智能数字式热继电器/电动机综合保护器(定时限)0.10-10A

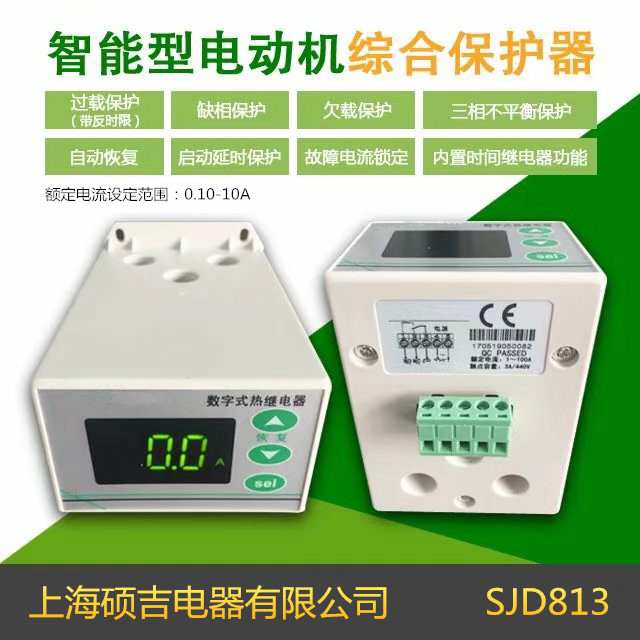

一、产品概述
SJD813
智能数字式热继电器
是一款智能型电动机综合保护器,是传统热继电器的升级换代产品。
SJD813
智能数字式热继电器
采用数字处理技术,高亮度LED显示,通过内置的电流互感器检测电动机的三相负载电流,可以显示三相电流并根据电流判断是否存在过载、欠载、缺相、三相电流不平衡等故障。当发生上述故障时,内部继电器触点断开,切断电动机电源。
二、主要功能
-
电流显示
-
过载保护
-
欠载保护
-
缺相保护
-
三相不平衡保护
-
自动恢复
-
故障电流锁定
-
内置时间继电器功能
三、主要技术指标
指 标
|
参 数
|
单位
|
额定电流设定范围
|
0.1~10.0
|
A
|
电流量程
|
15
|
A
|
电流测量精度
|
±1%
|
-
|
电源电压
|
AC 220V
|
V
|
触点容量
|
3A/440VAC(纯阻性负载)
|
-
|
四、操作指南
正常工作时显示的是三相平均电流,按“Sel”键可以切换显示A、B、C三相电流。发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁,表示这是锁定在发生故障那一刻的电流(这时电动机已断电,实际电流为0)。
长按“Sel”键2秒,显示“设定”,用“”或“”键改变设定值(按住“”或“”键不放可连发),设置好后按“Sel”键退出设置状态。
发生过载、欠载、缺相或三相不平衡等告警时,会在显示屏上显示“过载”、“欠载”、“缺相”、“不平衡”等字样,继电器断开,并且锁定在断开状态。这时只要按“
5
”或“
6
”键即可从保护锁定状态恢复。
在显示电流的状态下,长按“”键5秒,进入参数设置状态,这时显示器上显示“Fxx”,其中xx是两位数字,表示参数代码。用“”或“”键可选择参数代码,按“Sel”键则显示该参数代码对应的参数值,这时再用“”或“”键即可对参数值进行设置,设置完成后再按“Sel”键,回到显示参数代码状态。
内部参数代码如下表所示
:
类别
|
代码
|
参数名称
|
设定范围
|
出厂 设定
|
单位
|
备注
|
过载保护类
|
F11
|
电动机额定电流
(整定电流)
|
0.1 –
10.0
|
3.0
|
A
|
这个参数可以直接长按Sel键设定
|
F13
|
定时限动作时间
|
0.1 – 60.0
|
3.0
|
秒
|
VJ-813只有定时限
|
欠载保护类
|
F14
|
欠载动作点
|
0 - 80
|
20
|
%
|
电流低于额定电流(F11)的设定百分比时,产生欠载告警
|
F15
|
欠载动作时间
|
0.1 – 60.0
OFF
|
OFF
|
秒
|
“OFF”表示关闭欠载保护功能
|
启动类
|
F18
|
启动时间
|
0.0 – 60.0
|
0
|
秒
|
启动时用来避过过载保护
|
缺相和三相不平衡类
|
F21
|
三相不平衡动作点
|
1 – 50
|
20
|
%
|
|
F22
|
三相不平衡动作时间
|
0.1 – 60.0
OFF
|
5.0
|
秒
|
缺相或三相不平衡动作时间设为“OFF”表示关闭缺相或三相不平衡告警功能
|
F23
|
缺相动作时间
|
0.1 – 60.0
OFF
|
2.0
|
秒
|
自动恢复类
|
F51
|
自动恢复次数
|
0 - 10
|
1
|
次
|
F51设为0表示不允许自动恢复;具体设置方法参见工作原理说明
|
F52
|
自动恢复间隔时间
|
0.1 – 99.9
|
15.0
|
分
|
F53
|
重复故障间隔时间
|
1 - 999
|
60
|
分
|
附加功能类
|
F61
|
上电延时
|
0 – 999
|
0
|
秒
|
通电若干秒后再吸合继电器,相当于一个时间继电器功能
|
F63
|
屏幕保护时间
|
0 – 300
|
0
|
秒
|
检测到无电流后屏幕将关闭,0表示不启用
|
测试类
|
F90
|
显示产品型号和版本号
|
-
|
F92
|
厂家保留
|
-
|
F99
|
自检
|
-
|
|
End
|
退出设置状态
|
-
|
五、基本工作原理
通过内置的电流互感器检测负载电流,所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。
当负载电流超过额定电流(参数F11),并且持续时间达到设定的过载动作时间时(参数F13),继电器断开,切断电动机电源。即过载动作时间是固定的。
当负载电流低于设定点(参数F14),并且持续时间达到设定的欠载动作时间时(参数F15),继电器断开,切断电动机电源。此功能默认关闭,需要时请设置参数F15。
负载电流过小时,不进行欠载检测,防止在电机断电状态产生误动作。
三相不平衡率的定义为:任一相电流与三相平均电流差值的绝对值,取其中的最大值,除以三相平均电流,即为三相不平衡率。
当三相不平衡率大于设定的三相不平衡动作点(参数F21),并且持续时间大于三相不平衡动作时间(参数F22)时,继电器断开,切断电动机电源。
负载电流过小时,不进行三相不平衡检测,防止在电机断电状态产生误动作。
缺相可以认为是一种严重的三相不平衡,当三相不平衡率大于50%时,认为缺相。缺相的动作时间由参数F23设定,一般这个时间比三相不平衡动作时间(参数F22)要短。
负载电流过小时,不进行缺相检测,防止在电机断电状态产生误动作。
自动恢复功能的目的是为了在发生故障保护停机时,有机会自动恢复工作,防止无人值守的设备因为偶发性故障而长时间停机。可以用参数F51、F52、F53自由设定自动恢复的行为:例如F51=3,F52=15,F53=60,其效果是:发生故障停机后,过15分钟自动恢复(F52=15),这样可以重试3次(F51=3),如果故障重复发生3次以上,并且重复故障的间隔时间短于60分钟(F53=60),则锁定在停机状态,则需要人工恢复(按“”键或断电)。
如果不需要自动恢复功能,只要将F51设为0。
如果通过设定参数F61启用了时间继电器功能,则保护器通电后,继电器不是立即吸合,而是延时一段时间后再吸合,延时时间由参数F61设定,这时液晶显示器上进行倒计数显示。相当于一个延时启动的时间继电器功能。F61=0表示关闭时间继电器功能。

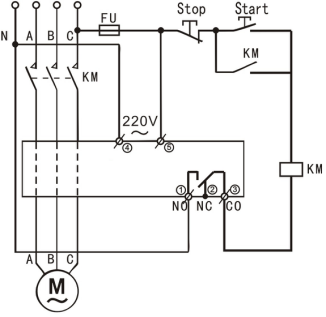

- 1.如图所示,电动机的三根相线分别穿过A、B、C三个孔。
-
2.NO为内部继电器常开点,NC为常闭点,CO为公共点。保护器在断电状态下,内部继电器是在释放状态,1、3断,2、3通,通电后,继电器立即吸合(如果启用了时间继电器功能,则延时吸合,见参数F61),1、3通,2、3断,控制接通电动机电源。当发生过载、欠载、缺相、三相不平衡等故障时,继电器释放,断开电动机电源。
