低压电动机保护器九大常见故障的处理方法

点击次数：1802 发布时间：2018/11/11 21:26:32

低压电动机保护器 适用于额定电压380至660V，额定电流5A至800A的控制回路，采用先进的微机技术与高性能的集成芯片，整机功能强大、性能优越，为电动机保护提供了完善的保护控制措施，基于多种总线通讯方式可以实现电机的网络化管理。低压电动机保护控制器的应用极大的提高了设计和生产效率，有效减少了现场调试和维护的工作量。

低压电动机保护器

低压电动机保护器主要应用于：风机、水泵、电动机等负载的控制与保护，具有：过载、电流不平衡、欠压、过压、接地、TE时间保护、断相、漏电、相序等19项保护功能于一身，还具备电流、电压、电机状态等数据的监测。因此，低压电动机保护器稳定运行及故障的快速排除，是实现低压电动机稳定运行的重要因素之一。

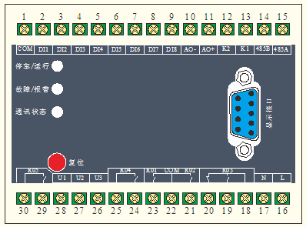

SJD550系列电动机保护控制器端子图

端子号	功能说明	端子号	功能说明
1	DI公共端	16	控制电源输入L
2	DI1	17	控制电源输入N
3	DI2	18	继电器RO3公共端
4	DI3	19	继电器RO3常开
5	DI4	20	继电器RO3常闭
6	DI5	21	继电器RO2
7	DI6	22	RO1,2继电器公共端
8	DI7	23	继电器RO1
9	DI8	24	继电器RO4-1
10	4 ～ 20mA输出-	25	继电器RO4-2
11	4 ～ 20mA输出+	26	C相电压输入
12	K2	27	B相电压输入
13	K1	28	A相电压输入
14	RS485（B）	29	继电器RO5-1
15	RS485（A）	30	继电器RO5-2

下面是常见的低压电动机保护器的常见故障排除方法：

（1）上电后设备未正常开始工作

可能原因：电源未加入到设备上
可能解决方法：检查设备L/+和N/-端子是否加入了正确的工作电压

（2）测量数值不增却或者与期望不符合

可能原因：电压测量不正确
可能解决方法：检查测量电压是否与设备额定参数匹配

可能原因：电流测量不正确
可能解决方法：检查测量电流是否与设备额定参数匹配；检查CT变比参数设置是否正确

可能原因：传感器或信号处理电路板故障
可能解决方法：检查传感器接线或送修

（3）继电器不动作

可能原因：没有接收到控制命令
可能解决方法：检查通讯链路是否正确

（4）继电器误动作

可能原因：继电器工作模式不正确
可能解决方法：检查当前继电器是否处于正确模式下

（5）上位机不能与设备通讯

可能原因：低压电动机保护器通讯地址不正确
可能解决方法：检查设备通讯地址是否与定义一致

可能原因：设备通讯波特率不正确
可能解决方法：检查低压电动机保护器波特率是否与定义一致

可能原因：通讯链路受到干扰
可能解决方法：检查通讯屏蔽层是否良好接地

（6）上位机无法起/停电机

可能原因：权限不对
可能解决方法：检查控制权限是否设置正确

（7）设定的保护功能不能动作

可能原因：功能开关未打开
可能解决方法：将低压电动机保护器功能开关打开

（8）接地故障不动作

可能原因：接地保护功能未打开
可能解决方法：开启接地保护功能开关

可能原因：电缆接触不良
可能解决方法：检查传感器电缆线

（9）无法进入参数设置

可能原因：低压电动机保护器输入密码不正确
可能解决方法：联系经销售或公司售后服务部

文章来源：上海硕吉电器有限公司 http://www.shsjdq.net

上一篇：电动机保护器型号推荐及特点
下一篇：电机保护器的参数设置及故障排除

新闻动态

新闻动态更多

热销产品更多

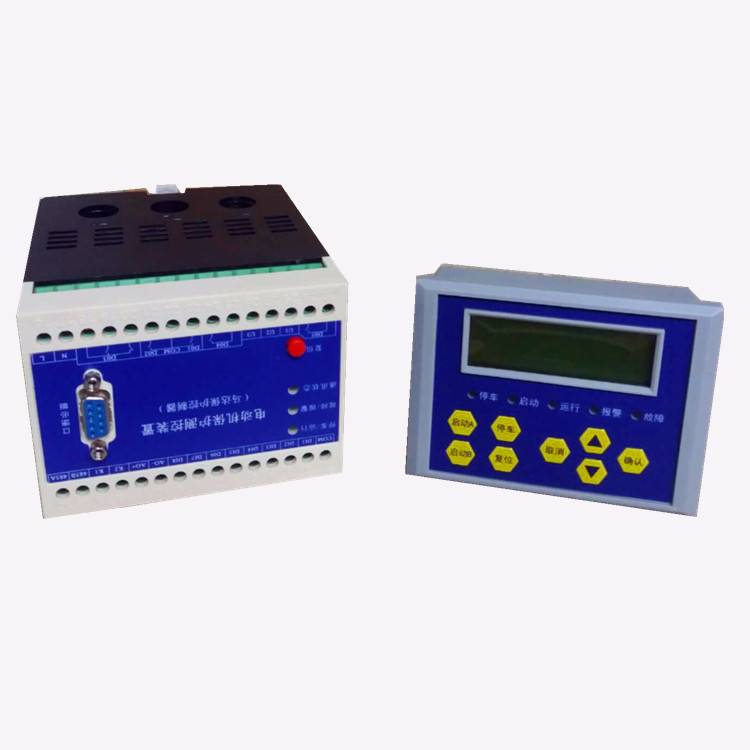

SJD550系列电动机保护控制器 SJD550系列电动机保护控制器，是按IEC 国际标准开发的智能化、网络化、数字化低压电动机保护控制器；其改变了传统的电动机保护与控制模式，取代了热继电器，电流互感器，中间继电器，变送器等常规电器元件，在全面实现保护、测量、控制一体化的同时，将网络通讯技术和分布式智能技术溶入MCC 控制中心中；从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。
