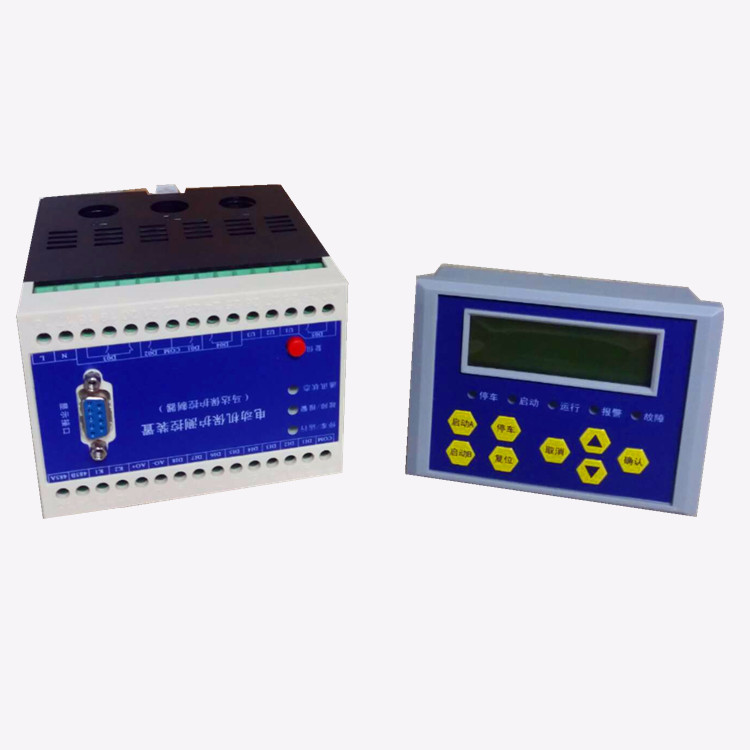

SJD550系列电动机保护控制器

简要描述:

SJD550系列电动机保护控制器,是按IEC 国际标准开发的智能化、网络化、数字化低压电动机保护控制器;其改变了传统的电动机保护与控制模式,取代了热继电器,电流互感器,中间继电器,变送器等常规电器元件,在全面实现保护、测量、控制一体化的同时,将网络通讯技术和分布式智能技术溶入MCC 控制中心中;从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。

b1打印当前页

b1免费咨询:13917768445

b1发邮件给我们:1051162722@qq.com

分享到: 0
b1

SJD550系列电动机保护控制器

  一、概述

    SJD550系列电动机保护控制器,是按IEC 标准开发的智能化、网络化、数字化低压电动机保护控制器;其改变了传统的电动机保护与控制模式,取代了热继电器,电流互感器,中间继电器,变送器等常规电器元件,在全面实现保护、测量、控制一体化的同时,将网络通讯技术和分布式智能技术溶入MCC 控制中心中;从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。

Ø 具有过负载、电流不平衡、接地/漏电、欠电流、堵转、欠压、过压、欠功率、起动加速超时等多种数字式保护功能,满足直接起动,双向起动、星/三角起动等起动方式;

Ø 丰富的记录功能,可记录多次故障发生时参数瞬时值,指导故障分析;

Ø 保护功能配置灵活,方便用户兼顾安全生产和连续生产的平衡;

Ø 保护控制模块与显示操作单元采用分体安装结构,安装/维护极为灵活;

Ø 实现电动机回路的三相电流、接地电流等多种电参数的测量;

Ø 可与RTU、PLC 及多种微机工控组态软件(iFIX、WinCC、Intouch、组态王、MCGS)实现网络通讯,构成分布式综合电力监控系统。

二、功能概述

配置

功能

功能配置

标准配置

增选功能













保护功能

过载保护



过电流保护



欠载 保护



堵转过流 保护



缺相/不平衡 保护



起动加速超时 保护



接地 保护



外部故障 保护



欠电压 保护



过电压 保护



欠功率 保护



相序 保护



t E 时间保护



漏电 保护









控制模式

直接起动





■任选一种

双向起动

双速起动

星/三角起动

自耦变压器降压起动

电阻降压起动

通讯功能

MODBUS-RTU 协议



PROFIBUS-DP 协议



MODBUS-RTU 协议



开关量输入

8DI ,功能可编程(内置电源)



开关量输出

5DO ,功能可编程



模拟量输出

一路4~20mA信号输出















测量功能

三相电流



接地电流



电流不平衡率



热容量



三相电压( AC380V



频率



漏电电流



有功功率



功率因数



电能



定值设定

各种保护定值查询、整定



故障信息

实时查询故障 / 报警信息



起动参数设定

控制权限、起动等参数查询、整定



系统参数设定

地址、波特率、电机额定值等参数查询、整定



注:在不选配显示模块的情况下,DI/DO 状态、测量功能、定值设定、故障信息、管理信息、起动参数、系统参数的查询或设定可以通过RS-485 串行通讯接口由计算机来进行。

三、性能概述

额定工作电源:85~265V AC / 100~280V DC

额定电压:AC380V/660V, 50HZ

额定电流: 2A,6.3A,25A,63A,100A自带电流互感器

250A,630A,800A采用外置电流互感器

输出节点额定容量:阻性AC250V/6A; DC30V/6A

感性AC250V/2A; DC30V/2A

开关量输入:内部24V电源,光藕隔离

四、工作环境

周围环境温度不高于60℃,不低于-25℃;,

污染等级2级;

安装类别Ⅲ。

五、技术参数

1、测量

项目

范围

精度

电流

10% I  n ~120% I  n

±0.5%

120% I  n ~800% I  n

±1%

接地电流

10% I r1 ~800% I r1

±1%

漏电电流

10% I r1 ~1200% I r1

±1%

电压

20%Ue~120%Ue

±0.5%

频率

40Hz~65Hz

±0.05Hz

功率因数

-1~1

±1%

功率

0~1000KW

± 5 %

电能

0~65535kWh

±5%

2、保护

功能

项目

内容

控制器额定电流

In

2A,6.3A,25A,63A,100A自带互感器

250A,630A,800A采用外置互感器

漏电互感器额定值

I Δn

30mA~1200 mA

电机额定电流

I r1

2A(0.5A~2A)

6.3A(2A~6.3A)

25A(6.3A~25A)

63A(25A~63A)

100A(63A~100A);

250A(100A~250A)

630A(250A~630A);

800A(630A~800A)

电机额定电压

Un

380V/660V AC

控制器工作电源



85 2 65 V AC/DC

过载保护

不动作特性

<105 % I r1, 2 h内不动作

动作特性

>120% I r1, 1h内延时动作

曲线速率K

10 16 24 40 60 80 100 130 180 280 400 600 800 1000 1200 1300

冷热曲线比

20%~100%

冷却时间

5~1080min

起动允许热容

方式一、二

故障复位方式

手动/自动

执行方式

跳闸/报警

过电流保护

动作值整定范围

100 ~1000 %) I r1 +OFF

延时时间整定范围

0.5~50S

执行方式

跳闸/报警

堵转过流保护

动作值整定范围

100 % I r1 ~允许分断电流+OFF

延时时间整定范围

0.5~50S

执行方式

跳闸/报警

欠流保护

动作值整定范围

20 ~100 %) I r1 +OFF

延时时间整定范围

0.5~50S

执行方式

跳闸/报警

缺相保护

或不平衡保护

动作值整定范围

5 ~60 +OFF

延时时间整定范围

0.1~50S

执行方式

跳闸/报警

起动加速超时

执行方式

跳闸/报警

接地保护

动作值整定范围

30 % I r1 ~100% I r1 +OFF

起动延时时间

1~60S

运行延时时间

1~60S

剪切系数

1.5~6+OFF

执行方式

跳闸/报警

*漏电保护

动作值整定范围

10 % I Δ m ~100 % I Δ m +OFF

起动延时时间

1~60S

运行延时时间

1~60S

剪切系数

1.5~6+OFF

执行方式

跳闸/报警

*欠电压保护

动作值整定范围

45 ~95 %) Un +OFF

延时时间整定范围

0.1S~50S

执行方式

跳闸/报警

*过电压保护

动作值整定范围

105 ~150 %) Un +OFF

延时时间整定范围

0.1S~50S

执行方式

跳闸/报警

*外部故障

执行方式

跳闸/报警

延时时间整定范围

0.1S~60S

故障允许分断电流

整定范围

6~10 I r1 +OFF

*欠功率保护

执行方式

跳闸/报警

动作值整定范围

20%~95% Pn +OFF

延时时间整定范围

1~60S

*相序保护

保护设置

使能/禁止

*t E 时间保护

t E 时间设定t Ep

1.0S~15.0S+OFF

执行方式

跳闸/报警

注:*为增选功能,订货时需注明;

0FF表示功能关闭。

font-kerning:1.0000pt;" >RS-485 串行通讯接口由计算机来进行。

六、产品构成及端子说明

1、产品构成

    SJD550系列电动机保护控制器由本体和显示模块、漏电互感器、外部电流互感器、T9串口通讯电缆等可选附件组成。

本体:

     SJD550系列电动机保护控制器主机

附件:

1、显示模块: 中文液晶人机界面,可用于实现测量参数显示、定值查询设定、故障报警信息查询、管理信息查询、控制命令输入。

    SJD550系列电动机保护控制器显示面板

T9串口通讯电缆:用于SJD550本体和显示模块之间的通讯连接。

    SJD550系列电动机保护控制器连接线

2、SJD550面板

显示――该端口用于连接,实现电机操作控制和显示功能,实现参数设定功能

停车/运行――在停车时恒亮,表示工作电源正常,在运行过程中为闪亮

通讯――在无通讯时不亮,通过上位机进行通讯时恒亮

报警/故障――在跳闸报警时闪烁,发生故障动作后恒亮

复位――故障停车后按此按钮清除故障指示,退出故障状态

3、端子

单通讯端子定义:

     SJD550系列电动机保护控制器端子图

端子号

功能说明

端子号

功能说明

1

DI公共端

16

控制电源输入L

2

DI1

17

控制电源输入N

3

DI2

18

继电器RO3公共端

4

DI3

19

继电器RO3常开

5

DI4

20

继电器RO3常闭

6

DI5

21

继电器RO2

7

DI6

22

RO1,2继电器公共端

8

DI7

23

继电器RO1

9

DI8

24

继电器RO4-1

10

4 20mA输出-

25

继电器RO4-2

11

4 20mA输出+

26

C相电压输入

12

K2

27

B相电压输入

13

K1

28

A相电压输入

14

RS485(B)

29

继电器RO5-1

15

RS485(A)

30

继电器RO5-2

双通讯带漏电端子定义:

     SJD550系列电动机保护控制器端子图

端子号

功能说明

端子号

功能说明

1

DI公共端

16

控制电源输入L

2

DI1

17

控制电源输入N

3

DI2

18

继电器RO3公共端

4

DI3

19

继电器RO3常开

5

DI4

20

继电器RO3常闭

6

DI5

21

继电器RO2

7

DI6

22

RO1,2继电器公共端

8

DI7

23

继电器RO1

9

DI8

24

继电器RO4-1

10

4 20mA输出-

25

继电器RO4-2

11

4 20mA输出+

26

C相电压输入

12

RS485-2(B)

27

B相电压输入

13

RS485-2(A)

28

A相电压输入

14

RS485-1(B)

29

继电器RO5-1

15

RS485-1(A)

30

继电器RO5-2





31

漏电输入K1





32

漏电输入K2



七、外形及安装尺寸

控制器的外形尺寸

SJD550系列电动机保护控制器外形尺寸

本体有两种安装方式:

标准35mm导轨安装或两只M4螺钉固定

显示模块的外形尺寸

SJD550系列电动机保护控制器面板尺寸

八、产品型号

产品型号定义:

SJD550系列电动机保护控制器选型表

注:附加功能选配码最多可以有五位,每一位代表一个附加功能,无则代表没有选配附加功能。

1   额定电流

额定电流

编码

2A(0.5A~2A)

1

5A(2A~5A)

2

6.3A(2A~6.3A)

3

25A(6.3A~25A)

4

100A(25A~100A)

5

250A(100A~250A)*

6

630A(250A~630A)*

7

800A(500A~800A)*

8

注:上表中带 *号的250A、500A、800A等级为外置电流互感器。

2   运行方式

运行方式

编码

直接起动

A

可逆起动

B

双速起动

C

电阻降压起动

D

Y/△起动(两继电器方式)

E

Y/△起动(三继电器方式)

F

自耦变压器起动(两继电器方式)

G

自耦变压器起动(三继电器方式)

H

保护方式

I

测控方式

J

3   附加功能

附加功能

编码

漏电保护

L

电压功能

U

温度保护

T

4~20mA模拟量输出

M

MODBUS通讯

H



如有一台电机额定功率为 11kW,额定电流为22A,起动方式为直接起动,则对应选用型号为 SJD 550-4A,如果还需加配电压功能、4~20mA模拟量输出,则相应最终选型型号为:SJD550-4A/UM。
