SJD-CS+系列电动机智能监控器

简要描述:

SJD-CS+系列电动机智能监控器适用于冶金、化工建材、纺织、电力等工业电动机及三相电力馈电系统,作过载、轻载、缺相、过压、欠压、堵转短路、漏电、及三相电路不平衡保护和多方启停控制

b1打印当前页

b1免费咨询:13917768445

b1发邮件给我们:1051162722@qq.com

分享到: 0
b1

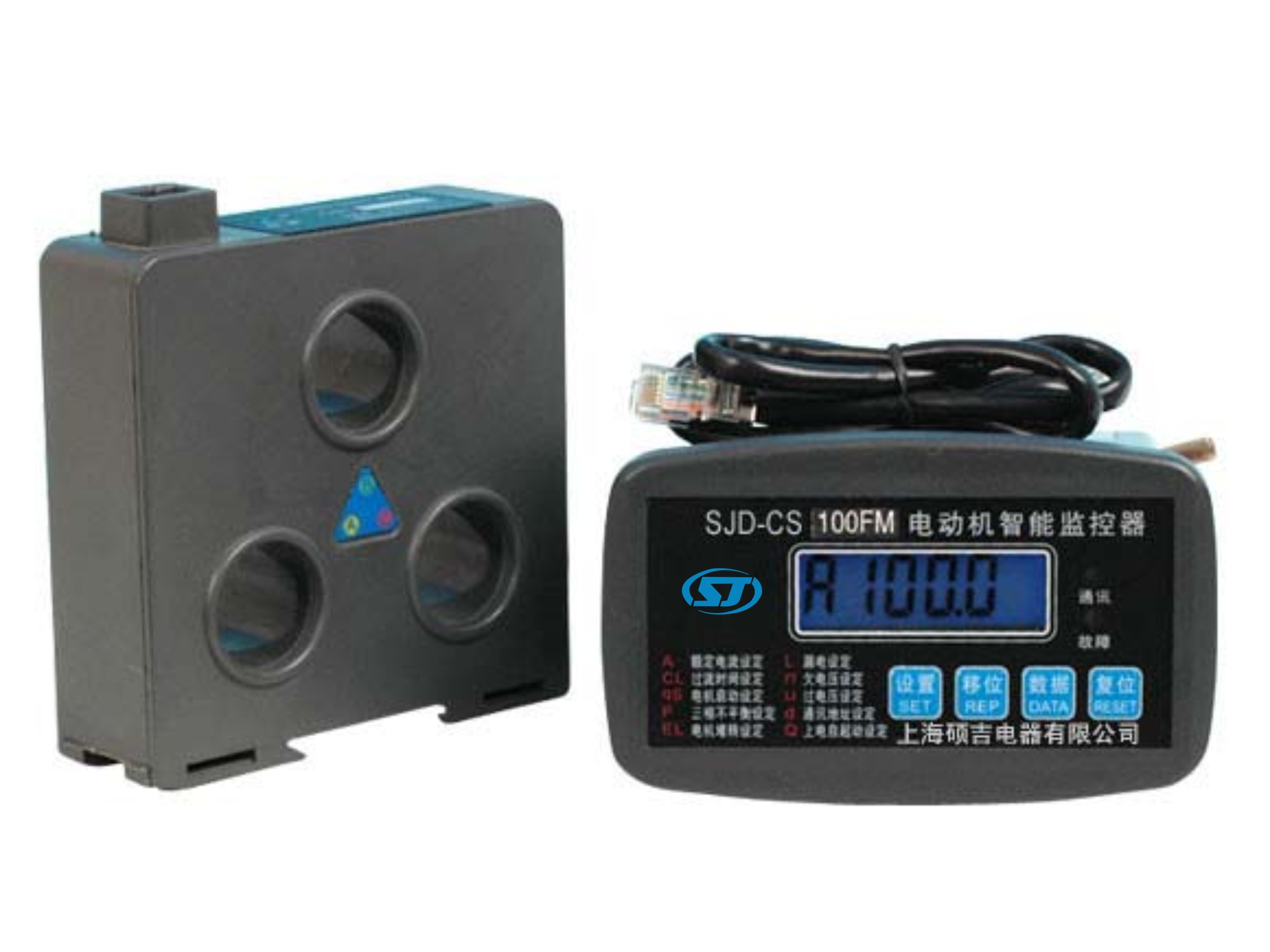

SJD-CS+系列电动机智能监控器

一、产品概述

    SJD-CS+系列电动机智能监控器是对电动机运行过程中的各种运行状况的详细信息进行采集跟踪,通过对故障报警,保护动作(保护脱扣),以及动作延时时间的设定来实现及时准确的保护,保证生产的安全。同时经通讯,可以对电动机运行状况的详细信息在上位机上进行实时监测,并经计算机数据处理提供管理信息。在设备可能产生重大故障前,越限报警可及时提醒管理人员进行处理,避免了不必要的停机而对正常生产造成影响,很好地保证设备运行的有效性。当电动机运行参数达到预置的预警值时,保护装置仅进行预警,不触发脱扣;但当电流值达到预置的脱扣值时,保护装置进入脱扣触发延时。在预置脱扣延时时间内若设备恢复正常运行,则取消脱扣执行;而如果超过延时时限,则保护装置发出脱扣信号,驱动执行元件动作,停止电动机运行。在电动机控制装置实现各项保护功能的同时,各种保护信息也由装置生成并经通信接口上送至计算机管理系统。
SJD-CS+系列电动机智能监控器曲线图SJD-CS+系列电动机智能监控器接线图

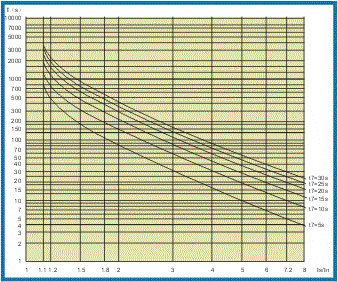

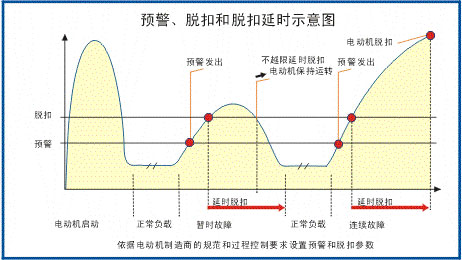

  热过载曲线图                                    预警、脱扣曲线图
SJD-CS+系列电动机智能监控器(以下简称:监控器)。是我公司在多年研制生产电机保护产品经验的积累和现代高科技的结晶。核心部件采用国外新型的单片微机,它具有抗干扰能力强、工作稳定可靠、精度高、保护参数设定简单方便和数字化、智能化、网络化等特点。可满足更高层次用户的要求。它适用于冶金、化工建材、纺织、电力等工业电动机及三相电力馈电系统,作过载、轻载、缺相、过压、欠压、堵转短路、漏电、及三相电路不平衡保护和多方启停控制。SJD-CS+系列电动机智能监控器具有 RS-485 远程通讯接口支持 MODBUS-RTU、协议和4~20mA模拟量输出接口,方便的和PLC、DCS及后台机组成网络系统。通过后台机对现场设备进行操控、运行状态监视和历史数据查询。

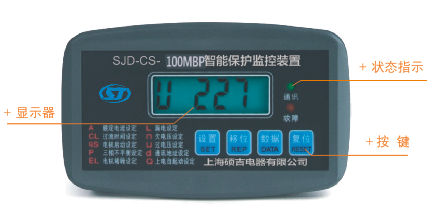

  面板示意图

SJD-CS+系列电动机智能监控器面板示意图

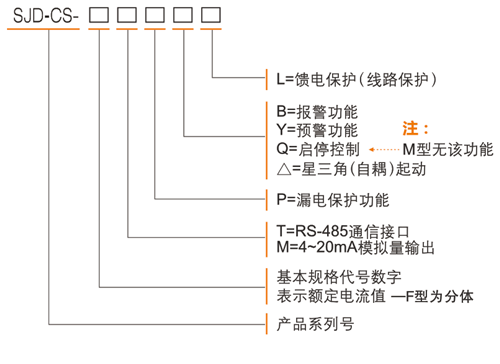

二、型号说明
SJD-CS+系列电动机智能监控器选型表
三、功能和特征

SJD-CS+系列电动机智能监控器具有过载保护、轻载保护、断相保护、堵转保护、欠电压保护、漏电 (接地)保护、启动超时保护及三相电路不平衡保护;
监控器具有过电流反时限延时保护功能;具有启动延时功能,避开启动大电流,它和过电流动作时间分开;
监控器具有数字表功能,能显示 A. B. C. 三相工作电流、电压、漏电电流和故障信息;具有预警(热容量80%)、报警和故障 记忆功能;具有 4~20mA 模拟量输出接口;
监控器具有 RS-485远程通讯接口,方便的和上位机组成网络保护监控系统。通过上位机对监控器保护参数进行修改、运行状态监控和启停操作历史数据查询。
监控器具有过载保护、轻载保护、断相保护、堵转保护、欠电压保护、漏电 (接地)保护、启动超时保护及三相电路不平衡保护;
监控器具有过电流反时限延时保护功能;
监控器具有启动延时功能,避开启动大电流,它和过电流动作时间分开;
监控器具有数字表功能,能显示 A. B. C. 三相工作电流、电压、漏电电流和故障信息;具有预警(热容量80%)、报警和故障 记忆功能;具有 4~20mA 模拟量输出接口;
监控器具有 RS-485远程通讯接口,方便的和上位机组成网络保护监控系统。通过上位机对监控器保护参数进行修改、运行状态监控和启停操作历史数据查询。

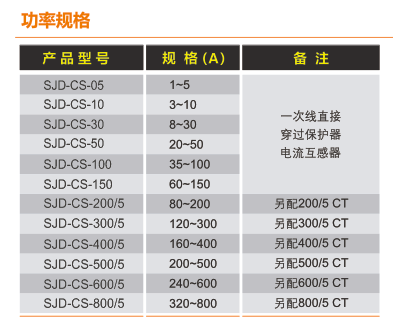

SJD-CS+系列电动机智能监控器选型规格

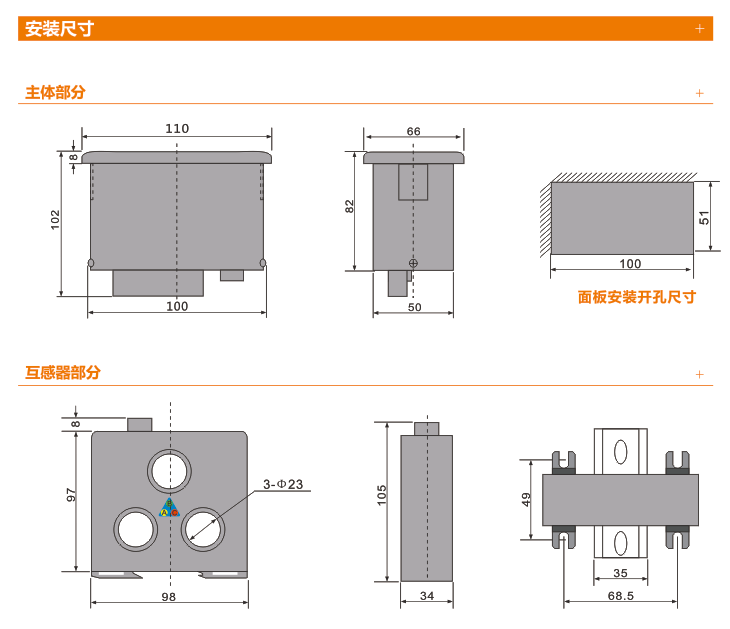

  电动机保护器尺寸图
