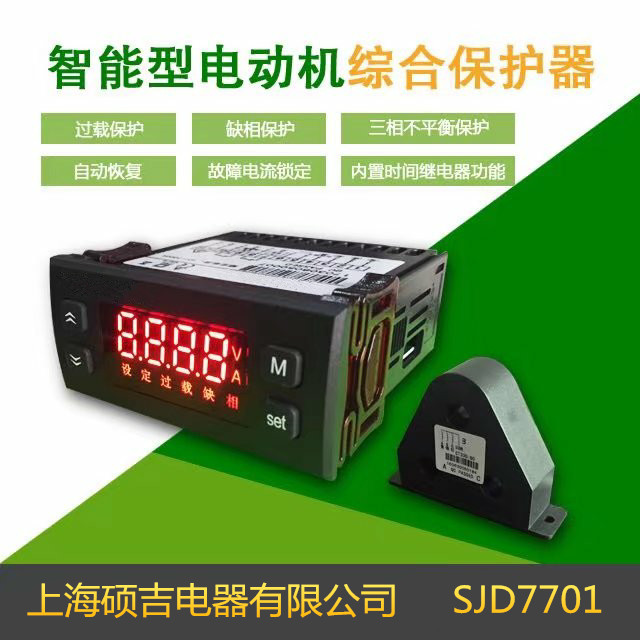

SJD7701智能数字式热继电器/电动机综合保护器(定时限)1-100A

简要描述:

SJD7701智能数字式热继电器采用数字处理技术,高亮度LED显示,通过外置的电流互感器检测电动机的三相负载电流,可以显示三相电流并根据电流判断是否存在过载、缺相、三相电流不平衡等故障。

b1打印当前页

b1免费咨询:13917768445

b1发邮件给我们:1051162722@qq.com

分享到: 0
b1

SJD 7701 智能数字式热继电器/电动机综合保护器(定时限)1-100A

一、产品概述

        SJD7701智能数字式热继电器是一款智能型电动机综合保护器,是传统热继电器的升级换代产品。 SJD7701智能数字式热继电器采用数字处理技术,高亮度LED显示,通过外置的电流互感器检测电动机的三相负载电流,可以显示三相电流并根据电流判断是否存在过载、缺相、三相电流不平衡等故障。当电动机发生故障时,接触器继电器断开,切断电动机电源,同时告警继电器闭合。

二、主要功能


过载保护          缺相保护

自动恢复          故障电流锁定

三相不平衡保护   ● 内置时间继电器功能

三、主要技术指标





参 数 型 号
额定电流设定范围 1~100A
电流测量精度 ±1%
电源电压 默认AC 220V(以产品标签为准)
触点容量 3A/440VAC(纯阻性负载)

四、操作指南

  1. 查看A、 BC 三相电流

正常工作时显示三相平均电流,按“ Set ”键可以切换显示 ABC 三相电流。发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁,表示这是锁定在发生故障那一刻的电流(这时电动机已断电,实际电流为 0 )。

  1. 电动机额定电流值设置(整定电流)

长按“ Set ”键 2 秒,显示“设定”,用“ 5 ”或“ 6 ”键改变设定值(按住“ 5 ”或“ 6 ”键不放可连发),设置好后按“ Set ”键退出设置状态。

  1. 告警(保护)状态恢复

发生故障告警时,会在显示屏上闪烁显示“过载”、“ LSL( 欠载 ) ”、“缺相”、“ IbA ( 三相不平衡 ) ”等字样,此时继电器断开,并且锁定在断开状态。这时只要按“ M ”键即可从保护锁定状态恢复,需确认与星三角启动没有冲突。也可给保护器重新上电来恢复。

  1. 参数设置

在显示电流的状态下,长按“ M ”键 5 秒,进入参数设置状态,这时显示器上显示“ F xx ”,其中 xx 是两位数字,表示参数代码。用“ 5 ”或“ 6 ”键可选择参数代码,按“ Set ”键则显示该参数代码对应的参数值,这时再用“ 5 ”或“ 6 ”键即可对参数值进行设置。设置完成后再按“ Set ”键,回到显示参数代码状态。设置过程中按“ M ”键表示放弃,退出但不保存设置值。
内部参数代码如下表所示

类别 代码 参数名称 设定范围 出厂设定 单位 备注
过载类 F11 电动机额定电流   (整定电流) 1.0 – 100 20 A 这个参数可以直接长按Set键设定
F13 定时限动作时间 0.1 – 60.0 3.0 过载时间可调
启动类 F18 启动时间 0.0 – 60.0 0.0 启动时用来避过过载保护
缺相和三相不平衡类 F21 三相不平衡动作点 1 – 50 20 % 见“基本工作原理”
F22 三相不平衡动作时间 0.1 – 60.0   OFF 5.0 “OFF”表示关闭该保护功能
F23 缺相动作时间 0.1 – 60.0   OFF 2.0 “OFF”表示关闭该保护功能
自动   恢复类 F51 自动恢复次数 0 10 1
F52 自动恢复间隔时间 0.1 – 99.9 15.0 分钟 见“基本工作原理”
F53 重复故障间隔时间 1 – 999 60 分钟
附加   功能类 F61 上电延时 0 – 999 0 见“基本工作原理”
测试类 F90-F99 厂家保留
  END 退出设置状态

五、基本工作原理

  1. 电流检测

保护器通过外置的电流互感器来检测三相负载电流,所以被保护电动机的三根相线必须分别穿过电流互感器的三个孔。负载电流过小时,不进行欠载、三相不平衡、缺相检测,防止在电动机断电状态产生误动作。

  1. 过载保护

当负载电流超过额定电流(参数F11),并且持续时间达到设定的过载动作时间时(参数 F13 ),继电器断开,切断电动机电源。

  1. 启动延时

对于重载启动,可能会因为启动时间过长,反复触发过载保护而无法启动。这种情况下可以设置启动时间( F18 ),保护器会在若干秒内暂时屏蔽过载保护。

  1. 三相不平衡保护

三相不平衡率的定义为:任意一相电流与三相平均电流差值的绝对值,取其中的最大值,除以三相平均电流,即为三相不平衡率。   当三相不平衡率大于设定的三相不平衡动作点(参数F21),并且持续时间大于三相不平衡动作时间(参数 F22 )时,继电器断开,切断电动机电源。

  1. 缺相保护

缺相可以认为是一种严重的三相不平衡,当三相不平衡率大于50%时,认为缺相。缺相动作时间( F23 )一般比三相不平衡动作时间(参数 F22 )设定得要短。

  1. 自动恢复

自动恢复功能的目的是为了在发生故障保护停机时,有机会自动恢复工作,防止无人值守的设备因为偶发性故障而长时间停机。可以用参数F51、 F52F53 自由设定自动恢复的行为:例如 F51=3F52=15F53=60 ,其效果是:发生故障停机后,过 15 分钟自动恢复( F52=15 ),这样可以重试 3(F51=3) ,如果故障重复发生 3 次以上,并且重复故障的间隔时间短于 60 分钟 (F53=60) ,则锁定在停机状态,需要人工恢复。

  1. 时间继电器功能

如果通过设定参数F61启用了时间继电器功能,则保护器通电后,继电器不是立即吸合,而是延时一段时间后再吸合,延时时间由参数 F61 设定,这时显示器上显示倒计时。相当于一个延时启动的时间继电器功能。 F61=0 表示关闭时间继电器功能。

六、接线与安装方式

SJD7701智能数字式热继电器
  1. 建议开孔尺寸:71× 29mm
  2. 接线时必须和我司提供的互感器配套使用。
  3. 电动机的三根相线分别穿过互感器附件A、 BC 三个孔。
  4. 端子1-4分别接互感器上黄、绿、红、黑四根引线。
  5. 端子7-10为两组内部继电器输出,正常工作时 78 断开, 910 闭合(如果启用了时间继电器功能,则延时吸合,见参数 F61 ),当发生故障时, 910 断开, 78 闭合,切断电动机电源。
