SJD801智能数字式热继电器采用数字处理技术,高亮度LED显示,通过内置的电流互感器检测电动机的三相负载电流,可以显示三相电流并根据电流判断是否存在过载、欠载、缺相、三相电流不平衡等故障。

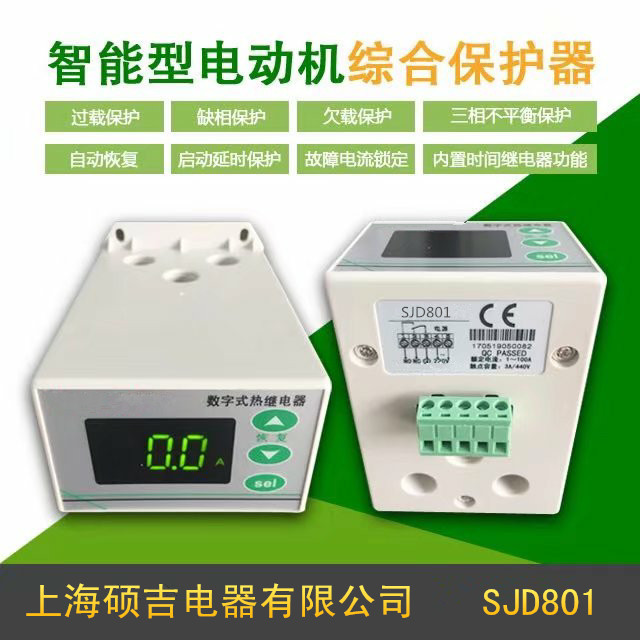

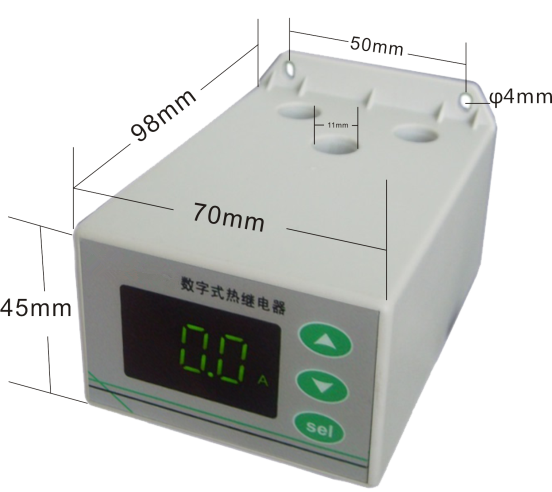

SJD801智能数字式热继电器/电动机综合保护器1-100A(定时限)

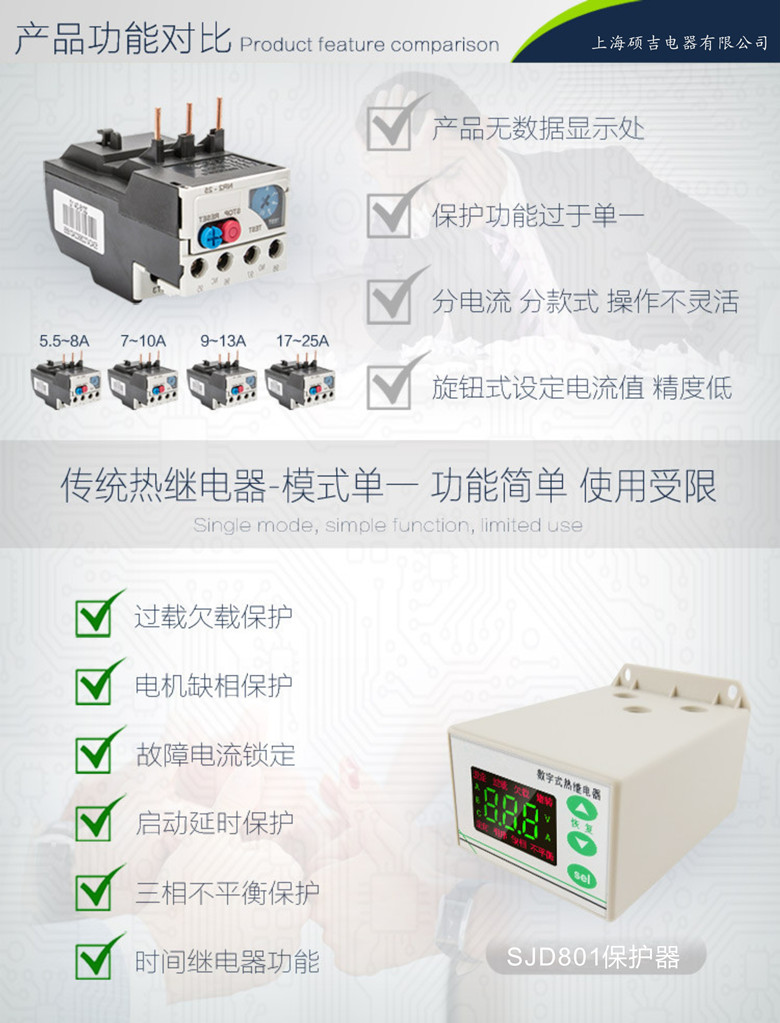

SJD801智能数字式热继电器 是一款智能型电动机综合保护器,是传统热继电器的升级换代产品。SJD801智能数字式热继电器采用数字处理技术,高亮度 LED 显示,通过内置的电流互感器检测电动机的三相负载电流,可以显示三相电流并根据电流判断是否存在过载、欠载、缺相、三相电流不平衡等故障。当电动机发生故障时,内部继电器触点断开,切断电动机电源。

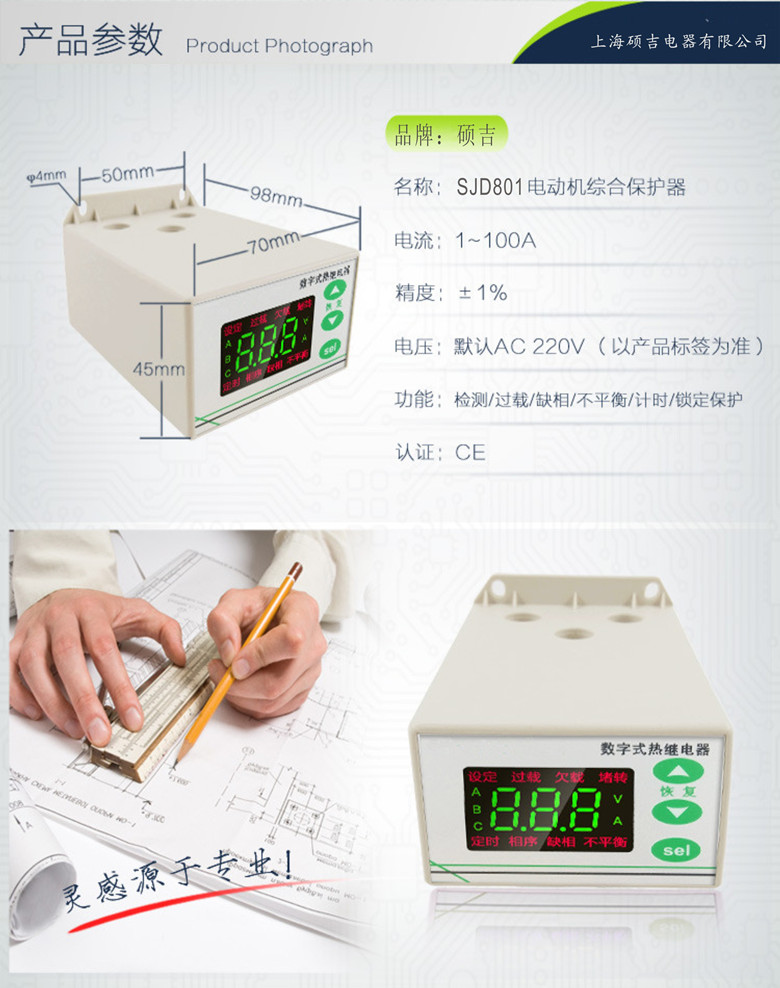

指 标 |
规 格 |
额定电流设定范围 |
1~100A |
电流测量精度 |
±1% |
电源电压 |
默认AC 220V(以产品标签为准) |
触点容量 |
3A/440VAC(纯阻性负载) |
正常工作时显示三相平均电流,按 “ Sel ”键可以切换显示 A 、 B 、 C 三相电流。发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁,表示这是锁定在发生故障那一刻的电流(这时电动机已断电,实际电流为 0 )。
长按 “ Sel ”键 2 秒,显示“设定”,用“ 5 ”或“ 6 ”键改变设定值(按住“ 5 ”或“ 6 ”键不放可连发),设置好后按“ Sel ”键退出设置状态。
发生故障告警时,会在显示屏上闪烁显示故障原因,此时继电器断开,并且锁定在断开状态。这时只要按 “ 5 ”或“ 6 ”键即可从保护锁定状态恢复,需确认与星三角启动没有冲突。也可给保护器重新上电来恢复。
在显示电流的状态下,长按 “ 5 ”键 5 秒,进入参数设置状态,这时显示器上显示“ F xx ”,其中 xx 是两位数字,表示参数代码。用 “ 5 ”或“ 6 ”键可选择参数代码,按“ Sel ”键则显示该参数代码对应的参数值,这时再用“ 5 ”或“ 6 ”键即可对参数值进行设置。设置完成后再按“ Sel ”键,回到显示参数代码状态。 内部参数代码如下表所示 :
类别 |
代码 |
参数名称 |
设定范围 |
出厂设定 |
单位 |
备注 |
过载类 |
F11 |
电动机额定电流 (整定电流) |
1.0 – 100 |
20.0 |
A |
这个参数可以直接长按Sel键设定 |
F13 |
定时限动作时间 |
0.1 – 60.0 |
3.0 |
秒 |
过载时间可调 |
|
欠载类 |
F14 |
欠载动作点 |
0 – 80 |
20 |
% |
见“基本工作原理” |
F15 |
欠载动作时间 |
0.1 – 60.0 OFF |
OFF |
秒 |
“OFF”表示关闭该保护功能 |
|
启动类 |
F18 |
启动时间 |
0.0 – 60.0 |
0.0 |
秒 |
启动时用来避过过载预警 |
缺相和三相不平衡类 |
F21 |
三相不平衡动作点 |
1 – 50 |
20 |
% |
见“基本工作原理” |
F22 |
三相不平衡动作时间 |
0.1 – 60.0 OFF |
5.0 |
秒 |
“OFF”表示关闭该保护功能 |
|
F23 |
缺相动作时间 |
0.1 – 60.0 OFF |
2.0 |
秒 |
“OFF”表示关闭该保护功能 |
|
自动 恢复类 |
F51 |
自动恢复次数 |
0 – 10 UNL |
0 |
次 |
“UNL”表示无限自动恢复 |
F52 |
自动恢复间隔时间 |
0.1 – 99.9 |
15.0 |
分钟 |
见“基本工作原理” |
|
F53 |
重复故障间隔时间 |
1 – 999 |
60 |
分钟 |
||
附加 功能类 |
F61 |
上电延时 |
0 – 999 |
0 |
秒 |
见“基本工作原理” |
F63 |
屏幕保护时间 |
0 – 300 |
0 |
秒 |
无电流时将关闭屏幕,0表示不启用 |
|
测试类 |
F90 |
显示产品型号和版本号 |
- |
|||
F92 |
厂家保留 |
- |
||||
F99 |
自检 |
- |
||||
|
End |
退出设置状态 |
- |

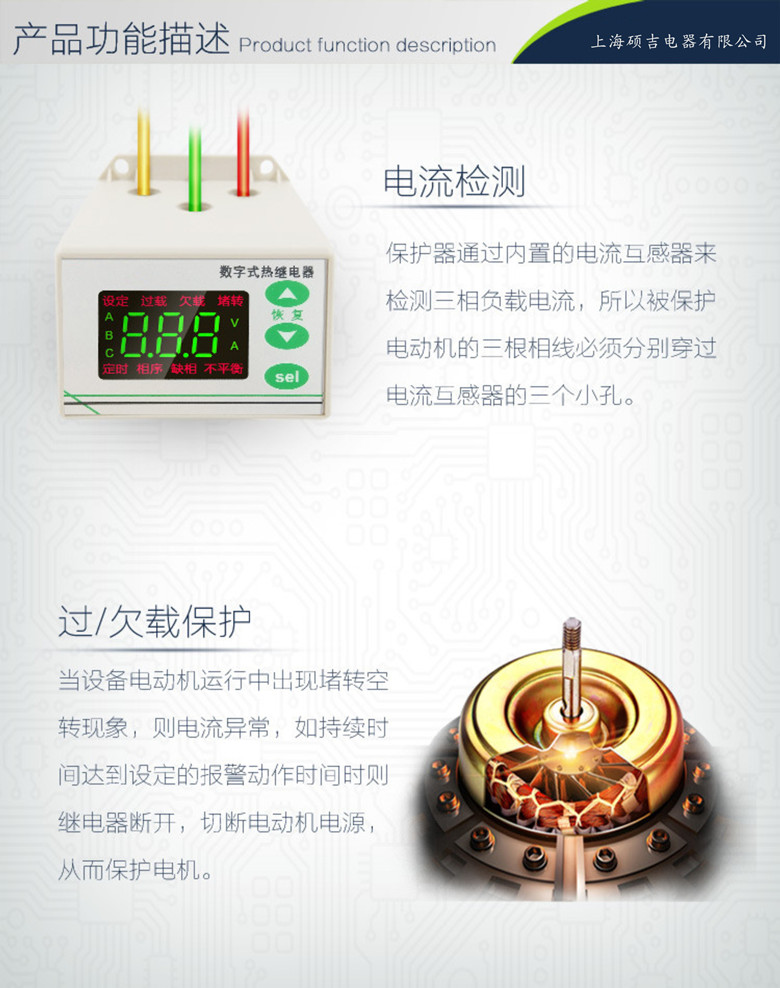

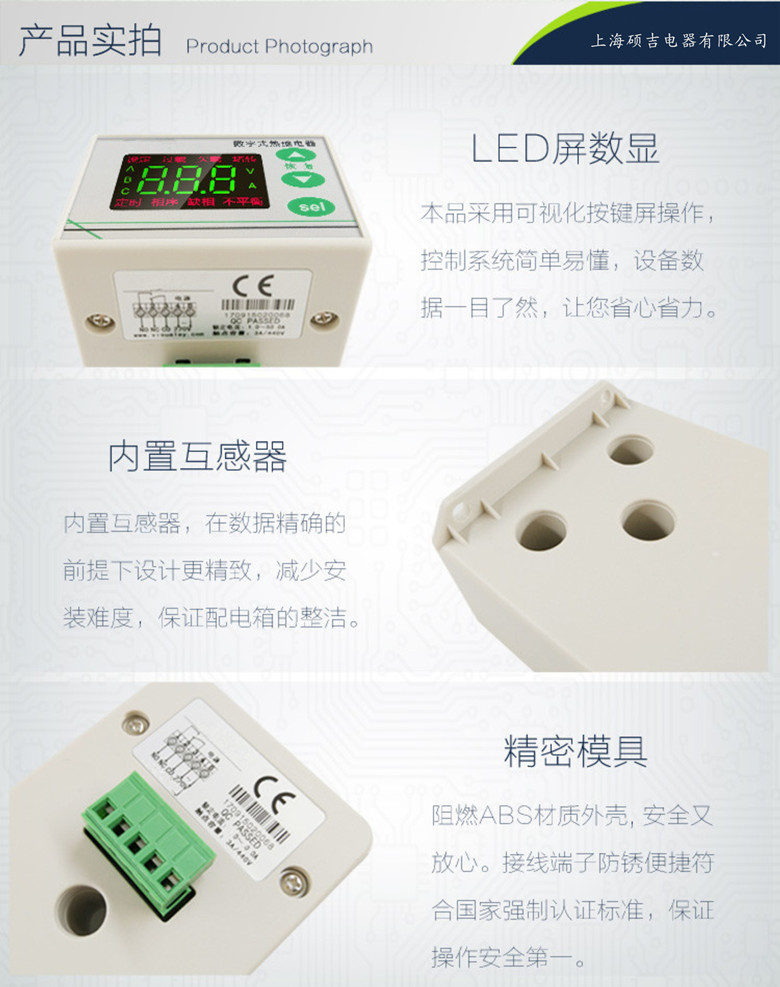

保护器通过内置的电流互感器来检测三相负载电流,所以被保护电动机的三根相线必须分别穿过电流互感器的三个小孔。负载电流过小时,不进行欠载、三相不平衡、缺相检测,防止在电动机断电状态产生误动作。
当负载电流超过额定电流(参数 F11 ),并且持续时间达到设定的过载动作时间时(参数 F13 ),继电器断开,切断电动机电源。
当负载电流低于设定点(参数 F14 ),并且持续时间达到设定的欠载动作时间时(参数 F15 ),继电器断开,切断电动机电源。此功能默认关闭,需要时请设置参数 F15 。
对于重载启动,可能会因为启动时间过长,反复触发过载保护而无法启动。这种情况下可以设置启动时间( F18 ),保护器会在若干秒内暂时屏蔽过载保护。
启动延时必须在启动时间( F18 )不为 0 的时候起作用。
三相不平衡率的定义为:任意一相电流与三相平均电流差值的绝对值,取其中的最大值,除以三相平均电流,即为三相不平衡率。
当三相不平衡率大于设定的三相不平衡动作点(参数 F21 ),并且持续时间大于三相不平衡动作时间(参数 F22 )时,继电器断开,切断电动机电源。
缺相可以认为是一种严重的三相不平衡,当三相不平衡率大于 50% 时,认为缺相。缺相动作时间( F23 )一般比三相不平衡动作时间(参数 F22 )设定得要短。
自动恢复功能的目的是为了在发生故障保护停机时,有机会自动恢复工作,防止无人值守的设备因为偶发性故障而长时间停机。可以用参数 F51 、 F52 、 F53 自由设定自动恢复的行为:例如 F51=3 , F52=15 , F53=60 ,其效果是:发生故障停机后,过 15 分钟自动恢复( F52=15 ),这样可以重试 3 次 (F51=3) ,如果故障重复发生 3 次以上,并且重复故障的间隔时间短于 60 分钟 (F53=60) ,则锁定在停机状态,需要人工恢复。
此功能默认关闭,使用时需确保安全,自动恢复时与星三角没有冲突。
如果通过设定参数 F61 启用了时间继电器功能,则保护器通电后,继电器不是立即吸合,而是延时一段时间后再吸合,延时时间由参数 F61 设定,这时显示器上显示倒计时。相当于一个延时启动的时间继电器功能。 F61=0 表示关闭时间继电器功能。

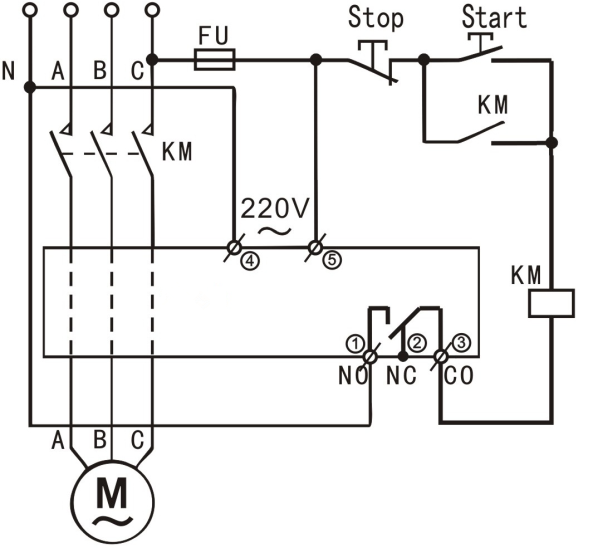

NO 为内部继电器常开点, NC 为常闭点, CO 为公共点。保护器在断电状态下,内部继电器是在释放状态, 1 、 3 断, 2 、 3 通。通电后,继电器立即吸合(如果启用了时间继电器功能,则延时吸合,见参数 F61 ), 1 、 3 通, 2 、 3 断,控制接通电动机电源。当检测到电动机出现故障时,继电器释放,断开电动机电源。
