SJD701B-1-100A数字式热继电器/水泵保护器(定时限)

简要描述:

SJD701B数字式热继电器(水泵保护器)采用数字处理技术,液晶显示,通过内置的电流互感器检测电动机的三相负载电流,可以显示三相电流并根据电流判断是否存在过载、缺相、三相电流不平衡等故障。

b1打印当前页

b1免费咨询:13917768445

b1发邮件给我们:1051162722@qq.com

分享到: 0
b1

SJD701B-1-100A数字式热继电器/(水泵保护器)(定时限)



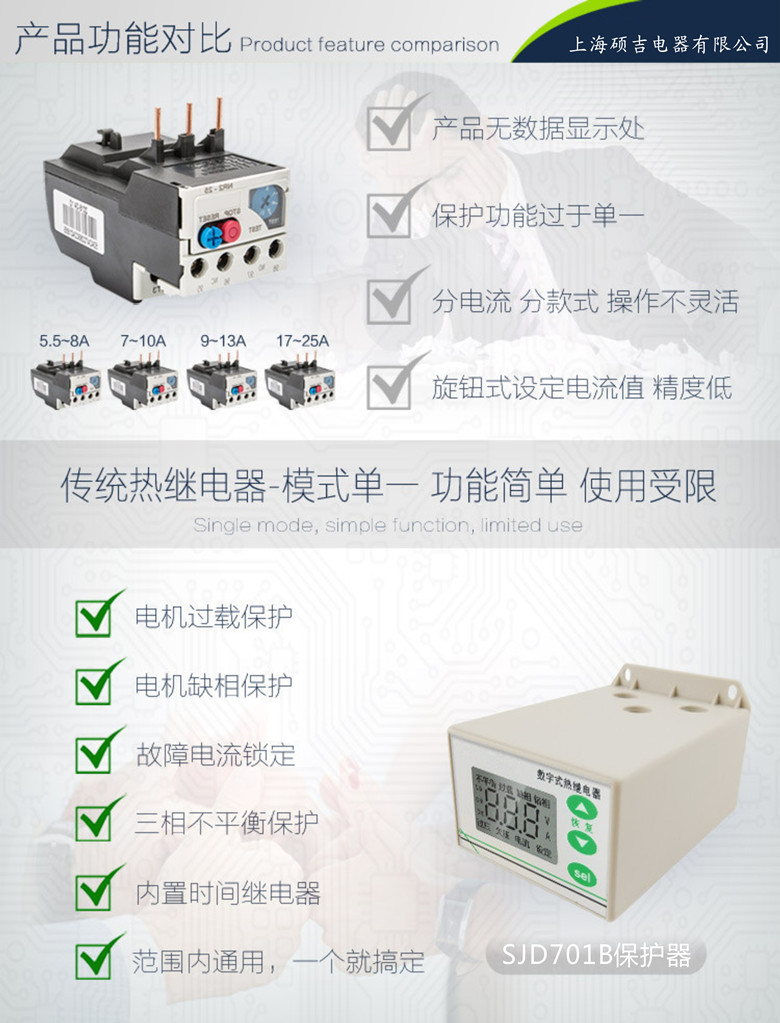

  • 一、产品概述

SJD701B-1-100A数字式热继电器 是一款智能型电动机综合保护器,是传统热继电器的升级换代产品。 SJD701B数字式热继电器 采用数字处理技术,液晶显示,通过内置的电流互感器检测电动机的三相负载电流,可以显示三相电流并根据电流判断是否存在过载、缺相、三相电流不平衡等故障。当电动机发生故障时,内部继电器触点断开,切断电动机电源。

  • 二、主要功能
      1. 过载保护 缺相保护
      2. 自动恢复 故障电流锁定
      3. 三相不平衡保护 内置时间继电器功能

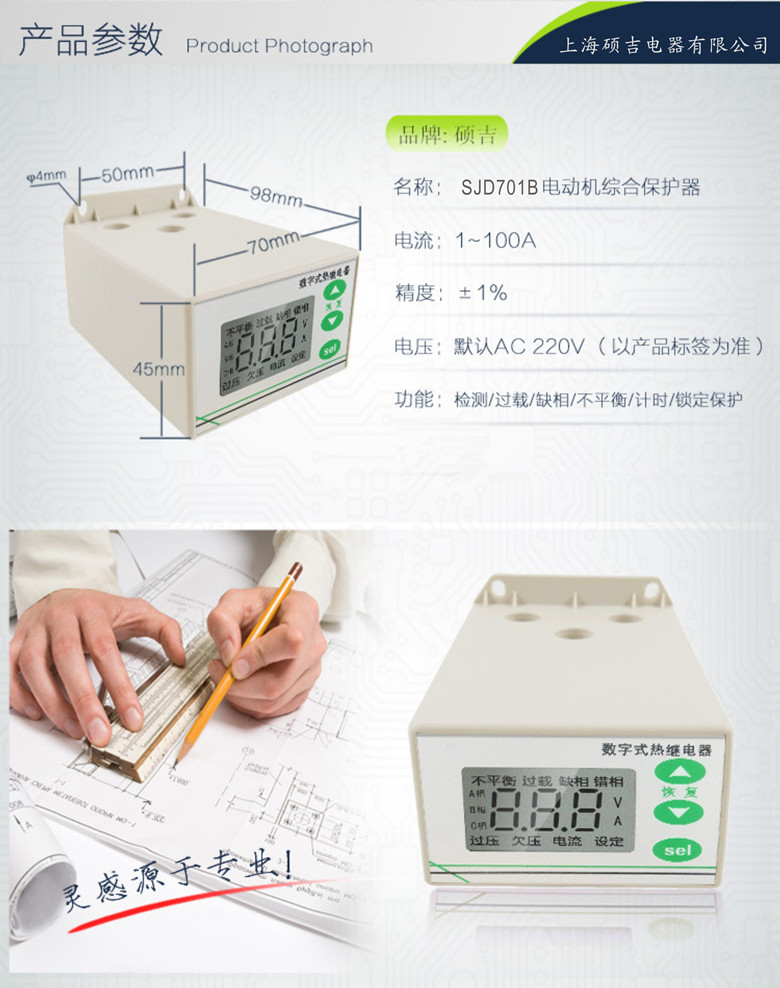

  • 三、主要技术指标

指 标

规 格

额定电流设定范围

1~100A

电流测量精度

±1%

电源电压

默认AC 220V(以产品标签为准)

触点容量

3A/440VAC(纯阻性负载)

  • 四、操作指南
    1. 查看 A B C 三相电流

正常工作时显示三相平均电流,按Sel ”键可以切换显示 A B C 三相电流。发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁,表示这是锁定在发生故障那一刻的电流(这时电动机已断电,实际电流为 0 )。

    1. 电动机额定电流值设置(整定电流)

长按Sel ”键 2 秒,显示“设定”,用“ 5 ”或“ 6 ”键改变设定值(按住“ 5 ”或“ 6 ”键不放可连发),设置好后按“ Sel ”键退出设置状态。

    1. 告警(保护)状态恢复

发生故障告警时,会在显示屏上闪烁显示故障原因,此时继电器断开,并且锁定在断开状态。这时只要按 5 ”或“ 6 ”键即可从保护锁定状态恢复,需确认与星三角启动没有冲突。也可给保护器重新上电来恢复。

    1. 参数设置

在显示电流的状态下,长按 5 ”键 5 秒,进入参数设置状态,这时显示器上显示“ F xx ”,其中 xx 是两位数字,表示参数代码。用 5 ”或“ 6 ”键可选择参数代码,按“ Sel ”键则显示该参数代码对应的参数值,这时再用“ 5 ”或“ 6 ”键即可对参数值进行设置。设置完成后再按“ Sel ”键,回到显示参数代码状态。 内部参数代码如下表所示

类别

代码

参数名称

设定范围

出厂设定

单位

备注

过载类

F11

电动机额定电流

(整定电流)

1.0 – 100

20.0

A

这个参数可以直接长按Sel键设定

F13

过载动作时间

0.1 – 60.0

3.0

过载时间可调

缺相和三相不平衡类

F21

三相不平衡动作点

1 – 50

20

%

见“基本工作原理”

F22

三相不平衡动作时间

0.1 – 60.0

OFF

5.0

“OFF”表示关闭该保护功能

F23

缺相动作时间

0.1 – 60.0

OFF

2.0

“OFF”表示关闭该保护功能

自动

恢复类

F51

自动恢复次数

0 10

0



F52

自动恢复间隔时间

0.1 – 99.9

15.0

分钟

见“基本工作原理”

F53

重复故障间隔时间

1 – 999

60

分钟

附加

功能类

F61

上电延时

0 – 999

0

见“基本工作原理”

F90~F99

厂家保留

-



End

退出设置状态

-

  • 五、基本工作原理

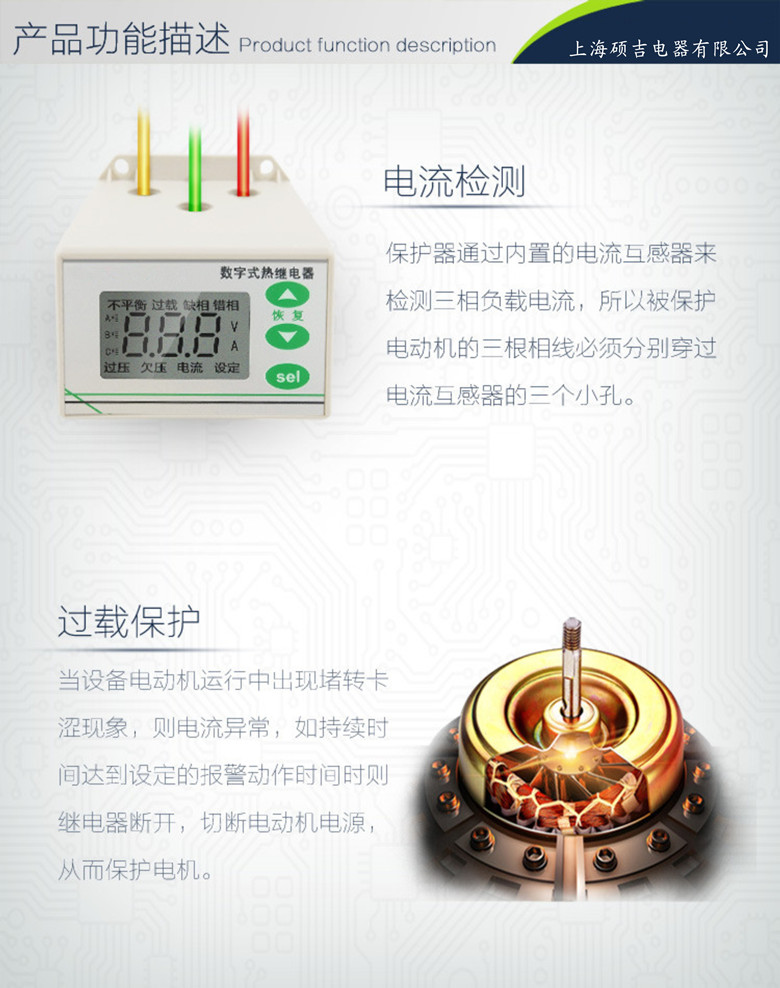

    1. 电流检测

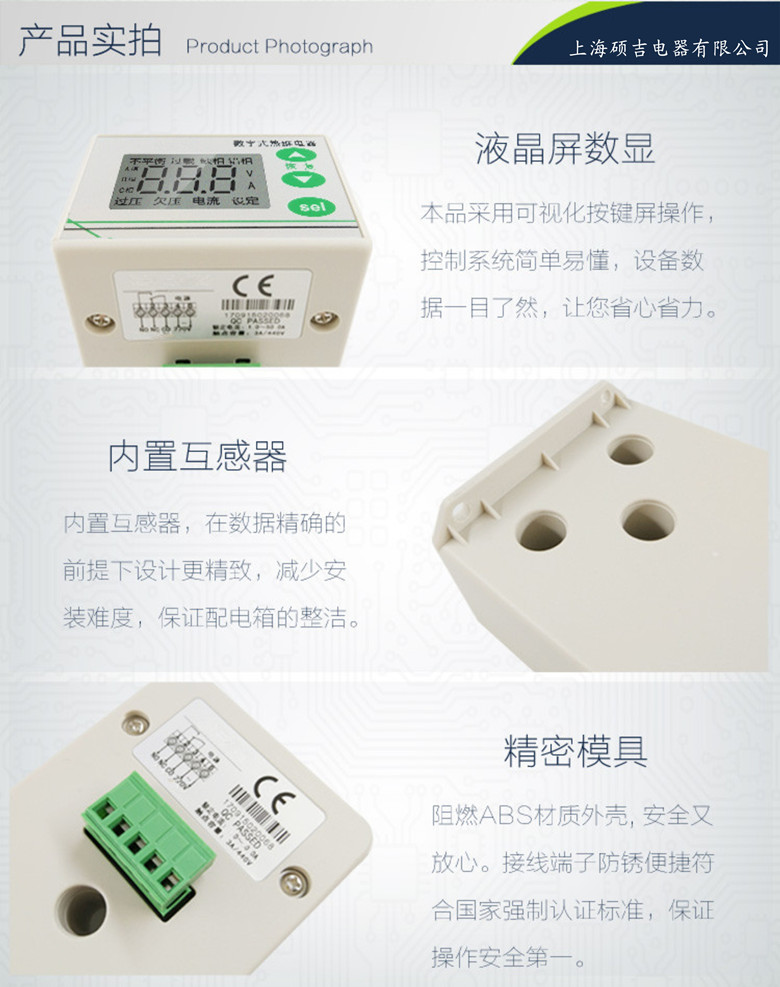

保护器通过内置的电流互感器来检测三相负载电流,所以被保护电动机的三根相线必须分别穿过电流互感器的三个小孔。负载电流过小时,不进行欠载、三相不平衡、缺相检测,防止在电动机断电状态产生误动作。

    1. 过载保护

当负载电流超过整定电流(参数 F11 ),并且持续时间达到设定的过载动作时间时(参数 F13 ),继电器断开,切断电动机电源。

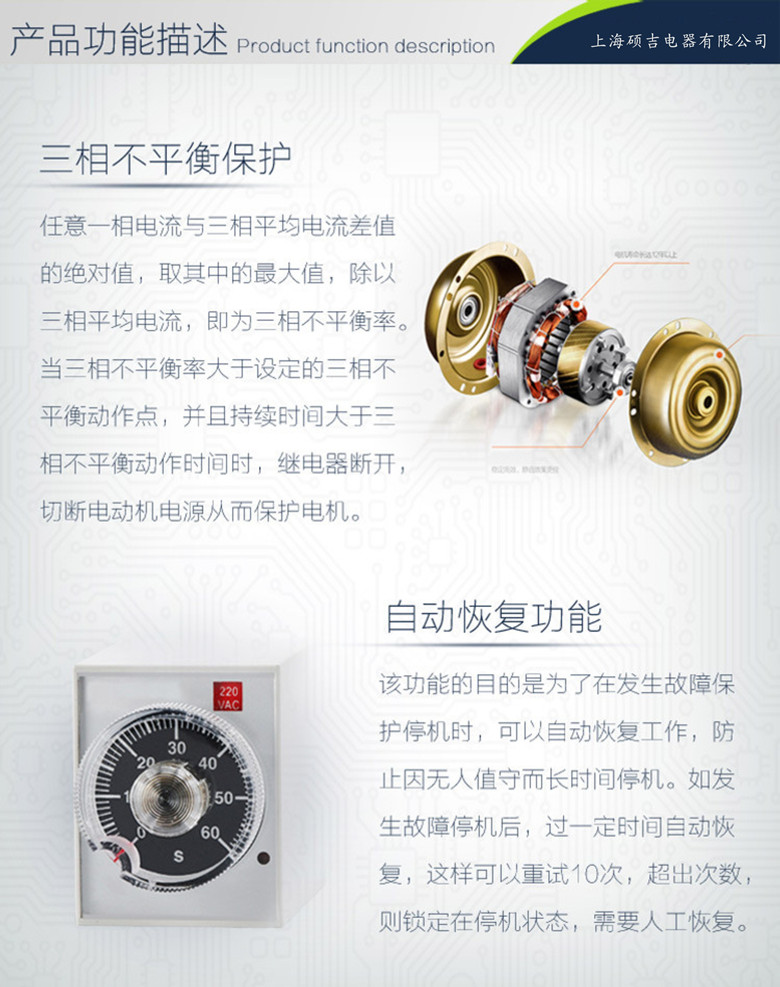

    1. 三相不平衡保护

三相不平衡率的定义为:任意一相电流与三相平均电流差值的绝对值,取其中的最大值,除以三相平均电流,即为三相不平衡率。

当三相不平衡率大于设定的三相不平衡动作点(参数 F21 ),并且持续时间大于三相不平衡动作时间(参数 F22 )时,继电器断开,切断电动机电源。

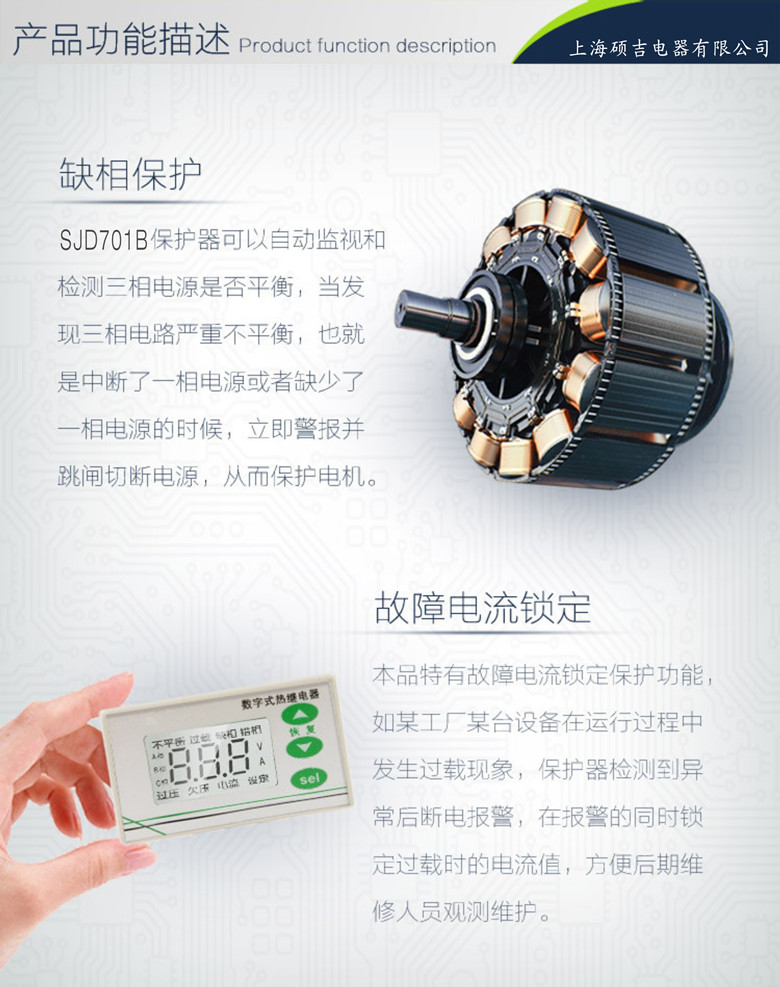

    1. 缺相保护

缺相可以认为是一种严重的三相不平衡,当三相不平衡率大于 50% 时,认为缺相。缺相动作时间( F23 )一般比三相不平衡动作时间(参数 F22 )设定得要短。

    1. 自动恢复

自动恢复功能的目的是为了在发生故障保护停机时,有机会自动恢复工作,防止无人值守的设备因为偶发性故障而长时间停机。可以用参数 F51 F52 F53 自由设定自动恢复的行为:例如 F51=3 F52=15 F53=60 ,其效果是:发生故障停机后,过 15 分钟自动恢复( F52=15 ),这样可以重试 3 (F51=3) ,如果故障重复发生 3 次以上,并且重复故障的间隔时间短于 60 分钟 (F53=60) ,则锁定在停机状态,需要人工恢复。

此功能默认关闭,使用时需确保安全,自动恢复时与星三角没有冲突。

    1. 时间继电器功能

如果通过设定参数 F61 启用了时间继电器功能,则保护器通电后,继电器不是立即吸合,而是延时一段时间后再吸合,延时时间由参数 F61 设定,这时显示器上显示倒计时。相当于一个延时启动的时间继电器功能。 F61=0 表示关闭时间继电器功能。

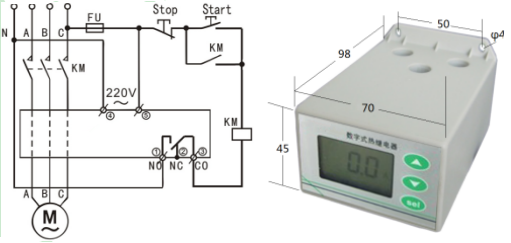

  • 六、接线与安装

SJD701B-1-100A数字式热继电器/电动机综合保护器   NO 为内部继电器常开点, NC 为常闭点, CO 为公共点。保护器在断电状态下,内部继电器是在释放状态, 1 3 断, 2 3 通。通电后,继电器立即吸合(如果启用了时间继电器功能,则延时吸合,见参数 F61 ), 1 3 通, 2 3 断,控制接通电动机电源。当检测到电动机出现故障时,继电器释放,断开电动机电源。
