0、前言
       选煤厂因工艺复杂、设备繁多,电动机数量和种类也较为复杂,历来有管理难度大、维护量大等特点。济宁二号煤矿选煤厂近年来从一直使用DZJ系列电机智能监控器,该智能监控器采用国际上先进的微机技术和集成电路开发而成,是国内目前唯一对电动机运行进行检测、保护、监控,并实现计算机联网的高新技术主品。目前我厂已广泛应用此型智能监控器,使用效果良好,基本能够满足选煤厂的环境要求和设备监控要求。

1、该系列智能监控器的主要特点电机智能监控器具有逻辑判断能力强、运算快、动作精确、保护功能大、性能可靠、结果紧凑、操作简单、安装、维修、使用方便等优点。

其主要特点有:

1.1采用两半式电流传感器结构,安装时无须采写主回响,提高现场安装效率。

1.2测量精度高,线形度好,分辨率高整机搞干扰能力强,性能优越。

1.3三相电流值、电压值及种类故障代号,显示开LED上,直观清楚。

1.4整机可靠度高,稳定性好,长期工作无需维护。

1.5一机多用,可取代传统的电流互感器、电流表、电压表、热继电器等。

2 DZJ系列电机智能监控器的主要技术指标

2.1测量量程:A、B、C三相电流1A-500A电压:AC175V-AC450V。

2.2测量准确度:1.5级。

2.3起动时间整定范围:1S-99s,在起动时间内,对断相、过压、欠压、短路、漏电及不平衡进行保护。

2.4堵转保护:当工作电流达到额定电流的4-8倍时,动作时间≤0.3s。

2.5短路保护:当工作电流达到额定电流8倍以上时,动作时间≤0.2s。

2.6断相保护:当任何一相断开时,动作时间≤2.0s。

2.7不平衡保护:任何两相间电流差60-70%时,动作时间≤2.0s。

2.8过压保护:当电压超过过压设定值时,动作时间≤15s。

2.9漏电保护:当电机漏电50mA时,动作时间≤0.2s。2.10欠压保护:当电压低于欠压设定值时,动作时间≤15s。

2.11过流延时反时限保护:当工作电流为额定电流的

1.2倍时,动作时间为1-5分钟。

3应用功能及效果对比3.1显示功能:A、B、C三相电流巡回显示及电压显示;过流、过压、欠压故障数值跟踪记忆显示;故障类别显示;设定状态各种标志显示。比原来的热继电器功能较多,显示更加全面、直观。

3.2保护功能:堵转、电流型漏电、短路、不平衡、断相、过欠压及过流反时限保护。比原热继电保护更灵敏,动作时间短,功能全面。

3.3设置功能:起动时间、额定电流、过压值、过流动作时间及地址号。

3.4其他功能:该系列智能监控器还设有诸如通讯功能等其他选程控制功能,目前我厂还未使用,随着大量智能监控器的投入使用,通讯功能等也必须考虑尽快应用。

3.5功能及效果对比

  以选煤厂洗煤车间为例,使用电机智能监控器主要为主厂房配电室,筛分车间配电室和压滤车间配电室,共计138台,剩余的小部分泵房和小型设备仍采用电流互感器、电流表、电压表、热继电器等(今后将陆续进行更换)。通过几年来的生产运行对比,我们得出,同功率的电动机,使用智能监控器的维修量为不使用的20%,其维修费用仅为不使用的30%,此外,还大大的节约了劳动力。从技术角度看,由于有了堵转、短路、过压、欠压、不平衡等保护且能准确简便地输入及更改各保护参数,无论从设备状态监控及自动化控制还是远程控制都有了较为科学有效的技术保证。

4、规格选择

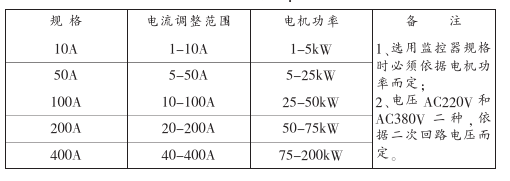

有关规格选择生产厂家给出了详表:

5、应用效果综述及前景展望

5.1应用效果简述通过近三年的使用和观察,取得了很好的效果,主要体现在以下几点

:5.1.1监测数据更加全面、直观,大大方便了维修工的正常巡检和状态监测。

5.1.2节约了电修工的工作量,减轻了劳动强度,为电修工进行其它工作节约了更多的时间,同时,也保障了选煤厂电器设备的检修和维护力度,为机电设备的质量标准化达标提供了有力的保障。

5.1.3在安全上也起到了很大的作用,一方面DZJ型电机智能监控器本身对各个电器回路的保护和检测起到了直接的保护和检测,另外,为电修工的操作和检修提供了安全保障和可靠依据,同时,对于生产过程中的急发性电气事故也提供了直观、可靠的依据,缩短了排查故障和查找事故原因的时间,为系统的安全生产相对增加了时间,为月度和年度生产任务的顺利完成奠定了基础。

5.2、前景展望

      展望选煤厂应用DZJ型电机智能监控器的前景,随着信息技术和程控网络技术飞速发展,这项技术将为下一步选煤厂数据在线监控和采集系统奠定基础,为将来实现无人值守和本质安全型和巡检型生产岗位,实现了良好的开端,为我矿系统性电气设备的状态检测和集控调度系统等自动化水平的提高创造了条件,比如,可以采用DZJ系列中的远程通讯功能,通过计算机通讯系统实现对各台电机进行单控、群控、启停闭锁控制及自起停闭锁控制、模拟图显示等监控内容。

6、结束语

      DZJ系列电机智能监控器已经在我们选煤厂大量使用,除个别特殊情况的小型电动机以外,绝大部分监控器对相应电动机的保护性能基本达到预期效果,因此该系列智能监控器的设计思路是合理的,使用效果良好,适合煤矿地面单位(如选煤厂、净水站、电厂等)特点和运行环境的。从技术和经济方面来看,应用效果也非常良好,可以积累大量的经验数据,每年节约大量生产成本和材料费用,可以说,DZJ系列电机智能监控器取代原来的以热继电器为代表的电动机保护装置是一个飞跃性的进步。

[责任编辑:曹明明]规格电流调整范围电机功率备注10A 1-10A 1-5kW

1、选用监控器规格时必须依据电机功率而定;

2、电压AC220V和AC380V二种,依据二次回路电压而定。50A 5-50A 5-25kW100A 10-100A 25-50kW200A 20-200A 50-75kW400A 40-400A 75-200kW DZJ系列电机智能监控器在选煤厂的应用

@陈嘉勇$济宁二号煤矿!山东济宁272072

@王振光$济宁二号煤矿!山东济宁272072介绍DZJ-A型电机智能监控器的技术特点、主要技术指标和主要功能,以及在济宁二号煤矿选煤厂的推广及应用情况。
