谈谈电机智能监控器在螺旋输送机上的应用
点击次数:1273 发布时间:2018/11/3 21:52:39

  摘要:介绍了电机智能监控器的特点和功能,重点分析了电机智能监控器在螺旋输送机上的应用以及取得的效果,说明了技术革新的重要性。
  0、引言
  株洲冶炼集团是1956年投产的从事铅锌冶炼的大型骨干企业,随着时间的推移,虽然不断对设备进行更新改造和技术革新,但还是有些设备比较陈旧老化、故障率居高不下、维修成本高。为了使老设备发挥更大的作用,我们采取了一些措施,在高故障率设备(如:螺旋输送类设备、搅拌类设备等)上安装了电机智能监控器,不仅可以极大地降低故障率,还可节约大量的人力物力。为生产的连续、正常运行提供了强有力的保证。
  1、电机智能监控器的特点
  电机智能监控器采用微机技术开发而成,是先进的集电机保护、运行参数显示、远程监控于一体的高新技术产品。它运算速度快、可靠性好、体积小、安装方便;测量精度高、抗干扰能力强、动作灵敏度高、保护动作及时可靠;一机多用,可取代电流互感器、电流表、热继电器、电流变送器、漏电继电器等;人机接口有好,采用汉字实时显示,直接明了,操作方便。
  2、电机智能监控器的主要功能及接线原理图
  2.1 主要功能

显示功能:A、B、C三相电流及漏电电流的循环显示;保护动作时的故障数据、类型显示;设置参数的显示。

保护功能:具有过流、断相、不平衡、短路、堵转、启动过长、漏电、欠流等保护功能。

设置功能:可以设定启动时间、额定电流、过流保护曲线、通信地址、堵转电流倍数、短路电流倍数、保护选择、欠流保护选择及设定值。

控制功能:可实现常规保护控制、大电流保护控制、报警控制、远程启停控制等。

通信功能:可提供RS485、4-20mA标准电流等信号。

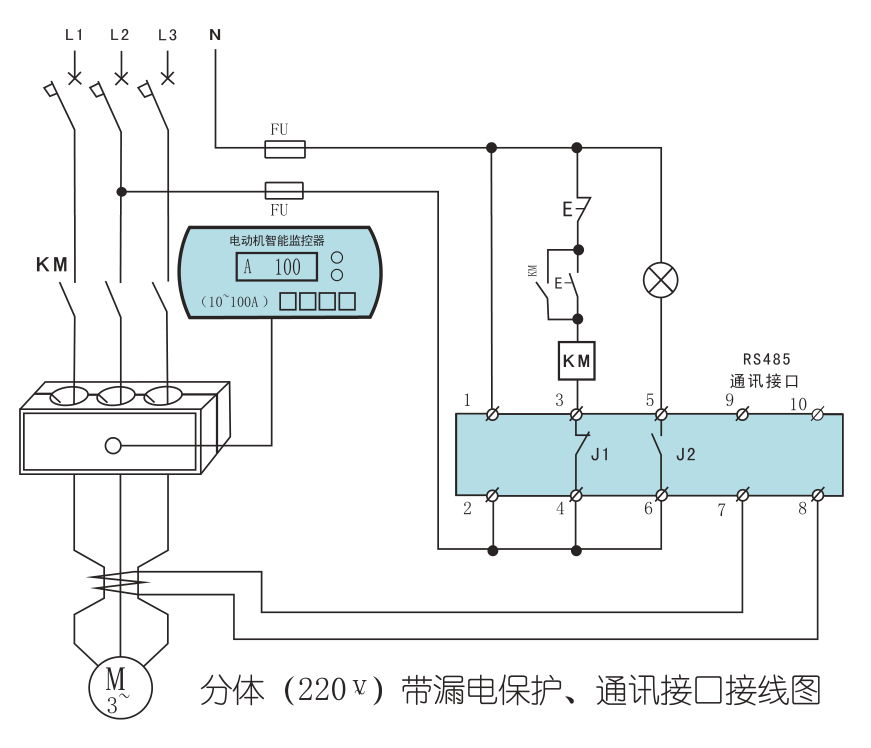

  2.2 控制原理接线图

DZJ系列电机智能监控器

如图1所示。
  3、在螺旋输送机上的应用
  3.1 改造前状况

      我厂Ⅱ系统现有17台螺旋输送机,长度有8米和15米两种,直径 Φ 400,都采用XWD7型摆线针轮减速机、功率为Y160M-411KW电机驱动,承担压滤机压滤后铜镉渣料的转运,压滤机渣斗直接与螺旋输送机连接,压滤机每班拆卸两次,渣料都集中堆放在输送器内,待压滤机两个周期卸料完成后,操作人员再下楼分三级按顺序开启螺旋输送机将渣料输送至下一道工序。螺旋输送机的螺旋叶片与壳体间隔距离只有3-4mm;使用环境特别恶劣,操作人员长时间开车不停,维护不当;操作人员的疏忽,经常往输送机的槽体内掉下一些如:过滤布、铲子、螺栓等杂物;压滤渣长时间堆放后结块现象严重。由于以上原因,经常造成减速机、电机过载烧坏,据不完全统计,从1999年-2004年,每年因过载原因烧坏电机20余台,损坏减速机总成10余台套,严重影响生产系统的连续正常运行,同时付出了巨大的人力物力进行维护和检修。
  3.2 改造后状况

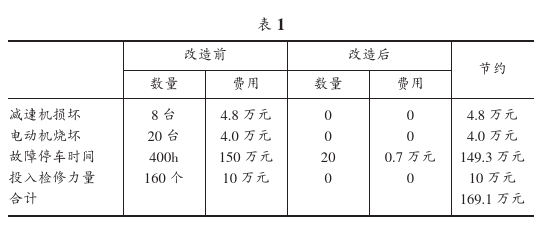

2004年,针对上述发生的情况,经过选型,我们选用了DZJ系列电机智能监控器利用生产间隙的停车时间对螺旋输送机电气控制回路进行了改造,主要是利用他的堵转功能,当三相电流达到或超过整定的堵转电流时,可以在≤0.3s的时间内断开主电源,以保护设备不受损坏并发出报警信号。由于接线简单、操作方便,只需将原有作为过载保护的热继电器拆除,重新安装电机智能监控器,控制线路稍加改动即可满足控制保护的需要。通过改造,经过多年的使用,效果特别明显,统计情况如表1:(表1中数据以一年为时间段统计)

统计表

    通过表1可以看出,改造取得了巨大的成功,也为生产的正常有序进行提供了强有力的保证。
  4、结语
  虽然我们只是利用了先进技术对老设备进行了一次小小的改造,却取得了不错的效果,这也充分地验证了“科学技术是第一生产力”这句话的正确性。我们科技工作者只要努力发现寻找问题并想办法解决,任何难题都可迎刃而解。
