电流互感器接线图及原理讲解,适用低压交流380V系统
点击次数:65 发布时间:2019/8/12 9:19:20

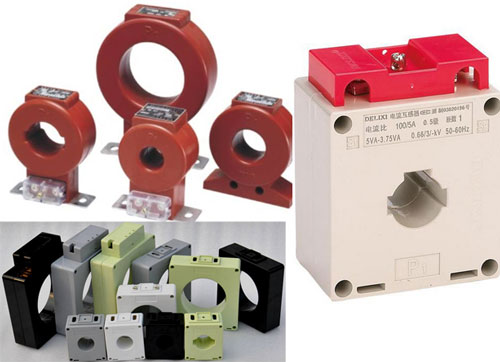

常用的互感器有穿心式互感器、穿排式互感器、接线式互感器和开口式互感器,这里指的互感器都是用于AC380V低压电力系统中的电流感应器件,以上不管是哪种互感器,它们的原理都是一样的。

电流互感器

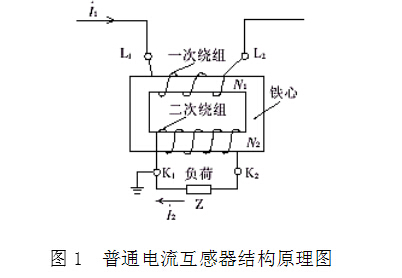

电流互感器的结构由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。其工作原理与变压器基本相同,一次绕组的匝数(N1)较少,直接串联于电源线路中,一次负荷电流()通过一次绕组时,产生的交变磁通感应产生按比例减小的二次电流();二次绕组的匝数(N2)较多,与仪表、继电器、变送器等电流线圈的二次负荷(Z)串联形成闭合回路,见图1。

交流互感器的原理

互感器的接线比较简单,也容易理解,因为这些互感器的原理相同所以都有一些相同的地方,比如都有S1、S2两个二次端子,用来输出电流信号并提供给电流表,还有都有P1标识,表示穿线或接线的电流方向。另外,电流表的规格也大致相似,比如AC100/5A、AC500/5A、AC2000/5A等,这些电流互感器都是输出标准的0-5A信号的,只是规格大的用作电流比较大的场合,规格小的用作电流小的场合。

电流互感器接线图讲解

电流互感器接线图讲解:

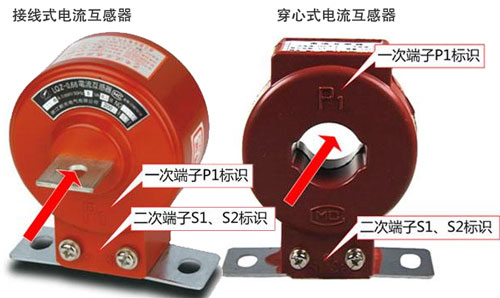

电流互感器的一次侧电流是从P1端子进入,从P2端子出来;即P1端子连接电源侧,P2端子连接负载侧。

电流互感器的二次侧电流从S1流出,进入电流表的正接线柱,电流表负接线柱出来后流入电流互感器二次端子S2,原则上要求S2端子接地。

注:某些电流互感器一次标称,L1、L2,二次侧标称K1、K2

某三相电流表接线示意图:

三相电流表接线示意图

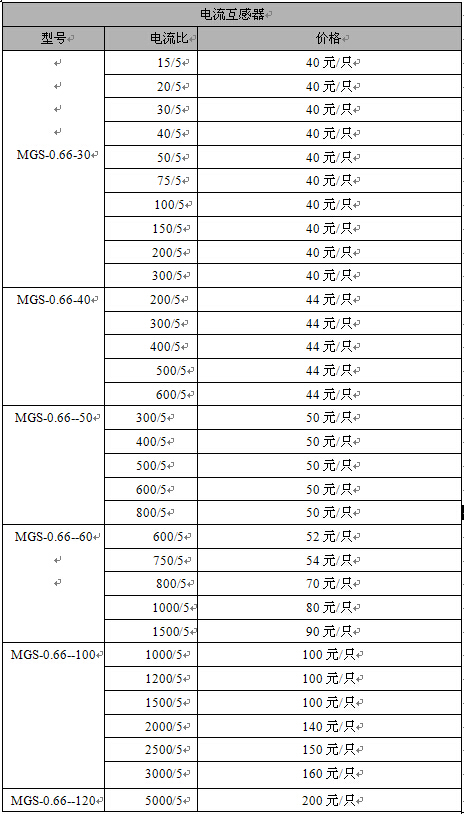

以下是不同规格的电流互感器:

不同规格的电流互感器

以上价格为市场价,有意购买请联系我们

以上互感器通常都是指0.5%级精度的,与之配套使用的仪表有单相电流表、三相电流表或多功能表、电度表等。不同厂家出的互感器外观可能不一样,型号也有所差别,穿线的和穿排的也不同,在购买的时候一定要了解清楚了。

另外,假如你想买100/5A的互感器,而人家没有了,只有200/5A的,那也可以使用,因为200/5A的互感器穿一次是200/5A,穿二次芯就是100/5A了,互感器说明书上也讲得很清楚的。还有,假如总断路器是100A电流的,而用电设备可能最大电流能达到一百多甚至200A,那我也建议您使用200/5A的互感器。

最后,如果您还有什么地方不懂的,那么请点击下方的联系方式联系我们吧。

以上内容如有侵权,请联系我们删除!
