◎断相:电机的三相供电中一相缺失或断开。
◎三相电流不平衡:电机的三相供电中电压不平衡或电机某一相绕组内部短路造成的故障。
◎过载:电机实际负载电流超出电机额定电流。
◎过压:电机供电电压超出电机额定电压上限> 1.2Un。
◎欠压:电机供电电压低于电机额定电压下限< 0.8Un。
◎堵转:在电机起动或运行中,转子因机械故障等原因被卡死而造成的故障。
◎接地/漏电:电动机定子绕组(俗称线包)因绝缘下降或损坏导致电机外壳带电而造成的故障。
两种方式:
一种是测量电机外壳对零线电压;
一种是通过零序电流互感器测量三相电流的产生的零序电流。电机保护器的继电输出,最终是通过交流接触器执行分断操作,接触器动作速度比较慢,造成不能实现快速分断操作,所以保护器的漏电保护功能只是辅助保护功能,对接地故障保护更为合理。
◎短路:电机定子绕组某相或相间短接造成的故障或电流超过额定电流的8倍。
电机保护器的继电输出,最终是通过交流接触器执行分断操作,接触器动作电流等级余量较小,容易产生触头粘连,因此在用电机保护器做短路保护时,只能作为辅助保护。如果是用保护器的继电输出去控制断路器的分励线圈或电动分励操作机构.可以达到短路保护的目的。
扩展阅读:电动机常见故障分析及解决方法
电动机作为人们生产和生活中不可缺少的重要的动力提供者,在使用的过程中很多的电机会出现发热很严重的现象,但是很多时候不知道怎么去解决,电机出现任何故障都会对生产造成影响,电气工作人员必须掌握有关异步电动机安全运行的基本知识和常见故障的处理方法,做到及时发现和消除电机事故隐患,保障安全运行。

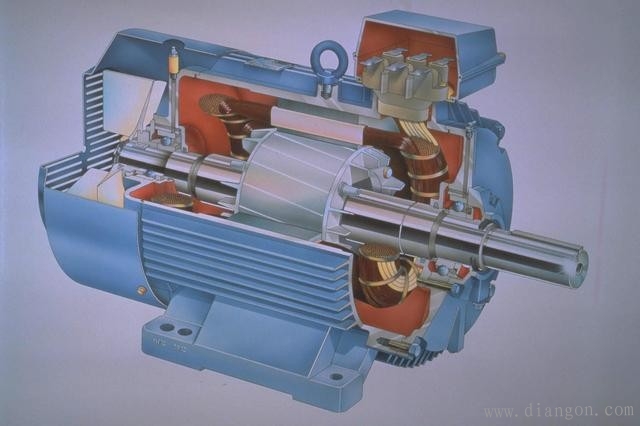

电动机常见故障分为机械故障和电气故障两大类,电气故障包括:定子和转子绕组的短路、断路、及启动设备故障;机械故障包括:振动过大、轴承过热、定子与转子相互摩擦及有不正常噪音等。
一、电动机空载起动时的故障
1、现象:无声响又不转动
处理:
①先用万用表查看电动机接线端子处的电压,如果没有电压或者只有一相电压,说明电源没有接通或者供电电源有故障。
②如果电动机接线端子处三相电压基本平衡,说明电动机定子绕组接线有问题,最大可能就是中性点没接好或者引出线没接好。
2、现象:接通电源后,电动机只有嗡嗡声但不转动
处理:必须立即断开电源,然后再仔细查找原因
①单相运行首先检查电源,看是否是电源一相断线、熔断器一相熔断、接触器一相接触不好;再者检查电机定子绕组引出线,是否一相未接好。
②检查机棫部分是否被卡。这种故障在起动前检查电机时,看电动机能否轻轻转动,很容易发现
③电源电压过低或者▲形接法的电动机技接成Y形,并且带负载起动。只要测定电源电压及电动机接线方式是否正确就能发现。
3.现象:通电后起动电机,熔断器很快熔断(或过流保护动作)
处理:
①检查熔断器的额定电流与电动机容量不匹配。
②检查Y形接法的电动机是否被误接成▲形。
③电动机电源到接线端子之间的线路有相间短路或者对地短路。断开电源开关,拆开电动机接线头,利用兆欧表检查就能发现。
④电动机定子绕组或者引出线有相间短路或者接地。
二、电动机运行中的异常
电动机在运行中经常会出现一些不正运行现象,如:电动机振动、电动机过负荷、电动机声音异常、轴承和线圆温度升高、电流增大及转速变化等,这些异常虽然不会使电动机保护动作跳闸,但已影响到电动机的安全运行。某些异常运行的重要电动机,如不及时处理,不但会造成电动机本身故障,还会引起停机、停炉等重大事故。
1、电动机缺相运行
现象:电流表指示上升或为零;电动机本体温度升高,同时振动增加,声音异常。
处理:电动机的缺相运行就是三相电动机因某种原因造成回路一相断开时的运行方式。首先检查是电源缺相还是电动机定子回路的故障。防止电动机缺相运行的方法之一就是靠值班员的判断,发现后及时处理;二就是在电动机回路中加装缺相保护器。
2、电动机本体发热
现象:电动机在运行中本体温度和温升比正常运行时显著升高,而且电流增加。
处理:
①检查所带机械负荷是否有摩擦或卡涩现象。
②检查机械负荷是否增大,若是,应减少负荷,至温度稳定。
③检查电动机通风系统是否有故障,同时应降低负荷。
④检查电动机各相电流是否平衡,判断定子绕组故障还是缺相运行。
3、电动机发生振动
①电动机与所带机械中心不一致。
②电动机转子不平衡。
③电动机轴承损坏。
④电动机基础强度不够或地脚螺丝松动。
⑤电动机缺相运行。若电动机振动超出允许值范图,应立即停止电动机运行。
4、电动机声音异常
①电动机机械方面的原因:轴承声音不正常,如因缺油造成的,应立即加油;若轴承已损坏,应立即停止运行。
②电气方面的原因:查看电压及频率是否正常;查三相定子电流是否平衡,判断是否有断线现象或烧组内部有匝间短路情况。
三、电动机烧机
三相异步电动机烧机的原因总结可以分为;负载,电源、电机绝缘、缺相。
1、负载(过载):超过载运行,导致电机发热。或者电机启动频繁,导致电机过热。这种的烧机会出现电机内部定转子两端都会烧黑,烧黑的部位比较均匀(一般电机都有一个因定的运行功率,称之为额定功率,单位为瓦(W),如果在某种情况下使电机的实际使用功率超过电机的额定功率,则称这种现象为电机过载)。
2,电源:电压过低加上负载在额定情况下,电流加大,电机过热。电源电压过高,烧机。或者电机缺相运行。这种情况比较少,也很容易判断,主要是线路有烧灼的痕迹。
3、绝缘:电机内部绝缘不符合标准,存在匝间相间短路。或者内部接线错误。这种烧机与过载烧机有的时候容易混淆,定转子同样会烧黑,不过在短路部位会有明显的烧灼痕迹,比如有的时候会出现铜镏,绕组局部严重烧毁。
缺相烧机:
1、电动机是三角形接法:只会烧掉一相绕组,可以用兆欧表(摇表)测量出一相绕组对地绝缘破坏。

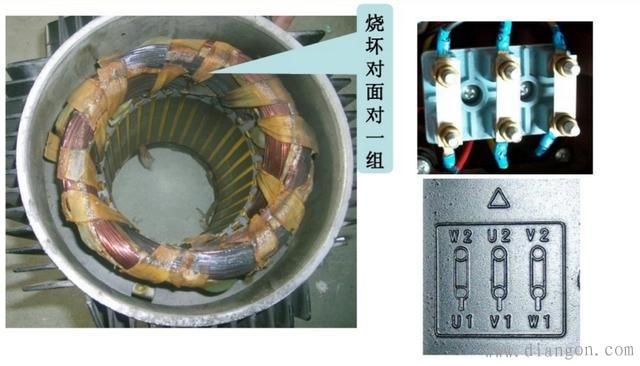

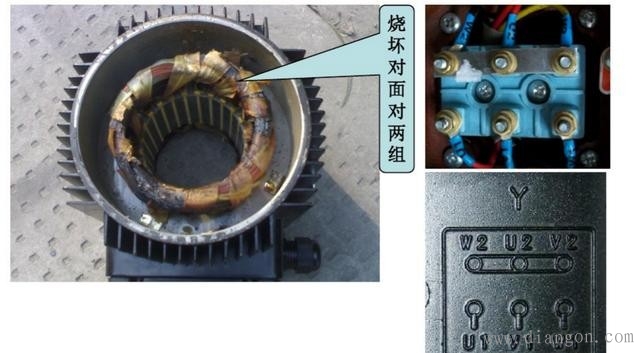

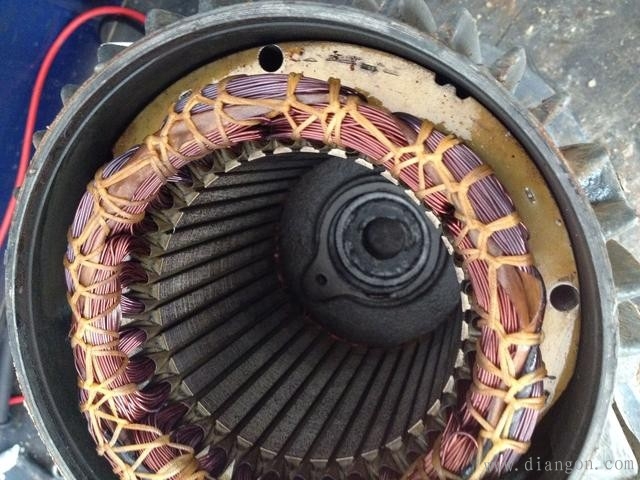

2、电动机是星形(Y)接法:有两相绕组会烧掉,可以用兆欧表(摇表)测量出两相绕组对地绝缘破坏。
