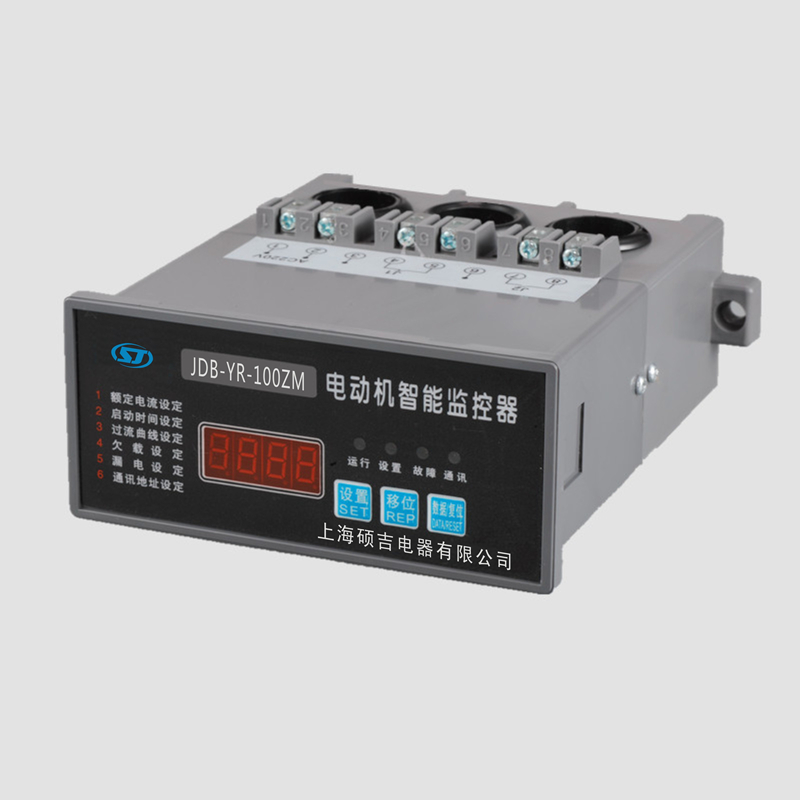

JDB-YR系列电动机智能监控器

简要描述:

JDB-YR系列电动机智能监控器具有过流、堵转、三相不平衡、短路、漏电、断相、超欠压,欠载,空载等功能

b1打印当前页

b1免费咨询:13917768445

b1发邮件给我们:1051162722@qq.com

分享到: 0
b1

JDB-YR系列电动机智能监控器
一、概述

  JDB-YR系列电动机智能监控器,是生产的一种提高电机运行安全和自动化管理水平的智能化仪器,核心采用美国MICROCHIP公司的微机控制器配低功耗集成电路开发而成的。JDB-YR系列保护器具有保护功能齐全,测量参数直观,反应灵敏,动作及时可靠,可以与上位机通讯构成远程监控于一体的新技术产品。广泛应用于石油、化工、煤炭、冶金、电力、钢铁、水泥、矿山、轻工、纺织等行业低压电动机保护及远程监控理想的产品。

二、特点

  1、采用微机技术和高性能低功耗电路,运算高速,性能稳定。

  2、整机模块化结构,卡式电流传感器,体积小,安装方便。也可分体安装,主体外形尺寸按照国际仪表装置标准。

  3、采用数字处理技术,测量精度高,线性度好,对故障判断速度快,精确可靠。

  4、高清晰宽温带背光LED显示,设置参数与测量及故障记录直观方便。

  5、可以与计算机通讯构成远程监控于一体的电机保护网络。

  6、一机多用,可取代电流表,电流变送器,热继电器,漏电继电器,电压表。

三、适用范围及使用条件

  1、380VAC,660VAC三相异步电动机,馈线电路保护。

  2、保护器供电电压;220VAC,380VAC、50HZ。

  3、外型结构:整体与分体两种形式,分体安装距离≤5米。

  4、环境温度:-30℃~+65℃,相对湿度≤90%。

  5、使用环境:无足以腐蚀金属和破坏绝缘性能气体的环境。

  6、安装在无剧烈震动冲击,强磁场干扰场所和雨雪侵袭的地方。

四、主要功能

  1、设定功能:额定电流、保护电流曲线、启动时间、三相不平衡、堵转倍数、漏电电流值、超欠电压值、通讯地址、保护器上电电机自起动时间。

  2、保护功能:过流、堵转、三相不平衡、短路、漏电、断相、超欠压。

  3、显示功能:A、B、C三相电流、漏电电流、工作电压、保护动作故障数据及故障记录、设置参数。

  4、通讯功能:4~20MA标准电流输出信号,RS485串行通讯。

  5、控制功能:通过RS485串行通讯与计算机可构成256台保护器常规保护控制网络。远程数据设定及显示报*,远程电动机启动,停止控制等。

五、主要技术指标

  1、测试范围

  1.1 A、B、C三相电流:0—999A。

  1.2 漏电流:0—999MA。

  2、测量精度:1.5 级(I≤Ie额定电流)。

  3、保护触点容量:常开AC250/6A,常闭AC250/6A。

  4、启动时间整定范围:1~ 99S,在启动时间内,对断相、漏电、短路、不平衡进行保护(默认值为10S)。

  5、堵转保护:当三相电流均达到或超过整定值的堵转电流时,动作时间≤0.5S(默认值为4Ie)。

  6、短路保护:任意一相电流均达到或超过8Ie电流时,动作时间≤0.2S。

  7、断相保护:任意一相断相时,动作时间≤2S。

  8、不平衡保护:当三相电流中任意二相电流差比值≥不平衡系数,动作时间≤2S(默认值为60%)。

  9、漏电保护;当电机漏电电流≥漏电流整定值,动作时间≤0.2S(默认值为50MA)。

  10、过流保护:当电机的电流≥1.2Ie时,保护器按反时过流保护,动作时间见图一(默认值为1)。

  11、过压保护:工作电压≥过压电压整定值,动作时间≤5S。

  12、欠压保护:工作电压≤欠压电压整定值,动作时间≤10S。

  13、4~ 20MA电流输出精度:0.3%F.S(20MA对应额定值)。

  注:表中Iw为工作电流,Ie为额定电流。图一

六、工作原理:

  通过JDB-YR系列电机智能监控器对电动机进行可靠的起动、停止、工作状态监测和控制,记录工作参数值、故障类别、报警值,与上位机组成完整的测量监控网络。

  工作流程如下:

  1、电动机的起动:

  监控器接收到起动指令后,监控器按照设定的起动控制模式通过监控器内的继电器控制电动机回路中的交流接触器,实现电动机的保护起动、直接起动、双向起动、Y/Δ(二继电器)起动、Y/Δ(三继电器)起动、自藕降压起动、双速起动等起动模式,起动期间对电动机进行起动保护和控制。

  2、运行状态监控:

  监控器在电动机的运行中监测回路的电压、电流值及各开关、交流接触器的状态;当出现故障时,控制器报*或控制电动机停车。

  3、失电/失压重起动(可选功能):

  当发生失压、欠压、晃电使电机停车时,在系统供电电压恢复后,监控器将按照程序的设定对电动机进行重启动。

电动机保护器尺寸图
