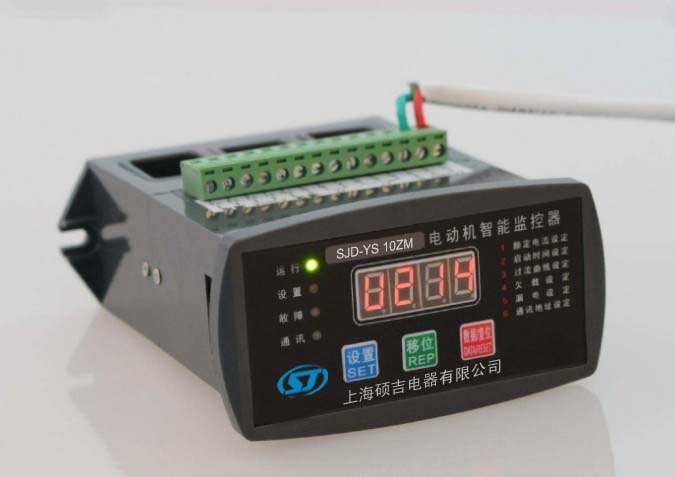

一、概述
SJD-YS智能型电机保护器适用于 AC380V、AC660V 低压系统,作为低压异步电动机和增安型电动机的保护及监测的新一代智能化综合装置。除了稳定的电动机保护及监测功能,还提供了设备运行和故障的记录以及额定参数等重要信息,避免了因电机过载、堵转、三相电流不平衡、轻载、接地等故障而导致的生产事故; SJD-YS智能型电机保护器 广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。
二、特点
1 、采用微机技术和高性能低功耗电路,运算高速,性能稳定。
2 、整机模块化结构,卡式电流传感器,体积小,安装方便。也可分体安装,主体外形尺寸按照国际仪表装置标准。
3 、采用数字处理技术,测量精度高,线性度好,对故障判断速度快,精确可靠。
4 、高清晰宽温带背光 LED 显示,设置参数与测量及故障记录直观方便。
5 、可以与计算机通讯构成远程监控于一体的电机保护网络。
6 、一机多用,可取代电流表,电流变送器,热继电器,漏电继电器,电压表。
三、适用范围及使用条件
1 、 380VAC , 660VAC 三相异步电动机,馈线电路保护。
2 、保护器供电电压; 220VAC , 380VAC 、 50HZ 。
3 、外型结构:整体与分体两种形式,分体安装距离≤ 5 米。
4 、环境温度: -30 ℃ ~+65 ℃,相对湿度≤ 90% 。
5 、使用环境:无足以腐蚀金属和破坏绝缘性能气体的环境。
6 、安装在无剧烈震动冲击,强磁场干扰场所和雨雪侵袭的地方。
四、主要功能
1、设定功能:额定电流、保护电流曲线、启动时间、三相电流不平衡、堵转倍数、漏电电流值、超欠电压值、通讯地址、保护器上电电机自起动时间。
2、保护功能:过载、欠载、空载、堵转、三相不平衡、短路、断相、漏电/接地。
3、显示功能:高亮度LED显示、运行状态、三相电流、漏电电流、故障信息等。
4、通讯功能:通过RS485串行通讯与计算机可构成256台保护器常规保护控制网络。远程数据设定及显示报警,远程电动机正反起动,停止控制等。
5、远传功能:具有DC4-20mA 标准模拟量输出,不需外接电源。
五、技术指标
1、反时限保护:本保护装置具有过流反时限延时保护功能。
2、轻载保护:当电流值小于轻载保护设定值时,保护装置在 30秒内动作 。
3、过流保护:保护电流可任意设定,电流值大于设定值时,按动作特性曲线动作。
4、断相保护:电动机电源断相时(出产时三相电流不平衡值设为 60%可根据用户要求设定 ),保护装置在 3秒内动作。
5、堵转保护:当电动机运行电流大于设定值 4倍时,保护装置在2秒内动作。
6、漏电(接地)保护:漏电电流大于设定值时保护装置在 3秒内动作
7、短路保护:任意一相电流达到 8 Ie 电流时,保护装置在 2 秒内动作。
8、启动延时时间:1 999 - 秒可调。
9、星三角转换时间:星三角转换时间小于启动延时时间 3秒。
10、4-20mA电流输出精度:0.3%F.S(20mA对应2倍的额定值)
11、输出继电器触头容量:250VAC 7A。
12、具有启动延时功能:避开启动大电流和过电流动作时间分开。具有RS485远程通讯接口,能有远程数据设定、控制、查询等,于上位机组成网络保护监控系统。
13、电流显示误差:≤1.5%
六、选型

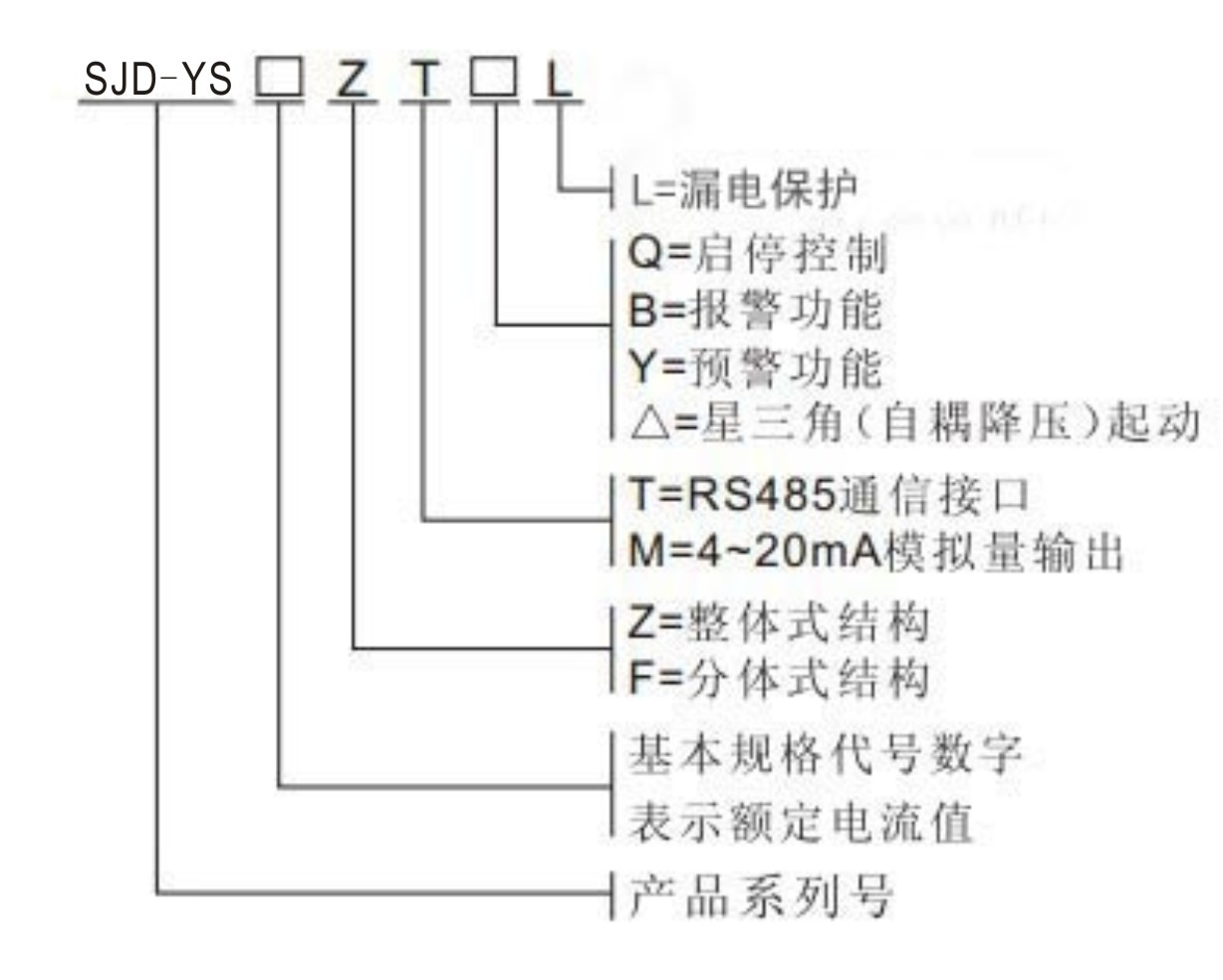

1、型号、规格及含义
选配功能(如:4-20mA、 RS485 通讯、漏电保护、上电自启动等功能需订货时注明)。
注意事项
1 、保护器安装接线时,应接各接线端子用途正确连接。
a 、 01 02 端子;电源( AC220V 、 380V )输入、应接自一次主回路的空气开关前端或专用电源。
b 、 04 05 端子:保护出口 J1 (常闭)。
c 、 05 06 端子:保护出口 J1 (常开)。
d 、 07 08 端子:保护出口 J2 (常开) 报警输出 或自起动(用户自选其一)。
e 、 09 10 端子: RS485 通讯信号输出。
f 、 11 12 端子: 4-20mA 模拟量信号输出。
g 、 13 14 端子:漏电保护互感器输入。
2 、保护器的工作电源应接控制回路上,注意标称电压与实际电压应相符。
3 、各项保护设定值应正确无误,不用的选项应放弃设定。
4 、根据电动机的额定电流值,选择相应电流规格的保护器。
5 、当三相电缆线可直接穿过保护器的三相穿线孔时,可不拆卡式电流传感器;若不能直接穿过保护器的三相穿线孔时,可把卡式电流传感器拆成两半,再把电缆线卡入式电流传感器内,然后把卡式电流传感器组合成一体,并把固定螺丝扭紧。
6 、保护器配用电流变比互感器时,若设备现场或控制室需电流表显示时,最好另配一个电流变比互感器,不然对配带电流表的那相电流显示会有所影响。
2、选型表
2.1、电流规格选型(以一次系统380V为例)
保护器电流规格选型 |
||||
规格 (A) |
电流范围 (A) |
对应电机功率 (kw) |
电机空载电流 (A) |
选项说明 |
10A |
1-10A |
0.75-5KW |
>1A |
1.根据电机的额定电流选型规格,最好将额定电流选在规格电流的60%-100%范围内,例如:22kw电机额定电流为45A,结合选型说明应选5-50A的保护器,以确保精准度。
2.电机空载电流必须符合要求。(空载电流太小,请参考接线方式中一次接线说明)。
3.电机额定电流200A以上需配上变比电流互感器。 |
50A |
8-50A |
5.5-25KW |
>5A |
|
100A |
20-100A |
30-50KW |
>10A |
|
200A |
40-200A |
55-90KW |
>20A |
|
400A |
80-400A |
100-200KW |
>40A |
|
600A |
120-600A |
200-300KW |
>60A |
|
800A |
200-800A |
300-400KW |
>100A |
2. 2 、漏电电流互感器
电流规格在 200A以下(含200A)配用孔径为45mm的零序互感器,电流规格在200A规格以上的配用 75 mm的零序互感器 。
3、选型技术数据说明
3.1、分体的电机保护器主体与分体之间的标准线长度为 1m ,如果不能满足使用或需特殊要求时,请选型订货时注明。
3.2、选择漏电功能时,应选取相应的漏电互感器的穿线孔径(电机ABC三线一同穿过);馈线保护,A、B、C、N四线同时穿过,把地线分开。
3.3、通讯规约采用a、b两种方式通讯,保护装置与主机之间的距离≤1200m,通讯导线采用屏蔽双绞线。
3.4 、400A规格需要配400A/5A的电流互感器,600A规格需要配600A/5A的电流互感器。

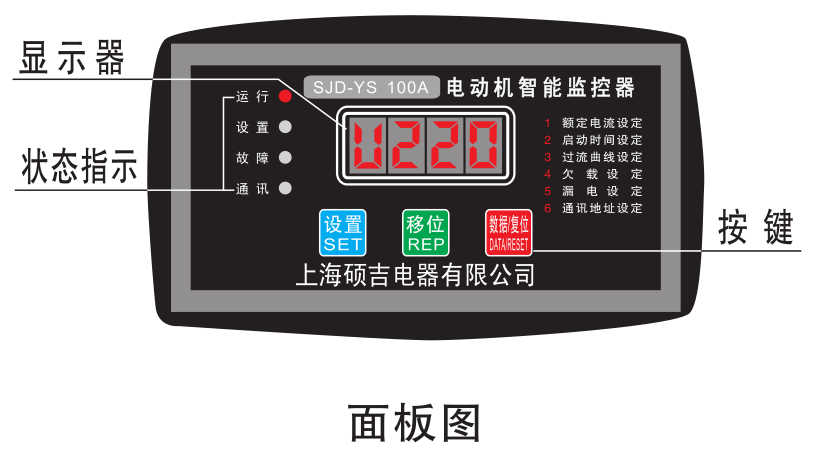

七、面板图

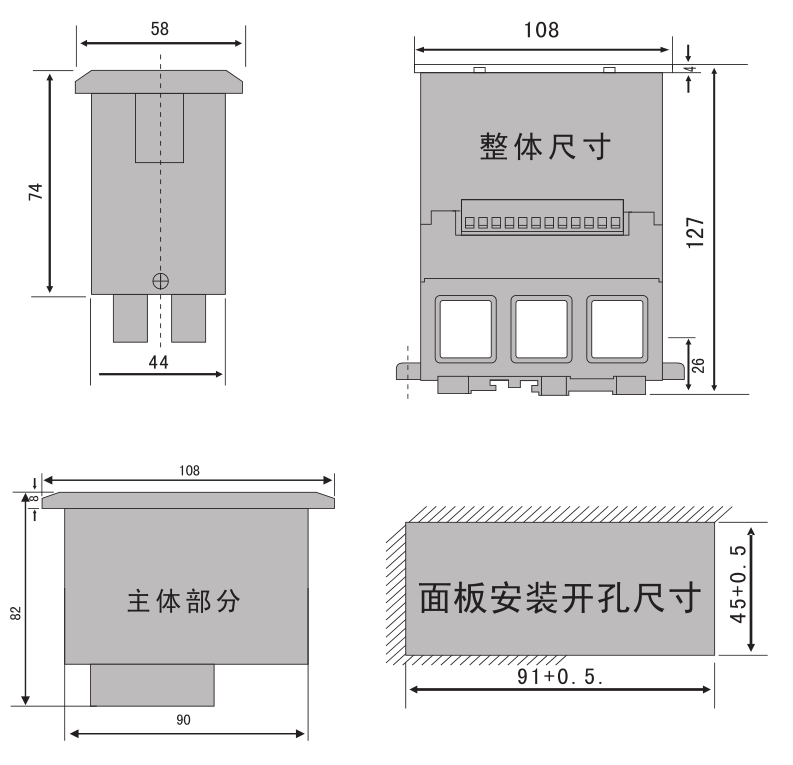

八、外形尺寸

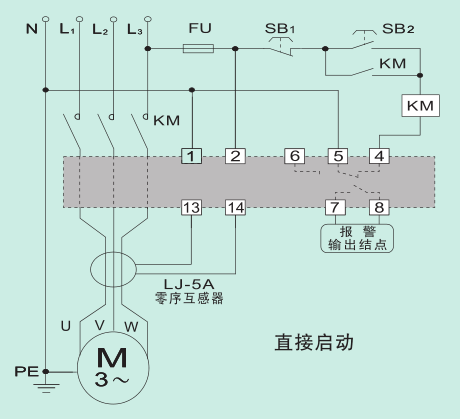

九、典型接线图

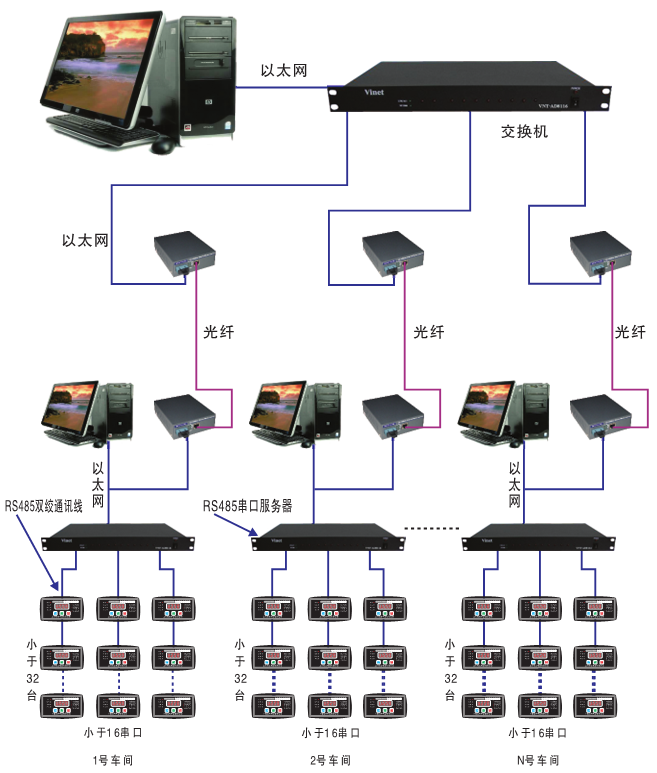

十、通讯网络图
