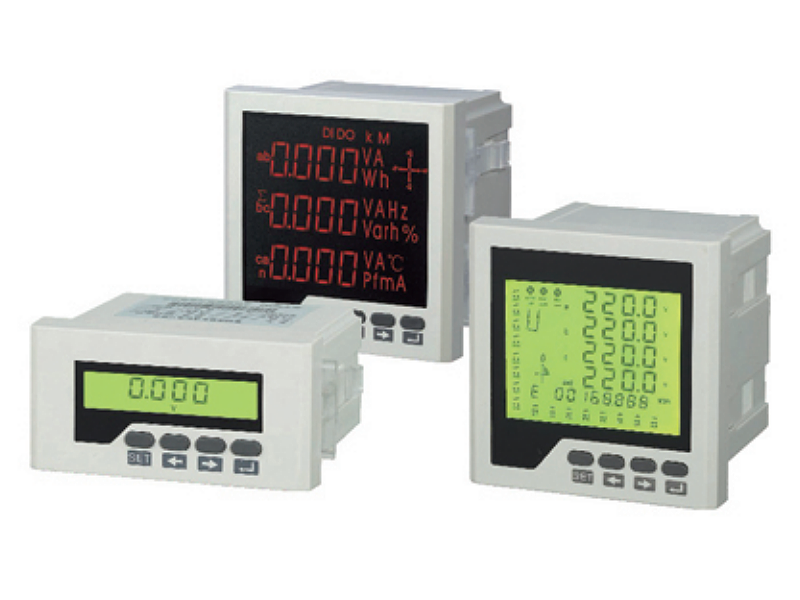

96*96数显多功能电力仪表

简要描述：

96*96数显多功能电力仪表是高性能的监控仪表，具有高精度电力参数实时测量、谐波测量、正反向有功/无功电能计量、分时电能计量、分时电能定时抄表、电力品质分析、实时波形显示、事件记录、需量等功能，并配置有丰富的输入输出接口可用于现场设备状态的监测与控制，还集成了RS-485通讯接口，可与各种智能配电系统和能量管理系统集成，共享丰富的监测数据和电能质量数据。

打印当前页

免费咨询：13917768445

发邮件给我们：1051162722@qq.com

分享到： 0

96*96数显多功能电力仪表

多功能监控仪表是高性能的监控仪表，具有高精度电力参数实时测量、谐波测量、正反向有功/无功电能计量、分时电能计量、分时电能定时抄表、电力品质分析、实时波形显示、事件记录、需量等功能，并配置有丰富的输入输出接口可用于现场设备状态的监测与控制，还集成了RS-485通讯接口，可与各种智能配电系统和能量管理系统集成，共享丰富的监测数据和电能质量数据。多功能监控仪表有着极高的性价比，可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元，应用领域非常广泛，如能源管理系统、电力监控系统、工矿企业、公共设施、智能建筑和开关柜等配电网络系统。

产品标准

GB/T 22264.1-2008 安装式数字显示电测量仪表第1部分：定义和通用要求

GB/T 22264.7-2008 安装式数字显示电测量仪表第7部分：多功能仪表的特殊要求

GB/T 22264.8-2008 安装式数字显示电测量仪表第8部分：推荐的并验方法

GB/T 17215.322-2008 交流电测量设备-特殊要求-第22部分：静止式有功电能表(0.2S级和0.5S级)

GB/T 17215.323-2008 交流电测量设备-特殊要求-第23部分：静止式无功电能表(2级和3级)

DL/T 614-2007 多功能电能表

GB14287-2005 电气火灾监控系统

GB50045-95 高层民用建筑设计防火规范

GB50054-95 低压配电设计规范

GB50096 住宅设计规范

GB13955-2005 剩余电流动作保护装置的安装和运行

GB50016-2006 建筑设计防火规范

性能特点

高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量

正反向有功/无功电能计量

分时电能计量、分时电能定时抄表

测量三相电压、三相电流的总谐波畸变率(THD)，2-31次奇次谐波分量

提供数码管或液晶显示，本地数据查询

菜单直观，按键操作简单

电流、电压变比可编程

提供多回路的漏电流监控

提供多回路控制节点，可用于报警、跳闸等控制

支持消防联动，远程切断故障回路

支持RS-485通讯，Modbus-RTU协议

支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出

安装方便，接线简单，工程量小

宽范围交直流通用电源：AC/DC 80V~270V

可完成SCADA、PLC中多种通讯软件的组网

技术指标

测量精度

电压　　　　　　0.5级

电流　　　　　　0.5级

有功功率　　　　　　0.5级

无功功率　　　　　　0.5级

功率因数　　　　　　0.5级

频率　　　　　　±0.02Hz

有功电能　　　　0.5S级或0.2S级

无功电能　　　　1级或2级

信号输入

接线方式　　　　　　　三相四线、三相三线

额定电压　　　　　　　AC 57.7V、AC 100V、AC 220V、AC 380V

额定电流　　　　　　　AC 1A、AC 5A

过负载　　　　　　　　电压：1.2倍(持续)，2倍/1秒(瞬时)

　　　　　　　　　　　电流：1.2倍(持续)，10倍/5秒(瞬时)

功耗　　　　　　　　　电压：<1VA/相，电流：<0.4VA/相

阻抗　　　　　　　　　电压：>300kΩ，电流：<20mΩ

频率　　　　　　　　　45~65Hz

辅助电源

工作范围　　　　　　AC/DC：80V~270V

功耗　　　　　　　　　　　　<4VA

功能模块

通讯接口　　　　　　　　　支持1路RS-485通讯，Modbus-RTU协议

　　　　　　　　　　　　　　　　　　　波特率：1200~9600bps，默认2400 bps

开关量输入　　　　　　　　支持4路干结点输入

开关量输出　　　　　　　　支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A

变送输出　　　　　　　　　支持1路模拟量输出：0/4~20mA或0~5/10V

电能脉冲输出　　　　　　　支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)

环境

工作温度　　　　　　　　　　-10℃~+55℃

存储温度　　　　　　　-25℃~+70℃

相对湿度　　　　　　　≤93%，无腐蚀性气体场所

海拔　　　　　　　　　≤2500m

安全

绝缘电阻　　　　　　　>100MΩ

交流耐压　　　　　　　AC 2KV

电磁兼容性能

静电放电　　　　　　　4级

电快速瞬变脉冲群　　　4级

浪涌(冲击)　　　　　　　　　4级

外形尺寸

面框尺寸(mm)　　　　　　120×120；80×80；96×48；96×96；72×72；48×48；120x60；160x80

开孔尺寸(mm　)　　　　　111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76

96*96数显多功能电力仪表

多功能监控仪表技术指标

测量精度

电压　　　　　　0.5级

电流　　　　　　0.5级

有功功率　　　　　　0.5级

无功功率　　　　　　0.5级

功率因数　　　　　　0.5级

频率　　　　　　±0.02Hz

有功电能　　　　0.5S级或0.2S级

无功电能　　　　1级或2级

信号输入

接线方式　　　　　　　三相四线、三相三线

额定电压　　　　　　　AC 57.7V、AC 100V、AC 220V、AC 380V

额定电流　　　　　　　AC 1A、AC 5A

过负载　　　　　　　　电压：1.2倍(持续)，2倍/1秒(瞬时)

　　　　　　　　　　　电流：1.2倍(持续)，10倍/5秒(瞬时)

功耗　　　　　　　　　电压：<1VA/相，电流：<0.4VA/相

阻抗　　　　　　　　　电压：>300kΩ，电流：<20mΩ

频率　　　　　　　　　45~65Hz

辅助电源

工作范围　　　　　　AC/DC：80V~270V

功耗　　　　　　　　　　　　<4VA

功能模块

通讯接口　　　　　　　　　支持1路RS-485通讯，Modbus-RTU协议

　　　　　　　　　　　　　　　　　　　波特率：1200~9600bps，默认2400 bps

开关量输入　　　　　　　　支持4路干结点输入

开关量输出　　　　　　　　支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A

变送输出　　　　　　　　　支持1路模拟量输出：0/4~20mA或0~5/10V

电能脉冲输出　　　　　　　支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)

环境

工作温度　　　　　　　　　　-10℃~+55℃

存储温度　　　　　　　-25℃~+70℃

相对湿度　　　　　　　≤93%，无腐蚀性气体场所

海拔　　　　　　　　　≤2500m

安全

绝缘电阻　　　　　　　>100MΩ

交流耐压　　　　　　　AC 2KV

电磁兼容性能

静电放电　　　　　　　4级

电快速瞬变脉冲群　　　4级

浪涌(冲击)　　　　　　　　　4级

外形尺寸

面框尺寸(mm)　　　　　　120×120；80×80；96×48；96×96；72×72；48×48；120x60；160x80

开孔尺寸(mm　)　　　　　111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76

96*96数显多功能电力仪表

技术指标

测量精度

电压　　　　　　0.5级

电流　　　　　　0.5级

有功功率　　　　　　0.5级

无功功率　　　　　　0.5级

功率因数　　　　　　0.5级

频率　　　　　　±0.02Hz

有功电能　　　　0.5S级或0.2S级

无功电能　　　　1级或2级

信号输入

接线方式　　　　　　　三相四线、三相三线

额定电压　　　　　　　AC 57.7V、AC 100V、AC 220V、AC 380V

额定电流　　　　　　　AC 1A、AC 5A

过负载　　　　　　　　电压：1.2倍(持续)，2倍/1秒(瞬时)

　　　　　　　　　　　电流：1.2倍(持续)，10倍/5秒(瞬时)

功耗　　　　　　　　　电压：<1VA/相，电流：<0.4VA/相

阻抗　　　　　　　　　电压：>300kΩ，电流：<20mΩ

频率　　　　　　　　　45~65Hz

辅助电源

工作范围　　　　　　AC/DC：80V~270V

功耗　　　　　　　　　　　　<4VA

功能模块

通讯接口　　　　　　　　　支持1路RS-485通讯，Modbus-RTU协议

　　　　　　　　　　　　　　　　　　　波特率：1200~9600bps，默认2400 bps

开关量输入　　　　　　　　支持4路干结点输入

开关量输出　　　　　　　　支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A

变送输出　　　　　　　　　支持1路模拟量输出：0/4~20mA或0~5/10V

电能脉冲输出　　　　　　　支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)

环境

工作温度　　　　　　　　　　-10℃~+55℃

存储温度　　　　　　　-25℃~+70℃

相对湿度　　　　　　　≤93%，无腐蚀性气体场所

海拔　　　　　　　　　≤2500m

安全

绝缘电阻　　　　　　　>100MΩ

交流耐压　　　　　　　AC 2KV

电磁兼容性能

静电放电　　　　　　　4级

电快速瞬变脉冲群　　　4级

浪涌(冲击)　　　　　　　　　4级

外形尺寸

面框尺寸(mm)　　　　　　120×120；80×80；96×48；96×96；72×72；48×48；120x60；160x80

开孔尺寸(mm　)　　　　　111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76
