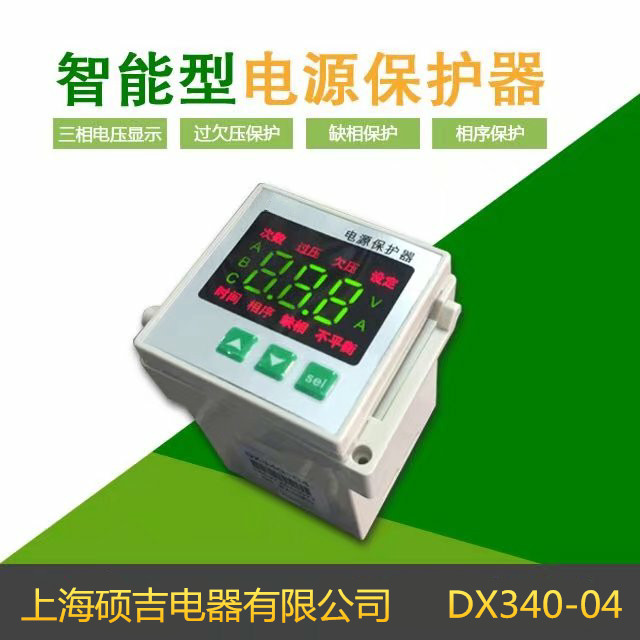

DX340系列相序继电器/过欠压保护器

简要描述:

DX340系列电源保护器是一种智能型电源保护器件,采用微控制器和数字处理技术,集电压显示、过欠压保护、缺相保护和相序保护功能于一体,中文显示,具有操作简便、体积小巧、可靠性高等特点

b1打印当前页

b1免费咨询:13917768445

b1发邮件给我们:1051162722@qq.com

分享到: 0
b1

DX340系列电源保护器/相序继电器/过欠压保护器
一、产品概述 DX340系列电源保护器 是一种智能型电源保护器件,采用微控制器和数字处理技术,集电压显示、过欠压保护、缺相保护和相序保护功能于一体,中文显示,具有操作简便、体积小巧、可靠性高等特点。 DX340系列电源保护器 可广泛应用于各种低压电器控制系统,替代传统的相序继电器和过欠压保护器。

二、技术特性

  • 三相电压显示 过欠压保护
  • 缺相保护 相序保护

三、主要技术指标

参 数 型 号
电源电压 三相相电压 220V
电压测量精度 ± 1%
输出触点容量 2A/250VAC
工作环境 温度 -20 ℃~ 70 ℃, 湿度 <85% ,无凝露

四、操作指南

  • 显示功能

在正常显示时,显示屏中间显示的是当前的电源相电压的平均值。按“ Sel ”键可以切换显示 ABC 三相电压。

  • 告警功能

当发生电源过欠压、三相不平衡、缺相、相序等故障时,显示屏闪烁显示“过压”、“欠压”、“不平衡”、“缺相”、“相序”等字样,继电器输出触点断开,同时发出声光报警,可按任意键消除告警音。

  • 设置过欠压值

按住“ Sel ”键 2 秒,显示屏上显示“过压”和“设定”字样,这时用“▲ ”或“▼ ”键改变过电压设定值(“▲”键增 1V ,“▼”键减 1V ,按住不放超过 0.5 秒则快速增减)。再按一次“ Sel ”键可按同样方法设置欠电压值,完成后再按“ Sel ”键退出设置状态。   过压值设到最大会显示“ OFF ”,表示关闭过压告警功能;欠压值设到最小会显示“ OFF ”,表示关闭欠压告警功能。过欠压值也可用内部参数 F11F12 设置。

  • 内部参数设置

在显示电压状态,长按“▲ ”键 5 秒,可进入参数设置状态,这时显示屏上显示“ Fxx ”,其中 xx 是两位数字,表示参数代码。用“▲ ”或“▼ ”键可选择参数代码,按“ Sel ”键则显示该参数代码对应的参数值,这时再用“▲ ”或“▼ ”键即可对参数值进行设置,设置完成后再按“ Sel ”键,回到显示参数代码状态。   内部参数代码如下表所示:

类别 代码 参数名称 设定范围 出厂 单位 备注
电压   设定类 F11 过电压设定值 100 400   OFF 253 V 当电压≥ 253V 时产生告警,≤ 251V 时恢复;当电压≤ 176V 时产生欠压告警,≥ 178V 时恢复。“ OFF 表示关闭过压或欠压告警功能
F12 欠电压设定值 OFF   52 220 176 V
F13 过欠压恢复回差 1 20 2 V
动作时间设定类 F21 过欠压动作时间 0.1 60 5.0 各类故障需要持续设定的时间才会产生作用。缺相或相序动作时间设定“ OFF 表示关闭缺相或相序告警功能
F22 缺相动作时间 0.1 30   OFF 3.0
F23 相序动作时间 0.1 30   OFF 2.0
F24 三相不平衡动作点 1 - 50 10 %
F25 三相不平衡动作时间 0.1 60   OFF 5.0
其他 F90-F99 厂家保留
End 退出设置

五、接线图 接线图

DX340系列电源保护器











  • 继电器输出在仪表正常工作时闭合,在仪表失电或故障保护状态时断开。
  • C相缺相时,按 F22 的设定时间断开继电器输出。 AB 相线电压是仪表的电源,如果 A 相或 B 相缺相时,仪表不工作,继电器将失电断开,相当于缺相保护。
  • 使用时勿忘接零线,显示的电压和过欠压保护都是按相电压来计算的。
