JDB-YE系列电动机保护器

简要描述:

JDB-YE系列电动机保护器为电机提供的完备保护,避免了因电机过热过载、堵转、过压、欠压、轻载、断相、三相不平衡、接地、漏电等可能性故障导致的生产事故,**限度地保证设备运行的有效性与安全,

b1打印当前页

b1免费咨询:13917768445

b1发邮件给我们:1051162722@qq.com

分享到: 0
b1

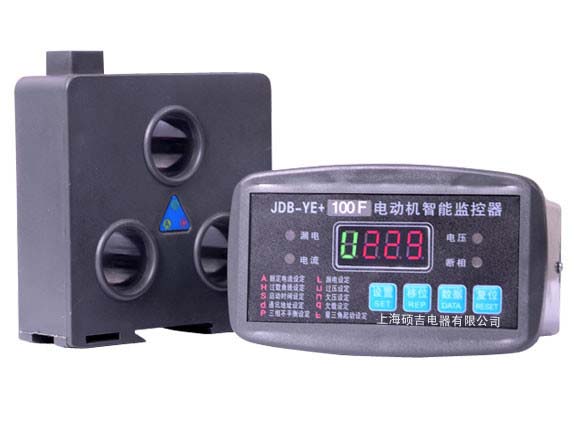

JDB-YE智能型电动机保护器
  JDB-YE智能型电动机保护器是我公司采用微处理器技术和专利技术生产的***电机保护与控制装置,具有先进的现场总线接口,完成对电机操作次数的统计、自诊断以及与上位机的通讯等。JDB-YE系列电动机保护器为电机提供的完备保护,避免了因电机过热过载、堵转、过压、欠压、轻载、断相、三相不平衡、接地、漏电等可能性故障导致的生产事故,**限度地保证设备运行的有效性与安全,JDB-YE系列电动机保护器采用RS485通讯接口和标准模拟电流量DC4-20mA接口,保证了与上位机、PLC、DCS通讯的快速可靠,同时能快速响应上位主机的实时查询等要求并执行相应操作。使用简单方便,外形体积小、结构紧凑美观、安装灵活方便、安全可靠,在低压控制终端MCC柜和1/4单元及以上的各种抽屉柜中可直接安装使用.
    保护功能
     热过载保护、防爆电机 Eexe的热过载保护、断相保护、三相不平衡保护、堵转保护、欠电压保护、过电压保护、接地漏电故障保护、轻载保护、空载保护。
    控制功能
     对电动机实现直接启动、直接旁路启动、正反启动、星三角启动、自藕降压启动、多方启动控制
    显示监测
     显示 运行三相电流、线电压、漏电电流、运行状态、故障信息、工作时间、故障次数统计
    技术参数
    1、热过载(过电流)保护设置:电机的任意一相电流与额定电流比值(Imax/1e)大于1.2则定义为过载故障,本装置执 行反时限过载保护(符合IEC255-3标准),用户可以根据实际情况选择相应的保护数字(一般根据电机铭牌上的额定电流值设置。)
    2、热过载(过电流)保护特性:保护曲线可选,曲线序号有0-3,四条热过载保护曲线。
    过载电流倍数 过载序号“0” 过载序号“1” 过载序号“2” 过载序号“3”
    1.1 5秒 60秒 180秒 600秒
    1.2 5秒 50秒 150秒 450秒
    1.3 5秒 35秒 100秒 300秒
    1.5 5秒 10秒 30秒 90秒
    2.0 5秒 6秒 15秒 45秒
    3.0 5秒 3秒 7秒 20秒
    4.0 5秒 2秒 4秒 10秒

    3、轻载(欠电流)保护设置:当电流值小于轻载保护设定值时保护器在5秒动作,一般电机不需要该功能保护,用户 可设置为“0”。
    4、短路保护:任意一相电流达到或超过8Ie时,保护器动作时间为2秒。
    5、断相保护:电动机相电流不平衡值达到设定值时,保护器动作时间2秒。推荐值为60%,设定范围10%-90%。
    6、堵转保护:运行时当电流大于设定培数时(由1-9倍可设),保护器在5秒内动作。
    7、欠压保护:工作电压低于设定电压值时保护器在10秒内动作.
    8、过压保护:工作电压高于设定电压值时保护器在4秒内动作。
    9、漏电(接地)保护:漏电电流大于设定漏电值时保护器在2秒内动作,
    10、启动延时间:1-120秒可调。
    11、星三角转换时间:星三角转换时间小于启动延时时间1-221可调。
    12、电机工作电压:380V发以上.
    13、电源电压:220V、380V±15%、50Hz±2%
    14、电力消耗:小于3VA
    15、输出继电器触头容量:AC250V 5A或AC380V 3A
    16、电流显示误差小于1.5%
    17、复位时间小于2秒
    18、电寿命大于5000次

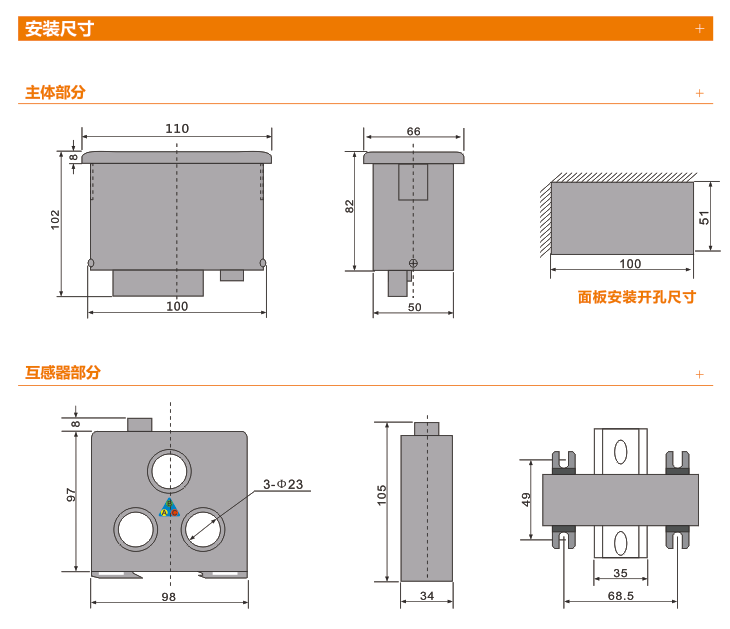

JDB-YE系列电动机保护器安装尺寸
