SJD-207系列电动机保护器的接线图与接线方法

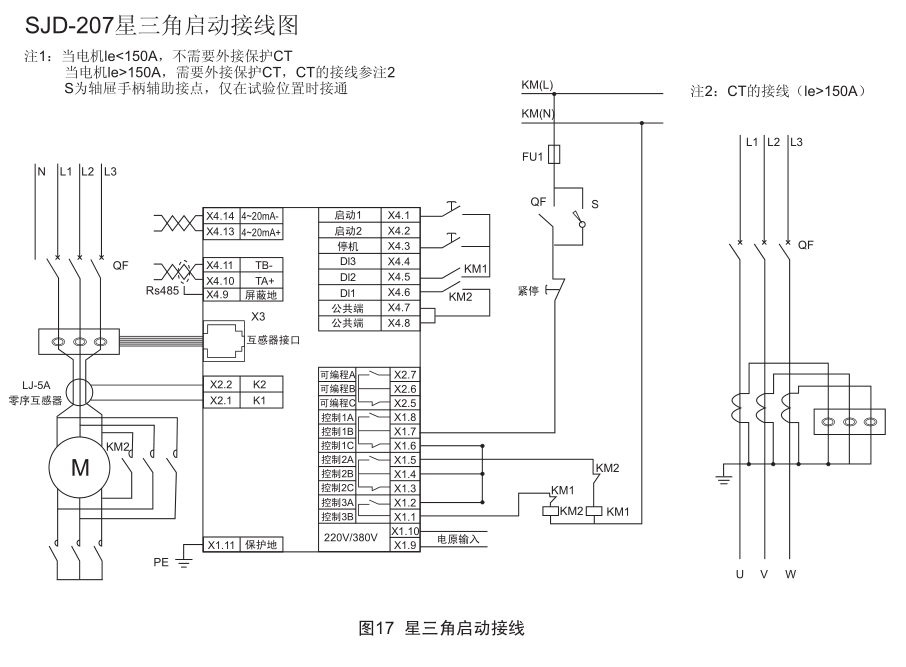

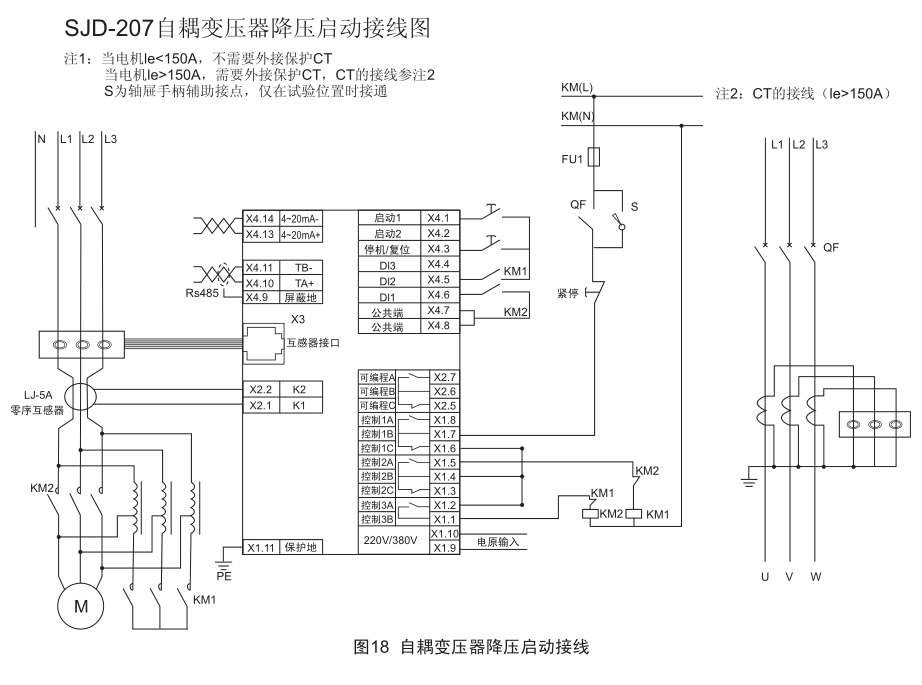

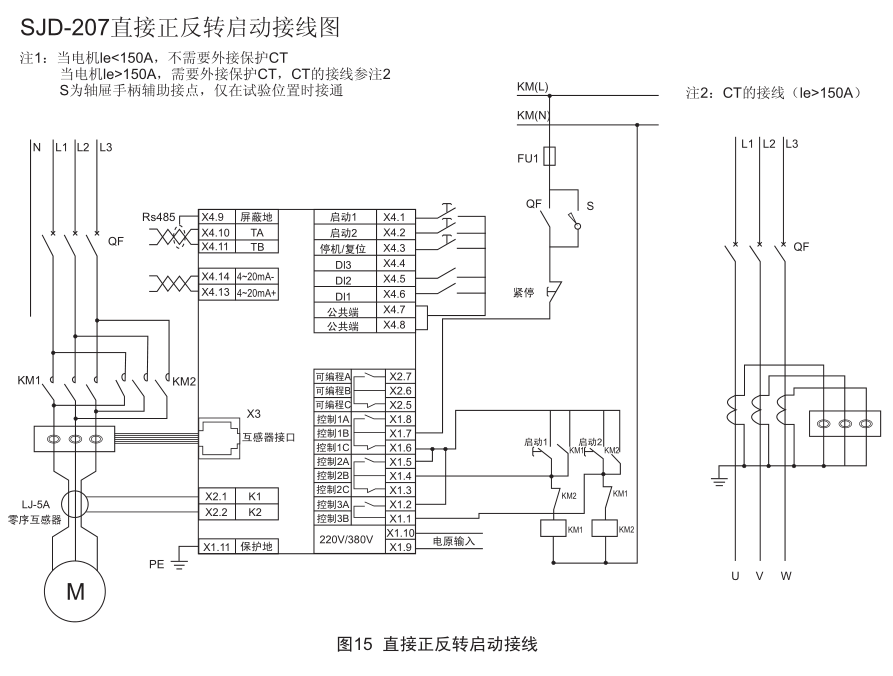

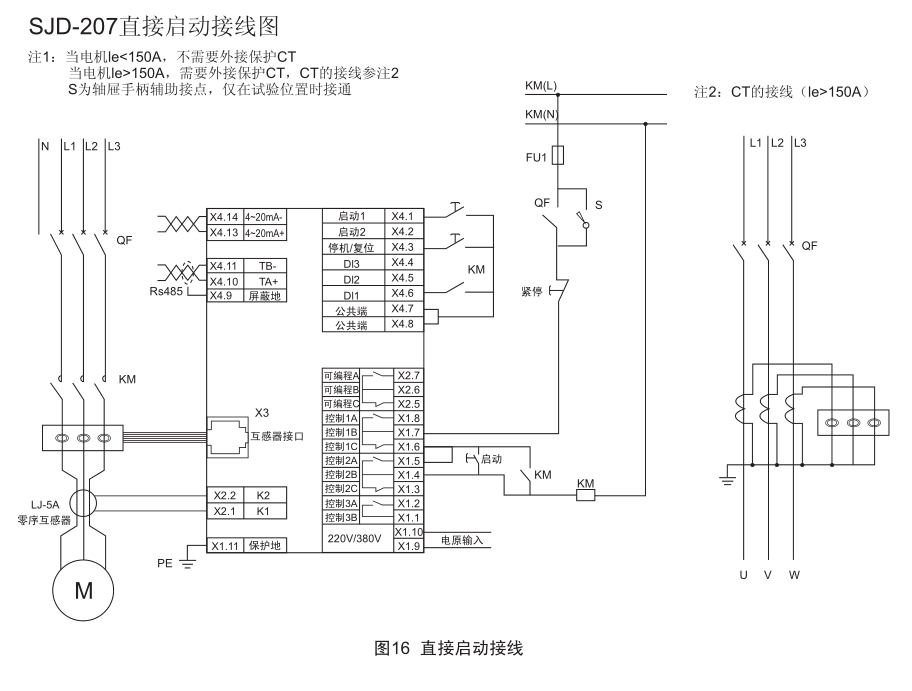

SJD-207系列电动机保护器DO连接继电器电气原理图
将电动机主电路A、B、C相电源线分别穿过电动机保护器自带A、B、C相电流互感器;将电动机保护器的L、N接线端子接到AC 220V电源上;将电动机保护器的X1.9、X1.10接线端子串接于电动机控制接触器线圈回路中;
X1.1-X1.8、X2.5、X2.6、X2.7,连接继电器、开关电气原理如“SJD-207系列电动机保护器DO连接继电器电气原理图”所示;连接plc电气原理如“SJD-207系列电动机保护器DO连接PLC电气原理图”所示。
注意,电动机运行时,连接主单元和电流互感器接线是不许断开的。
