电机综合保护器的电气符号在CAD中怎么表示?
点击次数:19 发布时间:2021/4/23 21:04:55

电机综合保护器的电气符号在CAD中怎么表示?电机综合保护器与断路器的电气图形符号相同。

国标保护器件代号是F,电机综合保护器不妨用FM表示与其他代号不冲突(M在国标代号里表示电机),也能有特定的含义。不过电机综合保护器的保护主要功能有三种:短路保护、过载保护和缺相保护,

现在的电机综合保护器很多已经向智能化方向发展,派生出很多功能,比如避免了因电机过载过热、堵转、欠压、轻载、断相、三相不平衡、接地等可能故障导致的电机损坏。保护器的接线每个厂家也不同,所以电气原理图还是根据不同厂家不同型号的电机综合保护器原理图绘制,

因为绘制电气原理图要涉及到电气连接和接线,以具体的装置框图为好,比如像常见的直流驱动装置一样绘制。

扩展阅读:电动机保护器的主要种类

(一)热继电器是五十年代初引进苏联技术开发的金属片机械式电动机过载保护器。它在保护电动机过载方面具有反时限性能和结构简单的特点。但存在功能少,无断相保护,对电机发生通风不畅,扫膛、堵转、长期过载;频繁启动等故障不起保护作用。这主要是因为热继电器动作曲线和电动机实际保护曲线不一致,失去了保护作用。且重复性能差,大电流过载或短路故障后不能再次使用,调整误差大、易受环境温度的影响误动或拒动,功耗大、耗材多、性能指标落后等缺陷。

(二)温度继电器是采用双金属片制成的盘式或其他形式的继电器,具有结构简单、动作可靠,保护范围广泛等优点,但动作缓慢,返回时间长,3KW以上的三角形接法电动机不宜使用。如今在电风扇、电冰箱、空调压缩机等方面大量使用。

温度继电器与热继电器不同。温度继电器是装在电动机内部,靠温度变化时期动作的。而热继电器装在动力线上,靠电流热效应动作的。

(三)电子式电动机保护器已由晶体管发展到集成电路至今已发展到微处理芯片厚模电路,从功能上一般分为断相保护、综合保护(多功能保护)、温度保护和智能保护。此类保护器具有节能、动作灵敏、精确度高、耐冲击振动,重复性好、保护功能齐全、功耗小等优点。

1.电动机保护器(电机保护器)是以检测线电流的变化(包括采取、正序、负序、零序和过流)为原则,可检测断相或过载信号。除具有断相保护功能外,还具有过负荷、堵转保护功能。

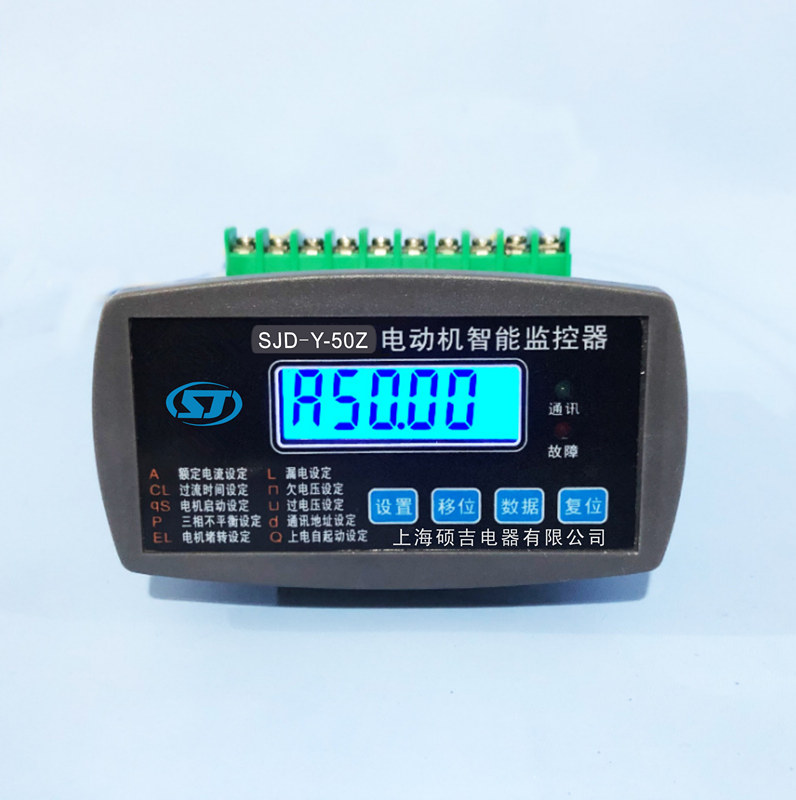

2.智能保护:集保护、遥测、通讯、遥控与一体的电动机保护装置,对电动机发生断相、过载、短路、欠压、过压和漏电等故障时实现保护,还具有电流电压显示,时间控制,软件自诊断,来电自恢复,自启动顺序,故障记忆,自琐和远传报警,显示故障时的电流、电压故障前后用代号闪烁示警,配置RS485通讯接口,实现计算机联网。同时可监控、监测256台电动机工作等功能。

(四)电动机保护器在国民经济和节能事业中的重要意义

电动机保护器(电机保护器)是发电、供电、用电系统的重要器件。是跨行业、量大面广、节能效果显著的节能机电产品。几乎渗透到所有用电领域;是工业、农业和国防建设及人民生活正常生产和安全工作的重要保证,在国民经济和节能事业中有着不可替代的重要地位和作用。

《中华人民共和国节约能源法》规定:“节能是指加强用能管理,采取技术上可行、经济上合理以及环境和社会可以承受的措施,减少从能源生产到消费各个环节中的损失和浪费,更加有效、合理地利用能源”;“节能发展经济的一项长远战略方针”。节能是系统工程。 据不完全统计,全国运行的1KW-320KW低压电动机数量为6000万台,占电网用电量的70%以上,是工农业及商业系统中应用最为广泛的动力设备。全国每年烧毁电动机数量约300万台,容量为10亿千瓦,每年仅电动机在烧毁过程中就耗电为数亿度,修理费高达数100亿元左右,造成停工停产损失竟达数100亿元。仅上述费用不算,还会造成电机修理后功率下降,耗电量大,性能变差直接影响企业正常生产。
