低压智能电动机保护器该如何选型?
点击次数:34 发布时间:2020/4/21 14:57:40

一,概述

低压电动机保护是低压电动机在各种应用场合产生的故障诊断而开发的智能电动机保护装置。低压电动机保护器,具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元,具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。

二, 保护器的主要功能

过载保护:通常指电气设备负荷过大,超过允许范围,对这些超出负荷行为做出的保护称为过载保护。
在电机保护中通常使用反时限作为过载保护。

断相保护:指一相 或多相断开的故障,但不是所有相都断开,可以通过电压或者电流特性进行保护。
ARD采用电机电流特性对断相做保护。

欠载保护:即负载小于额定负载的一种故障状态,这种故障通常是由于负载出现非正常的突变,例如传送带突然断裂,水泵空转等,水泵空转会损坏设备。
欠载保护可以用于保护还可以用于电机能效的评估。

欠(有功)功率保护:由于功率因数过小等原因造成有功功率过低是一种非期望的运行状态。
欠功率可以用于电机能效的评估。

温度保护:指保护器通过采集埋入电机测温点的温度传感器,当温度超过设定值时对电机实施保护。
温度保护是很合理的一种保护,但受埋入的测温点和测温点数量的限制。

相序保护:指保护器判断出电源侧出现不正确的相位顺序时,保护器进行保护。
该功能适用于相序正确与否非常重要的设备,如水泵、风扇等类似设备,反向运转可能造成设备损坏甚至事故。

堵转:指起动过程中,电机转子被卡而停止转动。检测该故障可通过电流检测或转速检测或二者同时采用。

阻塞:指起动过程结束后发生严重过载,此时电动机转子停止转动。

三, 选型基本原则

电机保护的选型存在着电动机与保护器二者怎样合理配用关系,以下提供几个与保护有关的条件、因素,为用户选型时提供参考。
1、电机方面:要先了解的型号规格、电动机功能特性、防护型式、额定电压、额定电流、额定功率、电源频率、绝缘等级等。这些内容基本能给用户如何正确使用和维护及选型保护器提供了参考依据。
2、环境条件:主要指常温、高温、高寒、腐蚀度、震动度、风沙、海拔、电磁污染等。
3、电动机用途:主要指拖动机械设备要求特点,如风机、水泵、空压机、车床、油田抽油机等不同负载机械特性。
4、控制系统方面:控制模式有手动、自动、就地控制、远程控制、单机独立运行、生产线集中控制等情况。启动方式有直接、降压、星三角、频敏变阻器、变频器、软起动等启动方式。
5、其他方面:用户对现场生产监护管理是比较随意还是严谨,非正常性的停机对生产影响的严重程度等。
与保护器的选用有一定相关因素的还有很多,如安装位置、电源情况、与配电系统的配合等;还要考虑是对新购电动机保护配置,还是对电动机保护升级,还是对事故电动机保护的完善等;还要考虑电动机保护方式改变的难度和对生产影响程度;需根据现场实际工作条件综合考虑保护器的选型和调整。

四,电动机保护装置的安装及应用

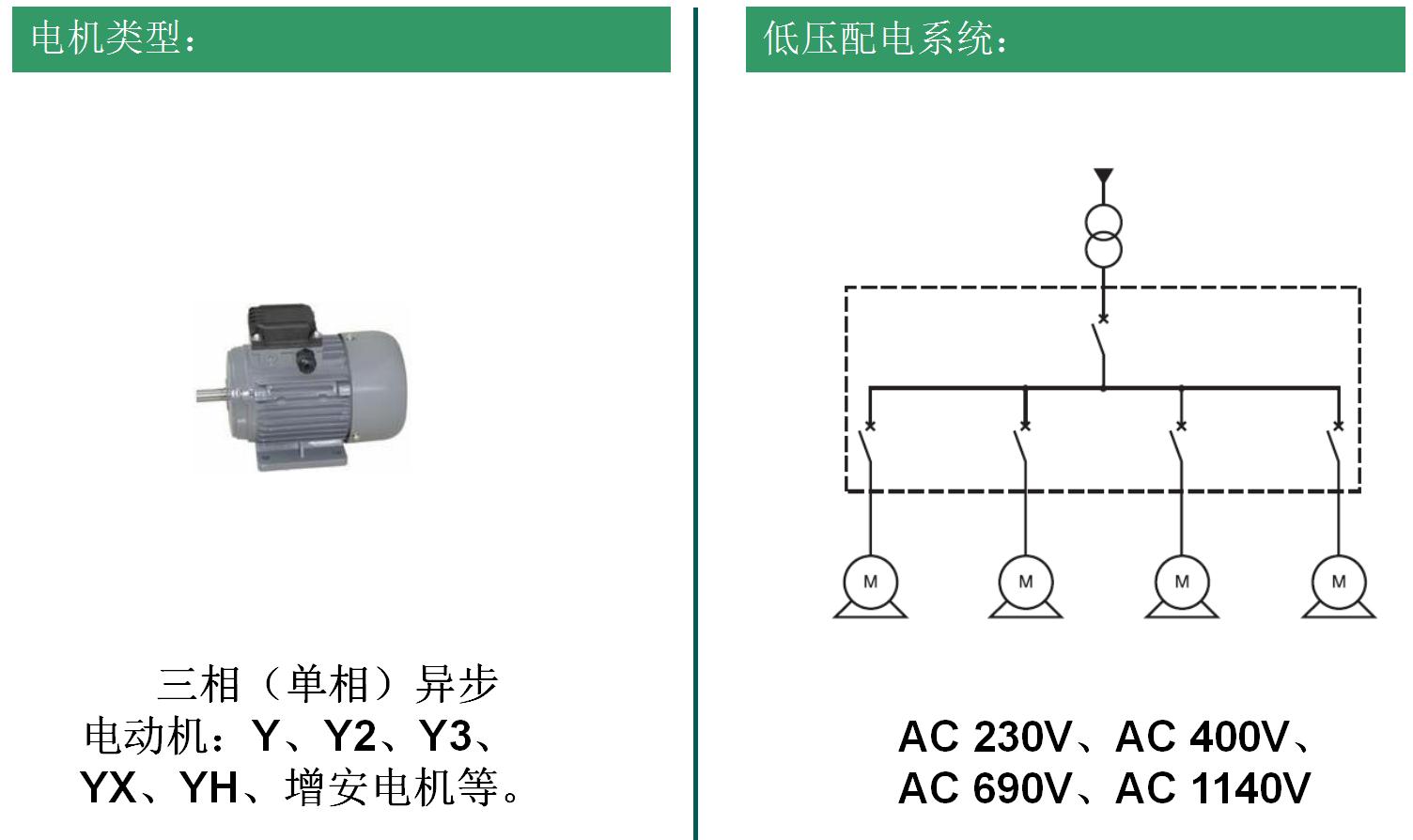

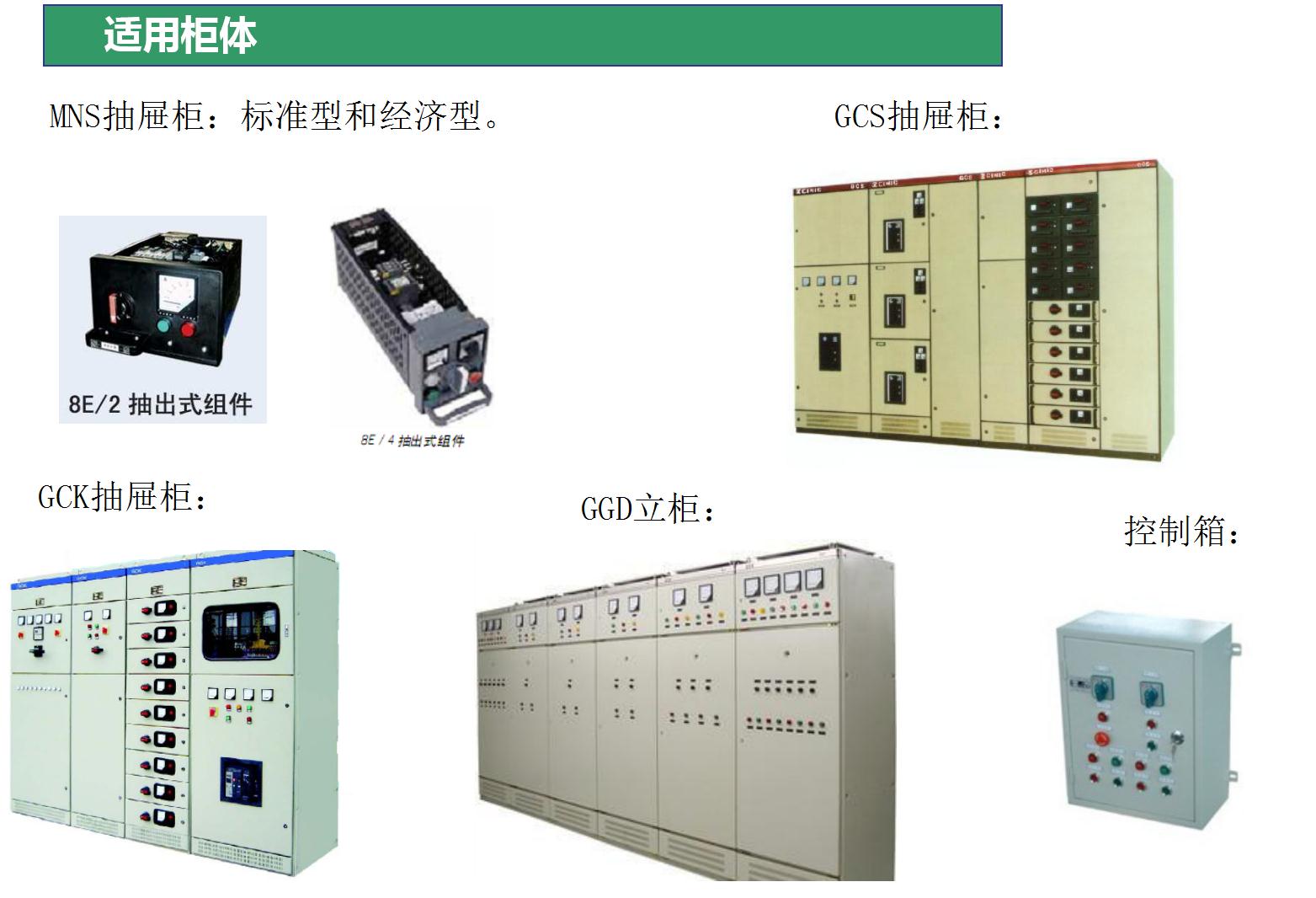

电机类型电动机保护器适用柜体 五、意义

如今,市场上电动机保护产品没有统一标准,型号规格五花八门。制造厂商为了满足用户不同的使用需求派生出很多的系列产品,种类繁多给广大用户选型带来诸多不便,用户在选型时应充分考虑电动机保护实际需求,合理选择保护功能和保护方式,才能达到良好的保护效果,达到提高设备运行可靠性,减少非计划停车,减少事故损失的目的。

电动机保护器(电机保护器)是发电、供电、用电系统的重要器件。是跨行业、量大面广、节能效果显著的节能机电产品。几乎渗透到所有用电领域;是工业、农业和国防建设及人民生活正常生产和安全工作的重要保证,在国民经济和节能事业中有着不可替代的重要地位和作用。
