安装了电机综合保护器的电机有过载缺相保护吗?
点击次数:47 发布时间:2019/12/5 11:03:19

答:肯定有呀,过载、缺相保护那仅仅只是它的保护中的一种功能。不然就对不起“综合”保护二字了。所有的电动机综合保护器必须符合国标GB14048.4的技术指标。

常用的电动机综合保护器品种型号比较多,但其功能基本上都是差不多的。都可以对电动机进行短路、过载、欠压、过压、断相等保护。

它是一种能根据外动或自动地接通、断开电路,以实现对电路或非电对象的切换、控换和调节的元件或设备。

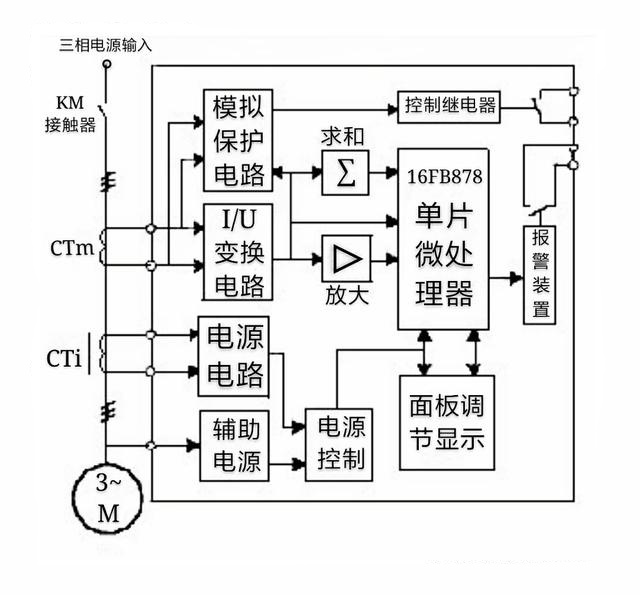

电机属于低压电器,故它一般都有两个基本部分:一个是感测部分,它感测外界的的反应,在自控电器中,感测部分大多由内部的继电器控制主回路中的交流接触器完成。其中内部电路由微芯片及模拟保护电路、I/U变换电路、电源电路、辅助电路、电源控制电路、取样分析、取样放大、输出控制继电器电路组成,见下图所示。

模拟保护电路

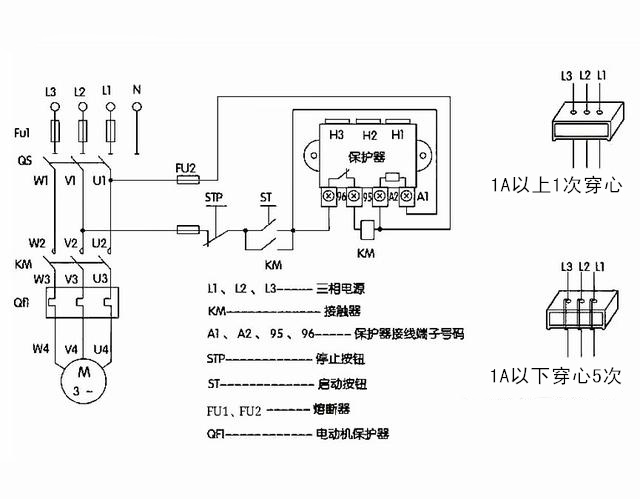

电动机综合保护器的动作特性及控制安装图如下图所示。

电机综合保护器二次线路图
当穿过保护器的三个电流互感器的三相主电路的任意一相断电时,保护器内部的比例鉴别的矢量关系被打破,中心K点有一高电平输出,它通过驱动晶体管动作,继电器吸合,常闭触点变为常开,切断交流接触器的线圈的电源,接触器失电释放,电动机停止运行。并且保护器的动作时间≤33S。

通过模拟保护电路中的智能按钮,可以方便调整电机启动时间,延时时间,过载电流等。见下图所示。

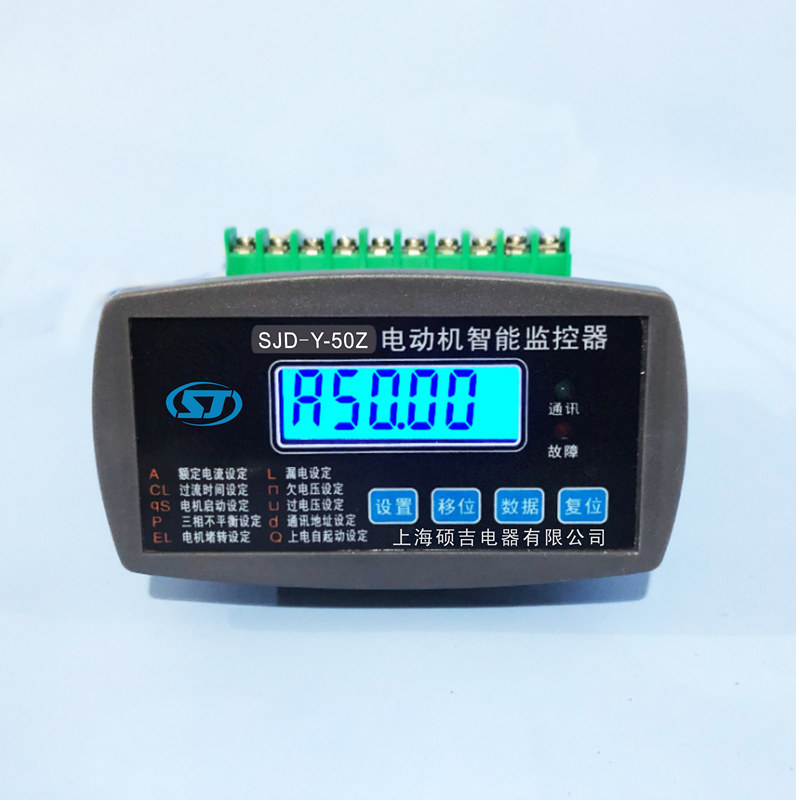

电机综合保护器
上图所示为一种目前比较常用的电动机综合保护器,现在还有比这款更先进、更智能功能的液晶中文显示的电动机综合保护器。

选用原则

    (1)电机综合保护器按结构形式来划分,一般分为一体式和分体式两种。

    前者是独立的整体,故适合于固定柜安装,如老式开关柜或GGD柜改造,可将保护器直接固定在安装面板上,通过馈出电缆穿芯即可。后者由于互感器部分与显示部分分为两体,可在一定范围内任意安置,故非常适合于新型的抽屉式开关柜安装。

    我们在工程实践中由于普遍采用了新型的多米诺式或GCK系列低压抽屉式开关柜,因而创造性的将显示表头嵌入式的安装在开关抽屉的活动面板内,这样既简化了柜内接线、又方便了系统随时调整、设定参数和显示、监控,同时数字化的显示面板也增添了柜面的统一性和美观性;使得配电室内的设备运行情况及故障状态一目了然,极大的方便了系统巡视和检修维护。

    (2)电机综合保护器按额定工作电压及电流范围来划分,可分为AC380V、AC220V两种;对应量程为1-10A、5-50A、10-100A、20-200A、40-400A等若干等级,使用时按照电机的控制回路工作电压及负载的额定电流选用相应的量程范围即可。

    在工程应用中,由于化工装置大型电机较多,为方便互换及减少备件的种类,对于110KW及以上的电机,我们采用在主回路装设(口/5)电流互感器的方式,将一次电流变为小于5A的二次电流,再接入量程为6A的电机综合保护器,使大型设备也得到了有效的控制和保护。

     (3)具备RS-485通讯接口的电机保护器配置时,可根据工艺以及DCS系统连锁的实际需要合理安排。

    在5万吨粒碱工程的设计上,由于装置的自动化控制要求较高,所以我们提出了对电机综合保护器的通讯要求,为电气操作及工艺控制人员通过微机系统在线浏览生产负荷和包装机的工作情况,及时调整生产进度、预防突发事故,做出了重大贡献。
