简单的三相电机缺相保护电路的工作原理及注意事项
点击次数:153 发布时间:2019/6/18 13:53:28

大家好我是小豆,本期我们介绍三相电机在使用过程中因为缺相烧电机的故障,首先我们三相电机烧坏的原因有过载,缺相等等原因,那么我们在实际维修中如何杜绝此类故障的发生?

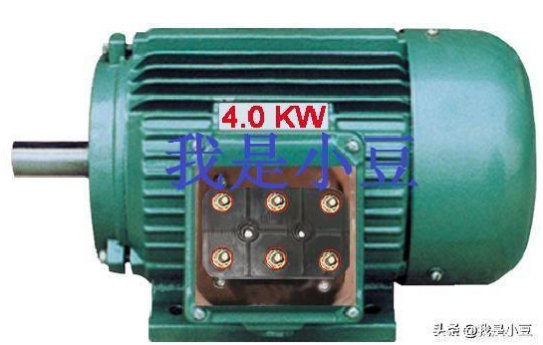

电动机

第一:相序保护器。我们下图中相序保护器为例,三相四线制,输入三根火线一根零线,

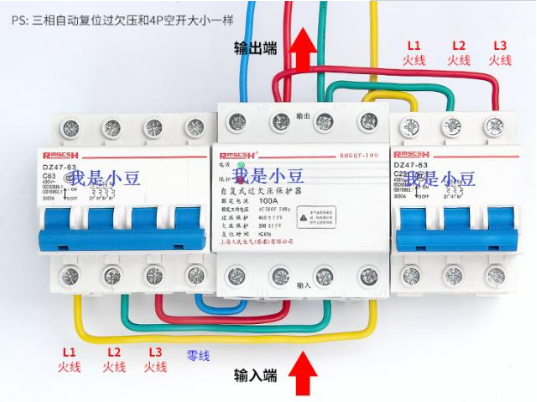

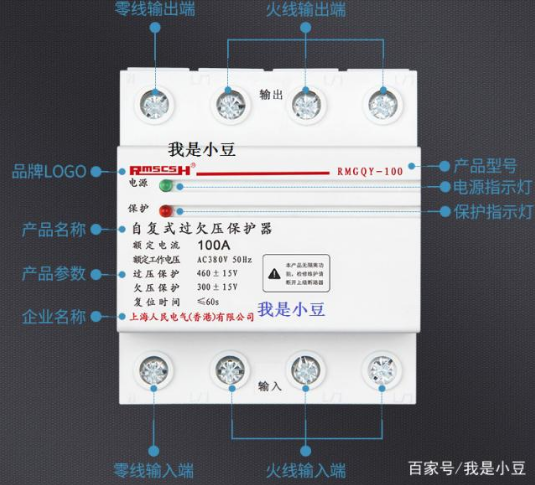

过欠压保护器

当电压低于标准电压,缺相时,过欠压保护器会动作。

过欠压保护器

第二:中间继电器,这时我们可用中间继电器,

中间继电器

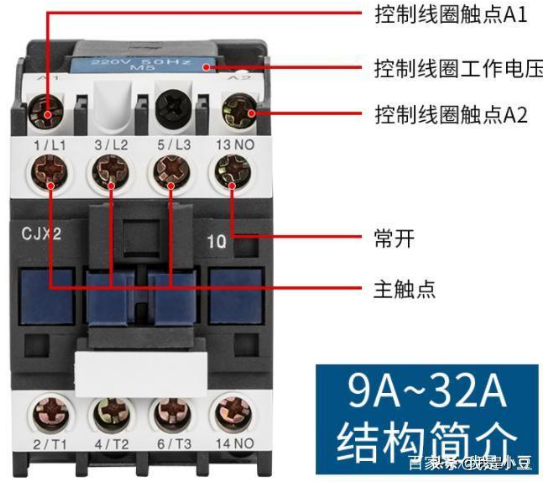

接触器,在控制电路电路中我们都会用大接触器,所以我们可以用继电器控制接触器。

交流接触器

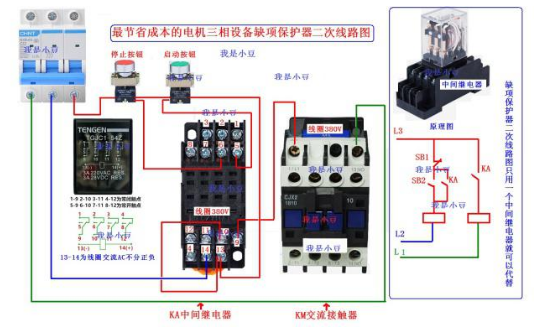

最节约成本的电机三相电机缺相保护器,大家看电路图,L1---L2--L3,三相电源,L1绿色进接触器线圈,L2蓝色线进中间继电器线圈,L3一根进停止按钮常闭,另一根进中间继电器的常开。经过停止按钮出来进SB2启动按钮,同时并联到中间继电器KA常开,启动按钮出来进继电器线圈,KA继电器的常开触点出来进继电器线圈。

电动机保护装置接线图

运行演示:按下启动按钮中间继电器的电自锁,这时KA继电器常开触点闭合,接触器的电吸合。

假如现在-L3,有一根线断开了,此时L3断电,接触器因为继电器线圈失电,接触器失电断开。

假如:L2失电,此时继电器线圈失电,常开触点断开,接触器失电停止。

假如:L1失电,接触器直接失电断开,

最简单,可靠的三相电机缺相保护电路
