电动机保护器短路故障分析及保护判断
点击次数:291 发布时间:2019/2/16 9:09:32

   电动机的短路故障是比较严重的一种故障,危害性很大。短路故障包括定子绕组的相间短路和一相绕组匝间短路。定子绕组的相间短路是电动机最严重的故障,它会引起电动机本身的严重损坏,使供电网络的电压显著下降,影响其它用电设备的正常工作。一相匝间短路是较常见的短路故障,该故障初期仅表现为三相电流不对称,使故障相的相电流增大,严重的情况会导致匝间线圈绝缘全部烧毁,使电动机的一相绕组全部短接。此时,负载星形联接的非故障相将承受线电压,负载三角形联接的将产生相间短路,这会使电动机遭受严重损坏。

   电动机相间短路故障最明显的特征是三相供电线路的故障相会出现大电流,危害性很大,应进行速断保护。短路保护的整定值应大于电动机最大稳定启动电流,一般取电动机额定电流的8~l0倍。在进行短路保护时,通过检测电动机A,B,C三相线电流来实现,超过整定值后,直接进行断电保护。短路保护的原则是,当在一定时限(当然很短)内检测到三相最大电流超过电动机额定线电流K倍时(K为短路过流倍数,一般取8~10),就认为电动机有短路故障,应进行速断保护。

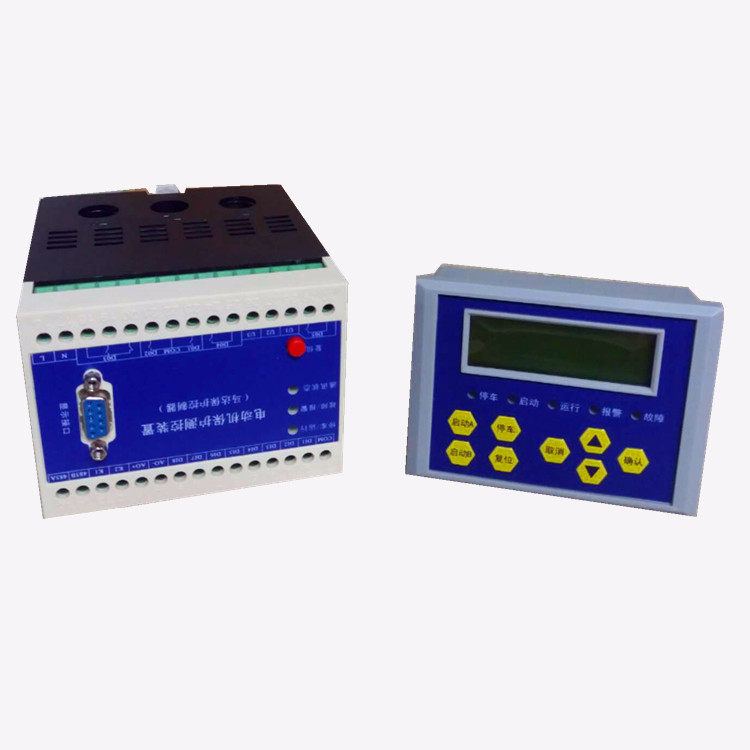

SJD550系列 电动机保护器 是一款综合型的低压 电动机综合保护器 具备工程应用中各种的电压、电流保护功能、开关量输入、两路RS485通讯及模拟量输出功能,从而为工业生产过程控制和实现配电自动化提供了最为经济、有效、合理的手段。为用户建立一个安全可靠、简单快捷、功能强大的符合现场总线要求的 电动机保护 、测量控制、管理与通信的系统。
电动机保护器
