SJD-YD电动机保护器远程通讯协议
点击次数:205 发布时间:2019/1/9 23:05:56

SJD-YD电动机保护器主要功能

    1 、设定功能:额定电流、保护电流曲线、启动时间、三相不平衡、堵转倍数、漏电电流值、超欠电压值、通讯地址、保护器上电电机自起动时间。

    2 、保护功能:过流、堵转、三相不平衡、短路、漏电、断相、超欠压。

3 、显示功能: A B C 三相电流、漏电电流、工作电压、保护动作故障数据及故障记录、设置参数。

4 、远传功能:具有 4-20mA 标准电流输出信号, 20mA 对应设定的额定电流值。

5 、通讯功能:通过 RS485 串行通讯与计算机可构成 256 台保护器常规保护控制网络。远程数据设定及显示报警,远程电动机启动,停止控制等。

6 、追忆功能:可存储近期电机所发生的三次故障原因,并可按数字键取出最后一次电机发生的故障代号,再按一次显示前一次故障代号。

  SJD-YD电动机保护器远程通讯协议

·Rs485口,半双工。

·主从式通讯,即从机根据主机的命令作出应答,保护器作为从机。

·选用自定义协议,波特率9600bps,奇偶不校验,8位数据位,1位停止位。ASCⅡ码发送。

主设备发送命令:

意义

起始码

地址(从机地址)

控制字节

结束码

字节顺序

1

2  3  4  5

6  7

8

内容

5B

3X,3X,3X,3X

3X,3X(定义如下)

00:读从机当前数据

11:命令从机启动

22:命令从机停机

33:命令从机复位

44:读取设置值

5D

55:修改设置值(详见例4说明)

例(1):从机地址为21,命令停机:

主设备发:5BH;30,30,32,31;32,32;5DH开始;地址;功能码;结束。[002122]

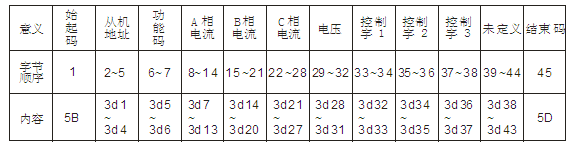

要求读从机当前数据,从机回送数据
电动机保护器通讯协议

控制字节说明:

控制字节 1 00 电机停机状态。 10 电机启动状态。

控制字节 2 01 电机故障:过流。 02 电机故障:堵转。 04 电机故障:不平衡。 08 电机故障:断相。 10 电机故障:电压欠压。 20 电机故障:电压过压。 40 电机故障:短路。 80 电机故障:漏电。

控制字节 3 00 电机未跳闸。 08 电机故障已跳闸。

未定义: 6 位备用。

例( 2 ):从机地址 0021 ,要示求读取当前数据:

主设备发: 5BH 30 30 32 31 30 30 5DH 。开始;地址;功能码;结束。 [002100]

从设备回: 5BH 30 30 32 31 30 30 30 30 31 35 2E 34 33 ;开始[; 地址 ;功能码; A 相电流: 0015.43 A ); 30 30 31 32 2E 33 34 30 30 31 33 2E 34 35 B 相电流: 0012.34 A ), C 相电流: 0013.45 A 30 32 33 31 31 30 30 30 30 30 ;电压: 231V 电机已启动;未故障; 未跳闸 30 30 30 30 30 30 5DH

备用 6 位; 结束] (共 45 位)

3. 要求读取设置值(举例说明):

例( 3 ):从机地址 0021 ,要求读取设置值;

主设备发: 5BH 30 30 32 31 34 34 5DH 。开始;地址:功能码;结束。 [002144]

从设备回: 5BH 30 30 32 31 34 34 3X 3X 2EH 3X 3X

开始 [ 地址 ;功能码; 额定电流; XX.XX (或 XXX..X );

30 3X 3X 3X 3X 3X 30 3X

过流曲线( 01~05 );启动时间( 00~99 不平衡( 00%~99% );堵转( 03~08

30 3X 3X 3X 30 3X 3X 3X 30 3X 3X 3X

漏电( 0000~0999 ); 欠压( 0000~0999 );过压( 0000~0999 );

30 3X 3X 3X 30 30 30 30 30 30 30 30 5DH

自启动时间( 0000~0999 ); 备用 8 位; 结束 ] (共 45 位)。

4. 要求修改设置值(在电机停机状态才可以设置):

例( 4 ):从机地址 0021 ,要求修改设置值:

主设备发: [002155XX.XX0XXXXX0X0XXX0XXX0XXX0XXX00000000]

转换为 ASC Ⅱ码: 5BH 30 30 32 31 35 35 3X 2EH 3X 3X 开始 [ 地址 ;功能码;

额定电流: XX.XX (或 XXX.X ); 30 3X 3X 3X 3X 3X 30 3X

过流曲线( 01~05 );启动时间( 00~99 );不平衡( 00%~99% );堵转( 03~08 30 3X 3X 3X 30 3X 3X 3X 30 3X 3X 3X

漏电( 0000~0999 );欠压( 0000~0999 );过压( 0000~0999 );

30 3X 3X 3X 30 30 30 30 30 30 30 30 5DH

自启动时间( 0000~0999 ); 备用 8 结束 ] (共45位)。

电动机保护器通讯功能:通过 RS485 串行通讯与计算机可构成 256 台保护器常规保护控制网络。远程数据设定及显示报警,远程电动机启动,停止控制等。
