电动机保护器和交流接触器接线方法
点击次数:655 发布时间:2018/12/26 22:13:15

电动机保护器实物中不是标了1和2是接线圈(是不是接触器的线圈)吗?怎么黄色接线图上又说2和3还接了一个交流接触器的线圈?还有,是不是一定要接停止按钮和起动按钮?如果不用,又该如何接法?

电机保护器和接触器保护器的型号不同,各种保护器功能不同,一般电动机的供电电源线路要从保护器的电流互 感器穿过去,才能起到保护的作用的,控制回路才接保护器 的线路。

比如德力西交流接触器和jd-5电动机综合保护器的接 线方法:

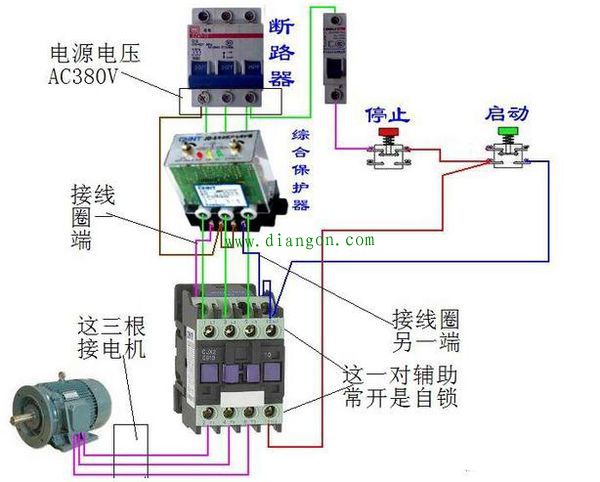

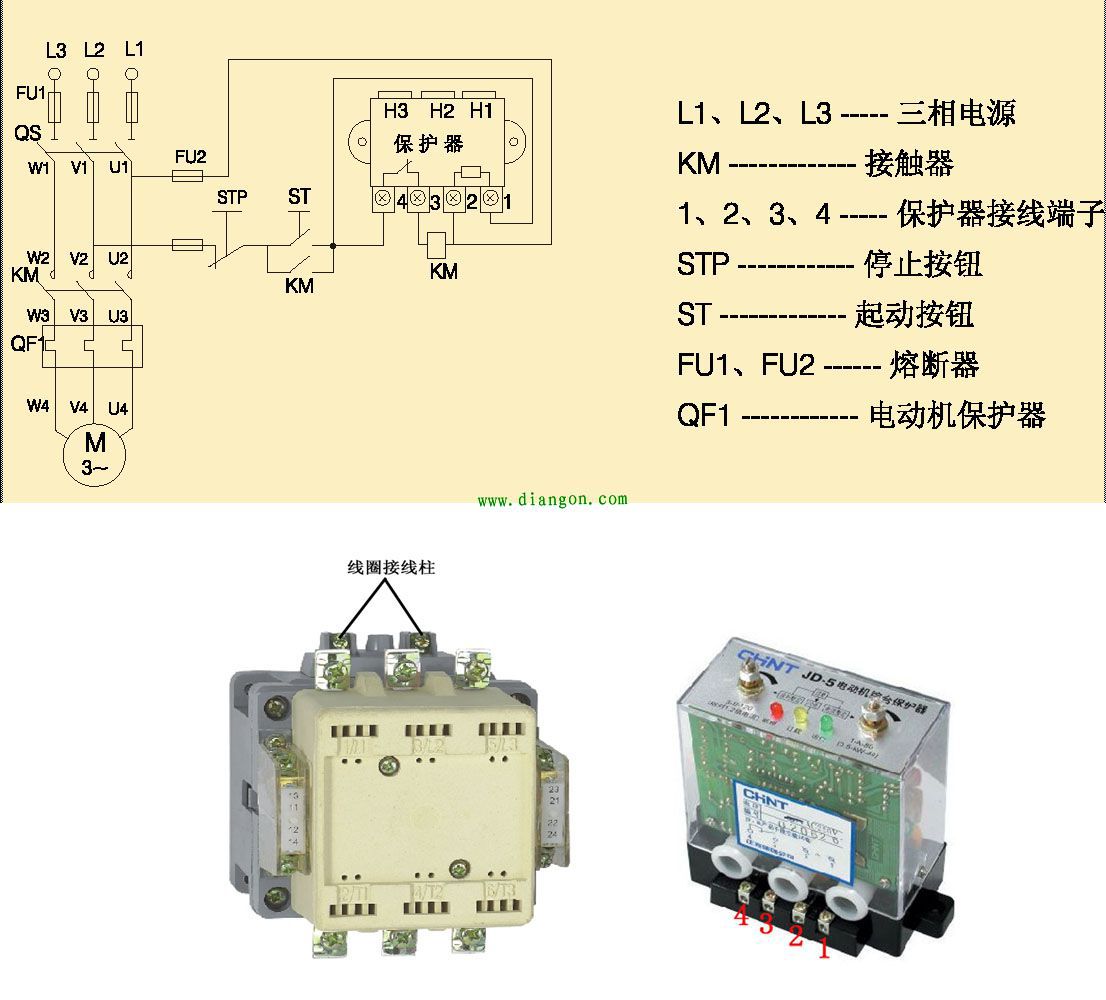

德力西交流接触器和jd-5电动机综合保护器

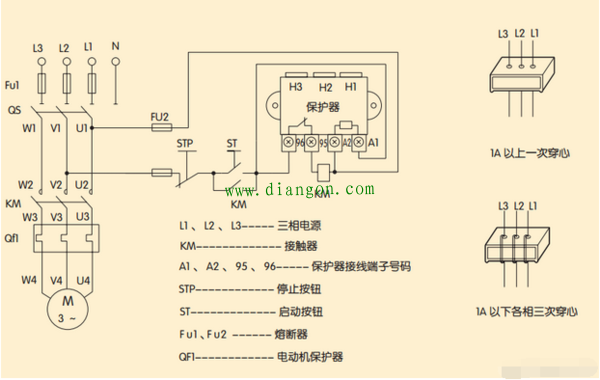

正泰电动机保护器接线图如下

正泰电动机保护器接线图如下

保护器是指针对电器提供用电安全保护的装置,它内置有智能的防高压装置,在电器遭遇瞬间高电压的异常情况 下,会智能启动内部保护装置,确保后端用电器的用电安全。 可以分为两大类:一是家用保护器;二是机械之类的保护器, 根据不同的需求选择相应的保护器。

上海硕吉电动机保护器接线图:

电动机保护器接线示意图

电动机保护器,适用于额定电压AC380V~AC690V、额定电流0~AC800A、额定频率为50/60Hz的电动机。产品体积小,结构紧凑,安装方便,在低压控制终端柜和1/4模数及以上各种抽屉柜中可直接安装使用,提高了控制回路的可靠性和自动化水平。下面以上海硕吉电器有限公司SJD-YD系列电动机保护器为例,介绍低压电动机保护器的功能和技术参数。

结构精巧、安装便捷

      智能电动机保护器体积小,结构紧凑,安装方便,在低压控制终端柜和1/4模数及以上各种抽屉柜中可直接安装使用,提高了控制回路的可靠性和自动化水平。

显示直观、易学易用

       高清晰的液晶显示界面直观反映测量参数及电动机运行状态。所有测量数据可通过按键轻松翻阅,参数设置可以通过仪表面板进行,也可由通讯口输入。液晶显示界面有背光支持,以方便在光线差的环境下使用。

安全性好、可靠性高

       SJD-YD系列电动机保护器遵循高可靠性的工业标准,采用多种隔离及抗干扰措施,能够可靠地在高干扰电力系统环境中运行,具体符合标准如下:

GB/T14048.1—2000低压开关设备和控制设备总则;

GB14048.4—2003低压开关设备和控制设备机电式接触器和电动机起动器;

GB14048.5—2001低压开关设备和控制设备控制电路电器和开关元件第1部分:机电式控制电路电器;

GB14048.6—1998低压开关设备和控制设备接触器和电动机起动器第2部分:交流半导体电动机控制器和起动器;

GB/T17626.2—1998静电放电抗干扰试验;

GB/T17626.3—1998射频电磁场辐射抗扰度试验;

GB/T17626.4—1998电快速瞬变脉冲群抗扰度试验;

GB/T17626.5—1998浪涌(冲击)抗扰度试验;

以上就是SJD-YD系列电动机保护器的介绍,相信您已经了解的差不多了。不过还有很多优秀的电动机保护器可以选择,目前低压电动机保护器国外知名品牌主要有西门子3UF系列,国内知名品牌主要有苏州万龙ST500系列,上海硕吉电器有限公司SJD550、SJD-YD系列。您可以根据个人需求挑选想要的电动机保护器,相信在您认真的考虑下会找到最好的电动机保护器

上一篇: 基于ARM微处理器SJD550的智能电动机保护器设计
下一篇: 为什么电动机保护器需要和交流接触器配合使用?
