新型的电机综合保护器,具有缺相、过流、过载等保护功能,动作迅速可靠。电机综合保护器,是为了取代以前的热继电器而出现的,以前的热继电器由于动作时间慢,不能很好的对电机起到保护作用,现在已经逐步淘汰。

        电机综合保护器的供电电源采用两相380V供电。通过比较三相电流的大小,来确定电机是工作于何种状态。当出现过流、过载或断相等故障时,综保的辅助常闭点断开。由于综保的常闭点是串在电机的停止回路中,所以综保动作,就切断了接触器线圈的电源,使接触器断电释放。电机综合保护器的两相电源一般接于电机接触器下方,而从接触器下方取电源时,因为只取两相电源,而空气开关或接触器缺相时,又恰恰缺的是综保取电的任意一相或两相,综合保护器因为得不到电源而不能正常工作,其常闭点一直闭合,对电机起不到任何保护作用。
          针对电机综合保护器的这个设计上的缺点,我重新安装了一套装置来进行监控保护。选用一6A的双联开关,单独取入两相电源,在空气开关的下方安装一接触器,从接触器下方取综保的电源,把新安装的接触器线圈同电机接触器辅助常开点串联起来,并把综保的两相电源并联到另一个380V的接触器的线圈上,从380V接触器的常开点接一正常运行指示灯,从接触器的常闭点接一故障报警指示灯。经过改造,不但故障现象明显,同时由于综保的电源与接触器的电源不发生关系,综保的接触器只带很小的负载,对接触器触点的损害很小,所以能够使电机综合保护器更好的工作,对电机起到保护作用。
  其动作过程如下:     F1、F2、F3、F4闭合,启动电机后,K1闭合,K1常闭点闭合,K2线圈得电闭合,K2常闭点闭合,ZB得电正常工作,同时K3闭合,H1得电亮,综保正常工作指示,当K3断开时,综保故障指示灯H2亮。

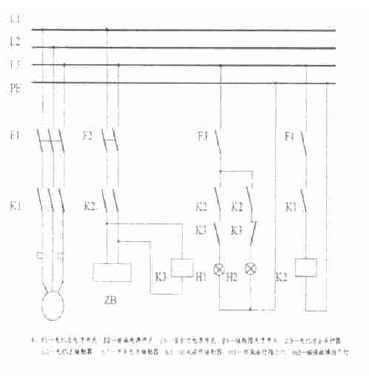

  见电机综合保护器改造示意图如下。
