电动机的几种保护方式

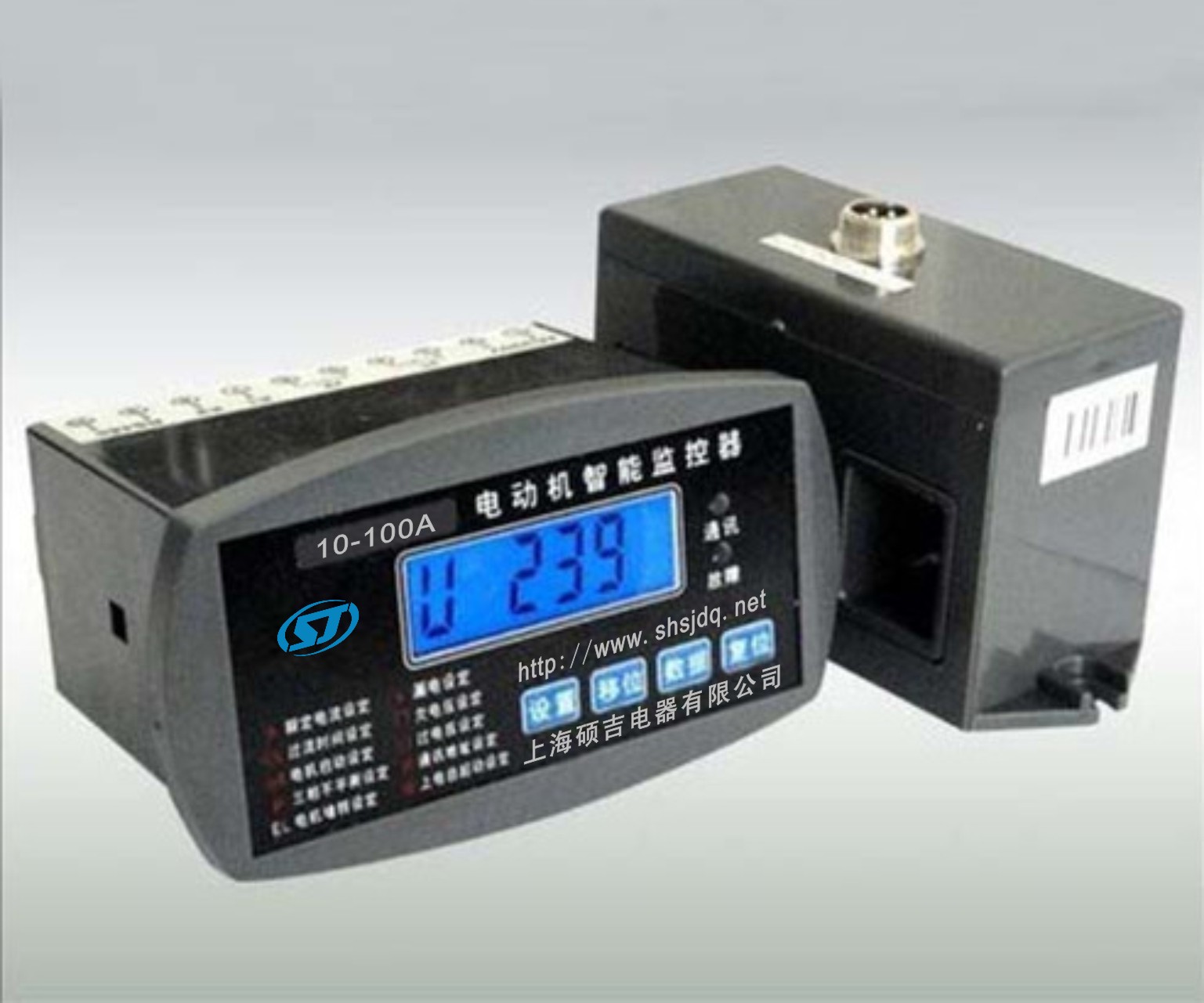

电动机应装设短路保护和接地故障保护，并应根据具体情况分别装设过载保护、断相保护及低电压保护等的电动机保护器。

一、电动机的短路保护与接地故障保护

1、每台交流电动机应分别装设相间短路保护和接地故障保护。当符合下列条件时，数台电动机可共用一套短路保护电器和接地故障保护电器。

a、总计算电流不超过20A，且可以无选择地切换时。

b、工艺上要求必须同时启停的一组电动机，不同时切断将危及人身设备安全时。

2、电动机的短路保护器件宜采取熔断器或低压短路器的瞬动过电流脱扣器，必要时可采用带瞬动元件的过电流继电器。保护器件的装设应符合下列规定：

a、短路保护兼作接地故障保护时，应在每个不接地的相线上装设。

b、仅作相间短路保护时，熔断器应在每个不接地的相线上装设，过电流脱扣器或继电器应至少在两相装设。

c、当只在两相上装设时，在有直接电气联系的同一网络中，保护器应装设在相同的两相上。

3、当电动机的短路保护器件满足要求时，应兼作接地故障保护。在TN系统中的末端线路，通常采用一套短路和接地故障保护电器完成这两种功能。

二、电动机的过载保护

1、电动机过载保护的装设应符合下列规定：

a、运行中容易过载的电动机、启动或自启动条件困难而要求限制启动时间的电动机，应装设过载保护。额定功率大于3kW的连续运行的电动机宜装设过载保护；但断电将导致比过载损失更大时，不宜装设过载保护，或使过载保护动作于信号。

b、短时工作或断续周期工作的电动机，可不装设过载保护，但运行中可能堵转时，应装设保护电动机堵转的过载保护

2、过载保护器件的动作特性应与电动机的过载特性相配合。过载保护器件宜采用热继电器或反时限特性的过载脱扣器，也可采用反时限过电流继电器。有条件时可采用温度保护或其他适当保护。

三、电动机的断相保护

1、电动机断相保护的装设应符合下列规定：
a、连续运行的三相电动机当采用熔断器保护时，应装设断相保护；当采用低压断路器保护时，宜装设断相保护；低压断路器兼作电动机控制电器时，可不装设断相保护。
b、短时工作或断续周期工作的电动机或额定功率不超过3kW的电动机，可不装设断相保护。

2、断相保护器件宜采用断相保护热继电器也可采用温度保护或专用的断相保护器件。

四、电动机的低电压保护

1、电动机的低电压保护的装设应符合下列规定；

a、按工艺或安全条件不允许自启动的电动机，或为保证重要电动机自启动而需要切断的次要电动机，应装设低电压保护。次要电动机宜装设瞬时动作的低电压保护。不允许自启动的重要电动机，应装设短延时的低电压保护，其时限可取0.5-1.5s。

b、需要自启动的重要电动机，不宜装设低电压保护，但按工艺或安全条件在长时间停电后不允许自启动时，应装设长延时的低电压保护，其时限可取9-20s。

2、低电压保护器件宜采用低压断路器的欠电压脱扣器或接触器的电磁线圈，必要时可采取低电压继电器和时间继电器。

当采用电磁线圈作低电压保护时，其控制回路宜由电动机主回路供电，如由其他电源供电时，则主回路失压时应自动断开控制电源。

对于不装设低电压保护或装设延时低电压保护的重要电动机，当电源电压中断后在规定时间内恢复时，其接触器应维持吸合状态或能重新吸合。
