电机智能保护器的相关知识详解
点击次数:371 发布时间:2018/8/7 10:45:50

    不得不说,随着科技的进步和信息的发达,人们不断除了会发明出自己需要的电子产品出来之外,在安全方面也是相当重视的,也会相应生产出保护的电子产品出来,目的就是使得电子产品能够在安全的情况下,正常使用。比如有接下来为大家介绍的电机智能保护器,就是人们在使用电机的时候,如果出现故障的话,可以及时做好保护措施来保障人们的人身安全。那下面就听听介绍的电机智能保护器的介绍吧!

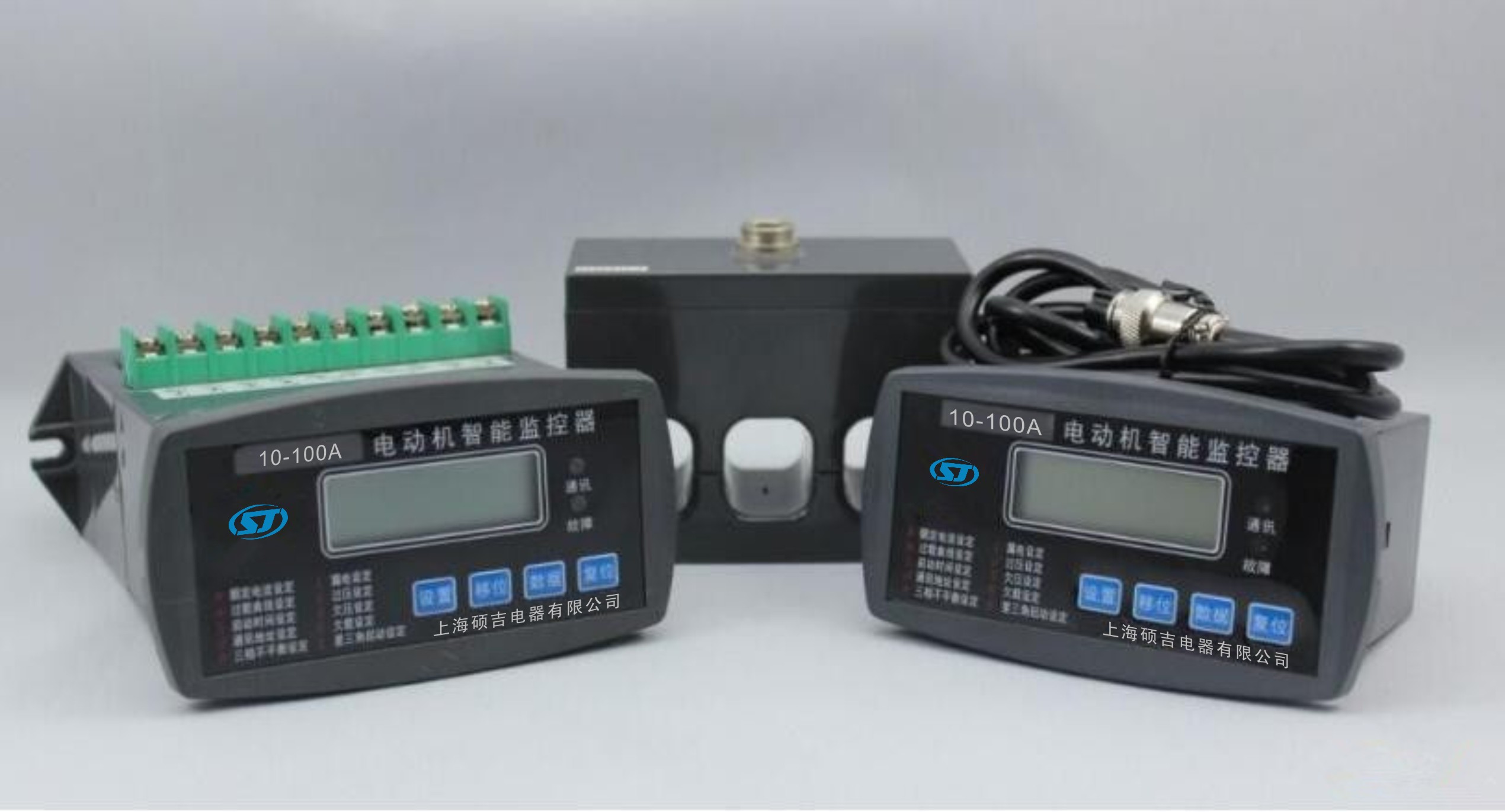

电机智能保护器

一、电机智能保护器的概述:

  电机智能保护器是对电机进行全面的保护,在电机出现过流、过载、欠流、断相、堵转、短路、过压、欠压、漏电、及三相不平衡状态时予以保护措施,主要应用于风机、水泵、 电动机 等负载的控制与保护。

二、主要特点

  1)各类故障以不同的字符提示,显示直观清晰,并具有过流、过压、欠压保护,故障数据记忆显示,有关保护设定均以字符和数字显示,准确方便。

  2)测量精度高,线性度好,分辨率高;整机抗干扰能力强,保护动作可靠。

  3)一机多用,可取代传统的 电流表 、电压表、热 继电器 和时间继电器等,并具有软件自诊断功能。

  4)仪表可选择带DC4-20mA的模拟量信号输出功能,方便与自控系统联网。

三、正常使用条件

  1)适用于主回路:AC 380V。

  2)工作电源电压:AC/DC 90- 260V。

  3)监控器输出接点容量:AC 220V 5A、 AC 380V 3A。

  4)环境温度:-20℃~+55℃,相对湿度:≤90%,无腐蚀气体、无剧烈振动、冲击的场所。

四、主要功能

  1)具有过流、堵转、三相不平衡、断相、过电压、欠电压、短路,动作准确可靠。

  2)显示内容:正常状态时,显示运行电流;故障时显示故障状态。

  3)设定参数:额定电流,过电压、欠电压、电机起动时间、过电流反时限序号。

五、操作方法

  1)按键

  功能键:参数设定时各功能的互相切换;

  增加键:每按一次,数据增1,连续按4s,数据连续增加;

  减少键:每按一次,数据减1,连续按4s,数据连续减少;

  复位键:运行过程中,故障保护动作,按复位键,故障动作接点复位。

  2)保护器上电后,显示ready,这时可以进行参数设定:

  3)保护器运行

  4)故障指示

  当保护器检测到电机故障时,继电器跳闸出口,数码管显示相应故障代码。

六、主要技术指标

  1)测试量程:

  a) A、B、C三相二次电流0-1A或0-5A

  b) 电压0~500V

  c) 4-20mA模拟信号输出量为仪表采集的C相电流信号,其量程对应关系如下图所示:

  2)测试精度:1

  3)起动时间整定范围:01~99s,在起动时间内,对断相、过电压、欠电压、短路、三相不平衡进行保护。

  4)堵转保护:当工作电流达到额定电流的4~8倍时,动作时间≤0.3s。

  5)短路保护:当工作电流达到额定电流的8倍以上时,动作时间≤0.2s。

  6)断相保护:当任何一相断相时,动作时间≤2.0s。

  7)不平衡保护:任何两相间的电流值相差60~75%时,动作时间≤2.0s。

  8)过压保护:当电压超过过电压设定值时,动作时间≤15s。

  9)欠压保护:当电压低于欠电压设定值时,动作时间≤15s。

七、注意事项

  1)保护器安装接线时,请细读说明书后,严格按要求安装接线;

  2)保护器的工作电源应接电源回路,且注意标称电压与实际电压相符;

  3)各项保护定值应正确无误,不用的功能设定为不用,以防影响正常运行;

  4)保护器工作时出现异常情况,请对照说明书进行检查。

  好了,以上就是为大家简单介绍的电机智能保护器的操作说明及注意事项,如果大家在使用电机的时候,能一起使用上电机智能保护器的话,这样一方面,可以保证自己的电机出现故障的时候,能及时发现和电机智能保护器能够自行先维持运转。另外一方面,使用电机智能保护器的话,我们能使得自己的电机的使用寿命有所增加,使用的时间也能更久些。
