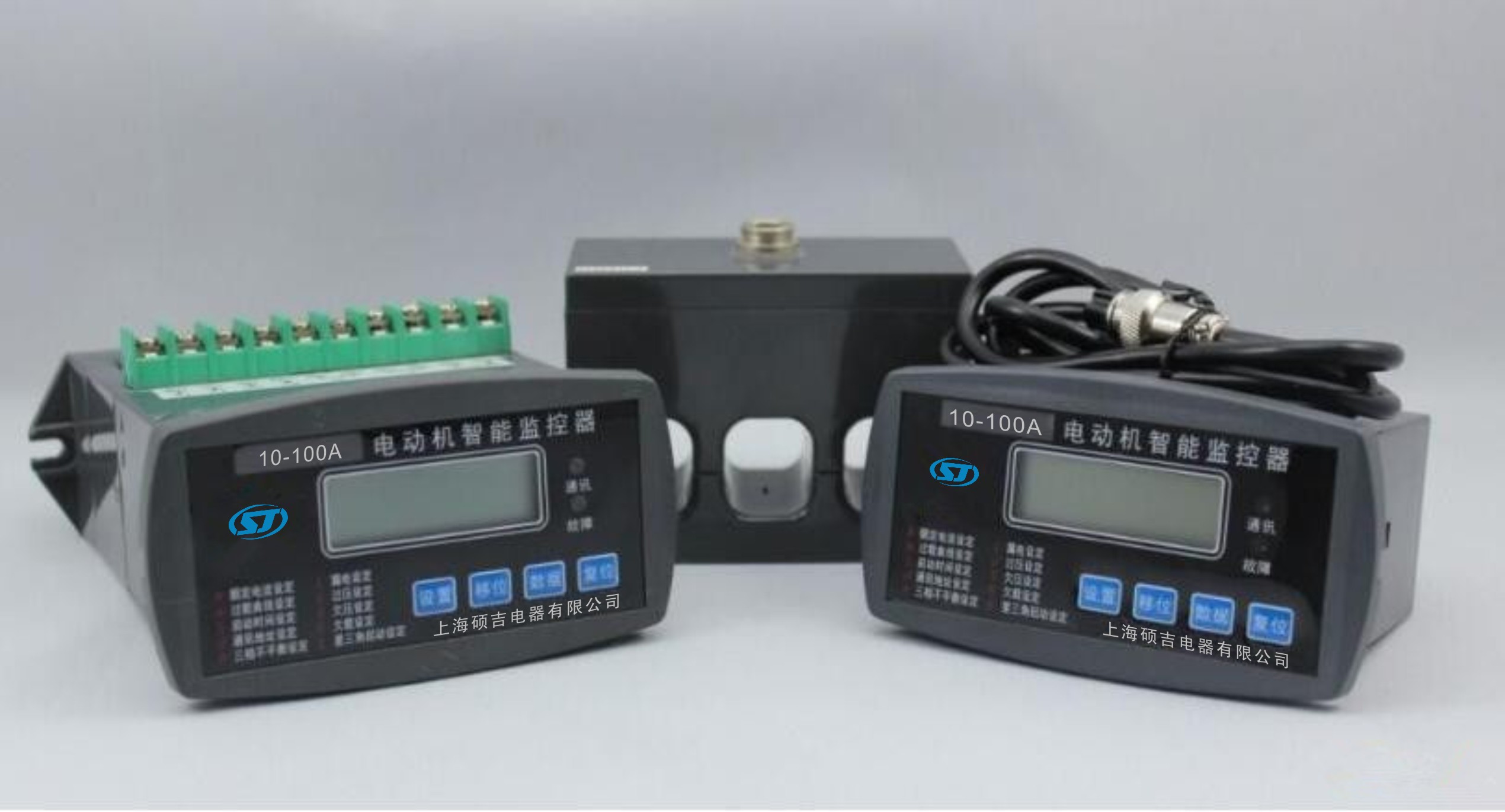

1、SJD-YD系列电动机保护器简介

   电动机保护器通过内部各相电流互感器检测电机的运行信号，由信号处理模块对电机可能出现的故障类型进行辨识、分析和处理。SJD-YD系列电动机保护器通过电磁感应取样电机运行信号，同时获得工作电源，其工作原理如图1所示。

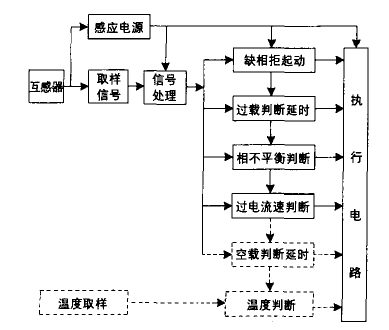

图1 SJD-YD系列电机保护器工作原理框图嘘线部分可为选择功能块)

    SJD-YD系列电动机保护器能对电机断相起动、断相运行、相不平衡、过载、堵转等故障实现全面可靠保护，包含单相电机保护器和三相电机保护器。依据复位方式不同，它又分为手动复位和自动复位，其中手动复位式产品可提醒用户在重新起动电机前先确认故障已被排除。

    SJD-YD系列电动机保护器优点:

    (l)无需外接工作电源，节能环保。

    (2)安全可靠，使用寿命长。

    (3)电流可调整范围宽，配套性好。儿系列电机保护器只需7档就可履盖0.5~200A的电流范围。

     (4)分辨率达mA(毫安)级，动作准确。

     (5)智能化保护，可根据不同故障分别执行相应的动作。如出现缺相故障时，SJD-YD系列电机保护器能阻止电机起动或在3秒内切断电机工作电源;电机过载时，还有分级设定的反时限特性，过载越严重，则保护动作时间越短。

     (6)性能稳定、可靠性高，很好地解决了“电流整定线性不稳定”、“整定位置漂移”等问题。

2、常见应用

    以SJD-YD系列电动机保护器为例，介绍电动机保护器的常见应用。

    (1)取代金属热继电器。SJD-YD系列电动机保护器的外型、安装尺寸和电气接口都与传统JR系列热继电器相同，因此用户能在保持现有电机控制系统不变的情况下，对热继电器进行升级换代。另外，SJD-YD系列电动机保护起动器以SJD-YD系列电机保护器为核心部件，其外型、使用方法与传统磁力起动器相同，但电动机保护功能更全面、寿命也更长。

    (2)温度保护加强型电机保护器。SJD-YD系列温度保护加强型电机保护器可同时采集电机运行信号和绕组温度，对电机的保护更加可靠、准确，即使是对频繁起动、通风不良、高温下运行的电机也能进行有效保护。

    (3)电机负载继电器。SJD-YD系列电动机保护器作为负载继电器可与其它元件组成自动控制系统。当电机负载超过设定值后，保护器及时(或延时)输出动作信号;而当负载低于设定值后，保护器及时(或延时)复位。根据用户实际需要，其动作及时性可由毫秒级提高到毫微秒级。

    (4)电流继电器。在SJD-YD系列动电机保护器基础上开发的电流继电器分为过电流继电器和欠电流继电器2种:过电流继电器可应用于发电设备、变压器和输电线路的过负荷和短路保护线路中;欠电流继电器可对行车、起重机等的起升阶段进行保护，防止吊钩快速下滑而引发事故。

   (5)电机故障保护和空载自停控制。采用带“电机空载判断”功能的电动机保护器，用户无需改动电机的现有控制系统就能同时实现电机的故障保护和空载自停控制。这种电动机保护器已经广泛应用于供水排污系统、冶金建筑行业的输送系统等无人“时时值守”的电机运行场所，也可用于对现有设备的“防呆”改造，防止设备长时间空转情况的发生。

    (6)变频器“一对多”电机控制系统。通过合理选用变频器，由1台变频器集中控制多台电机是可以实现的，但由于此时变频器的过电流保护定值必须设定为所有电机额定电流之和，因此无法保护单台电机。为避免单台电机的烧毁，每台电机都需要单独配置电机保护装置。

    (7)与软起动器配套—旁路保护。为延长软起动器的寿命，避免电网谐波污染，减少不必要的发热损耗，通常软起动器在起动结束后退出，电机转为直接投网运行，因此软起动器在电机运行时不起保护作用。为避免电机在运行时出现缺相、过载、堵转等故障，可选配性能稳定、精度高的电机保护器。

    (8)其它。在电机保护器的基础上，可派生出电压保护器和电压继电器等其它产品。根据实际需要，用户还可以开发出除电机保护外的其它用途，如取代电动阀门的力矩开关，对机械设备的过力矩保护以及空压机失油等机械故障的保护。

3、结束语

    电动机保护器因具有很强的可扩充性，能满足各种电机保护和控制需要，已广泛应用于机床、机械设备和开关控制柜。目前，许多机电设备在设计开发阶段，就已直接选用电动机保护器。
