电动机保护器技术参数要求
点击次数:91 发布时间:2020/4/26 14:19:59

1、电动机保护器的作用是给电动机全面的保护,要能实现在电动机出现超时启动、过流、欠流、断相、堵转、短路、过压、欠压、漏电、三相不平衡、过热、外部故障、来电自启动、反时限时,予以报警或保护的装置。

2、监测电机的三相线路的电流值变化,进行电机的保护,对于过电压、低电压,是通过检测电机三相间的电压变化,进行电机的保护。具有监测、保护、控制、通讯、管理于一体功能。采用液晶LCD显示,可选配:1路RS485通讯接口(Modbus@RTU),带漏电保护功能或1路模拟量变送4~20mA输出。

3、传感器将电动机的电流变化线性地反映至保护器的采样端口,经过整流、滤波等环节后,转换成与电动机电流成正比的直流电压信号、送到相应部分与给定的保护参数进行比较处理,再经单片机回路处理,推动功率回路,使继电器动作。

4、当电机由于驱动部分过载导致电流增大时,从电流传感器取得的电压信号将增大、此电压值大于保护器的整定值时,过载回路工作,RC延时电路经过一定的(可调)延时,驱动出口继电器动作,使接触器切断主回路。

5、技术指标

工作环境 工作温度:-30℃~+70℃ 环境湿度:<90%无强腐蚀气体、无强干扰的电磁场。

该装置工作电源:AC220V或AC380V±15[%]  50HZ±2[%] 其它规格可订做生产。

允许误差 ±5[%]功耗小于3W

主回路AC380V、660V/690V10Hz~55 Hz

触点容量 AC250V/6A AC380V/6A   电寿命大于100000次

触点特性 触点J1一路常闭,触点J2一路常开独立输出,若需特制订做生产.

准确度 三相电流准确度优于1.0%FS 4~20mA电流输出准确度优于0.3%FS

抗震 10g/5ms  安装方式:直接螺丝固定或导轨安装

规格电流:5A,10A,50A,100A,200A,300A,400A,500A,600A,700A,800A.超过200A需外置标准电流互感器。

外形结构:整体与分体两种,外形尺寸:一体式110x60x130mm,分体开孔:93x45mm,分体安装距离≤5米。

应用范围:三相异步电动机、增安型电机、馈线:

6、主要技术参数

1、测试范围

1.1 A、B、C三相电流:0—800A。

1.2 漏电流:0—999MA。

2、测量精度:1.5 级(I≤Ie额定电流)。

3、保护触点容量:常开AC250/6A,常闭AC250/6A。

4、启动时间整定范围:1~ 99S,在启动时间内,对断相、漏电、短路、不平衡进行保护(默认值为10S)。

5、反时限保护:本保护器具有过流反时限延时保护功能。

6、欠载/轻载保护:当电流值小于轻载保护设置时,保护装置在30秒内动作。

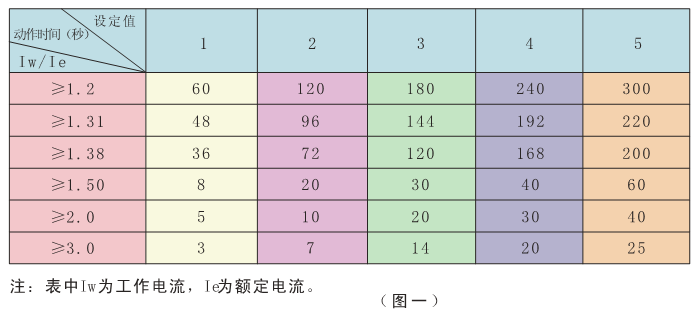

7、过载保护:当电机的电流≥1.2Ie时,保护器按反时过流保护,动作时间见图一(默认值为1)。

电动机保护器动作时间表

8、堵转保护:当三相电流均达到或超过整定值的堵转电流时,动作时间≤0.5S(默认值为4Ie)。

9、短路保护:任意一相电流均达到或超过8Ie电流时,动作时间≤0.2S。

10、断相保护:任意一相断相时,动作时间≤2S。

11、不平衡保护:当三相电流中任意二相电流差比值≥不平衡系数,动作时间≤2S(默认值为60%)。

12、漏电保护;当电机漏电电流≥漏电流整定值,动作时间≤0.2S(默认值为150mA)。

13、过压保护:工作电压≥过压电压整定值,动作时间≤5S。

14、欠压保护:工作电压≤欠压电压整定值,动作时间≤10S。

15、4-20mA电流输出精度: 0.3%F.S ( 20MA 对应额定值)。

16、启动延时时间:1-99s可调。

17、具有启动延时功能:避开启动大电流和过电流动作时间分开。

18、具有RS485远程通信接口,能有远程数据设定、控制、查询等,于上位机组成网络保护监控系统。

19、追忆功能:可存储近期电机所发生的3次故障记录,并可按数据键取出最后一次电机发生的故障代码,在按一次显示前一次故障代码。
