电动机保护器工作原理图分析
点击次数:77 发布时间:2018/12/29 15:02:36

  电动机保护器是经典的电机星三角启动方式,主要是电动机保护器工作原理是保护热继电器,若使用热继电器对大型电机作保护,就会使大电线出现断点,也就是进出热继电器的螺丝接线问题,容易出现发热点和故障点。如果不用熔断器和热继电器,而采用电机综合保护器来实现,因为保护器是穿心式,就可以减少大电线的断点,从而减少发热点和故障点。

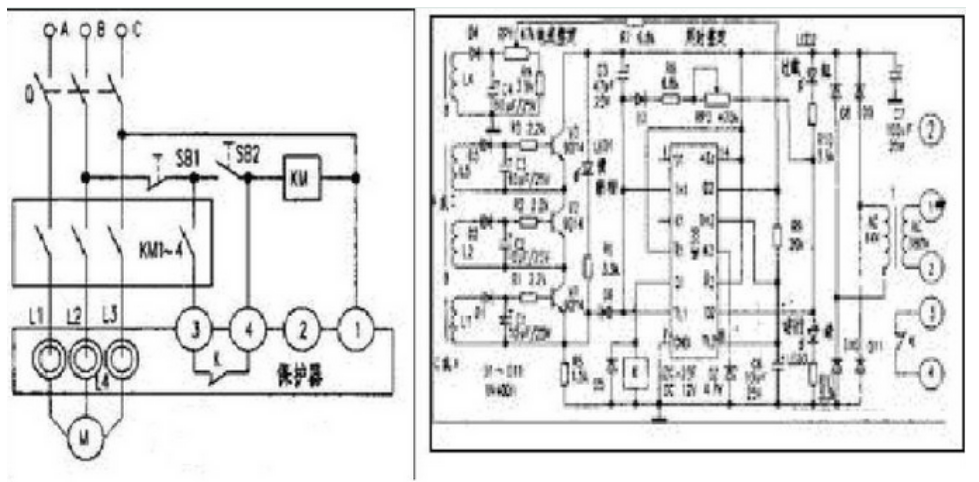

  在图1中,按下SB2,保护器得电工作,接触器KM线圈得电吸合。电动机M得电开始工作,通过KM辅助触点和保护器内继电器常闭触点K继续给KM线圈和保护器供电,实现电路自锁。电动机工作后,保护器内的电感线圈L1~L3产生感应电,分别经图2中D1~D3半波整流、C1~C3滤波后变成直流电压信号,通过电阻R1~R3加到三极管V1~V3的基极,V1~V3导通。断相指示灯LED1灭,R5上端电压等于保护器工作电压,使D6处于反偏截止状态,双时基集成电路NE556的⑥脚TL1端和②脚TH1端均为高电位,处于复位状态,⑤脚Q1端输出低电平。继电器K不动作。L4产生的感应电经D4半波整流,C4滤波后通过RP1滑动触点、R7、R9、C6加到NE556的⑧脚TL2端和12脚TH2端。由于电容器两端电压不能突变。通电瞬间C6两端电压为0V(只要低于K2端所接稳压二极管DZ稳压值的1/2即2。35V),TL2端获置位信号,Q2端输出高电平,运行指示灯LED3亮。如果电动机工作电流正常,L4产生的感应电就会很小,C6的充电电流也就很小,C6两端的电压就始终低于DZ的稳压值4。7V,确保TH2端不会获得复位信号。

电动机保护器工作原理图分析

电动机保护器工作原理

 二、保护原理

  1、断相保护

  当三相交流电源中任意一相断(缺)相时,相应的电感线圈失去感应电压。V1~V3中相应的三极管截止,此时断相指示灯LED1亮。给出断相指示。由于R5的阻值较小,其电压降低于保护器工作电压的1/3,所以NE556的TL1端获置位信号,Q1端输出高电平,继电器线圈K得电吸合,其常闭触点断开,切断图1中自锁回路,KM、保护器失电停止工作。由于V1、V2、V3的集电极与发射极串联连接,构成一个三输入端的与门电路,只要三个输入端中有一个输入电平为低,输出就截止。

  2、过载保护

  当电动机过载时,电动机工作电流就会增加,同时L4产生的感应电压也增加,C4两端的电压也随之增加。该电压经RP1的滑动触点、R7、R9对C6进行充电,当C6两端电压大于稳压管DZ的稳压值4。7V时,NE556的TH2端获复位信号,Q2端输出低电平,运行指示灯LED3熄灭,过载指示灯LED2亮。这时,13脚D2端导通接地,C6通过R9开始放电。当C6两端电压低于DZ稳压值时。TL2端又获置位信号。Q2端又输出高电平,D2端又截止,C6再次充电。当C6两端电压高于DZ稳压值时,TH2端再次获得复位信号,Q2端再次输出低电平。这样,D2、TL2、TH2、C6、R9等构成一个多谐振荡器,使运行指示灯LED3和过载指示灯LED2交替闪亮。给出过载指示。与此同时,C5通过D7、R8、RP2、NE556的Q2端进行断续充电。随着充电电流的减小,C5负端的电压逐渐降低。当低于保护器工作电压时,NE556的TL1端获置位信号,Q1端输出高电平,K得电吸合,其常闭触点断开,KM、保护器失电停止工作。

  3、过压保护

  当电网电压升高时,电动机工作电流随之增加,于是L4产生的感应电压也同时增加,随后的保护过程与过载保护过程相同。使用电动机保护器时必须注意控制线路的接线问题,以确保机器的正常运行,根据电动机保护器原理来它可以代替断路器、接触器、热继电器、熔断器等低压电器的一项产品。
