热继电器安装使用方法实物演示,实物讲解
点击次数:1427 发布时间:2018/9/1 17:21:31

    几乎在所有使用电气的机械和装置中都使用继电器,继电器根据功能可以分为单稳继电器、双稳继电器(闭锁继电器)、棘轮继电器、插入式继电器、定时继电器、电机继电器、热继电器等。

    今天分享以一个热继电器的功能、使用方法,安装流程等教程,有很朋友说热继电器安装的过程中,非常困难,下面小汇就以热继电器实物为例演示一下安装方法。

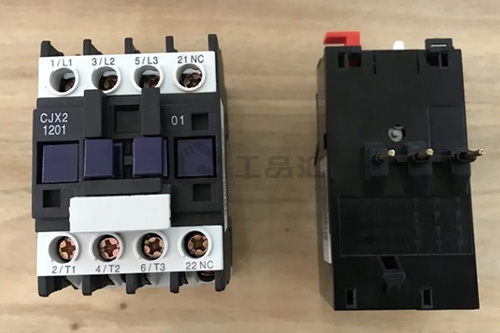

热继电器

    首先我们看什么是热继电器,热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。热继电器由发热元件、双金属片、触点及一套传动和调整机构组成。

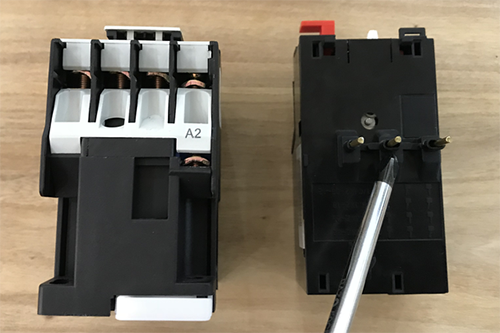

    我们来看下图的这个热继电器,它的三个主触点,其中有两个是可以拨动的,安装过程中首先对比一下角度,松开接触器上面的触点,尽量松的大一些。

热继电器的三个主触点

   往下看热继电器有个卡勾,接触器上面有个卡槽。

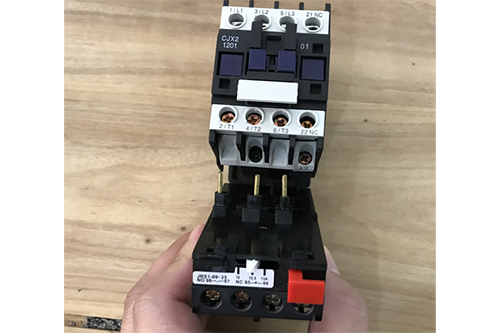

热继电器安装

    安装是时候一定要先先安装卡勾,挂上之后再安装主触点,对准角度,如果安装的过程中空间过小不方便如此操作就把下面的卡勾去掉,这时候安装就方便多了。

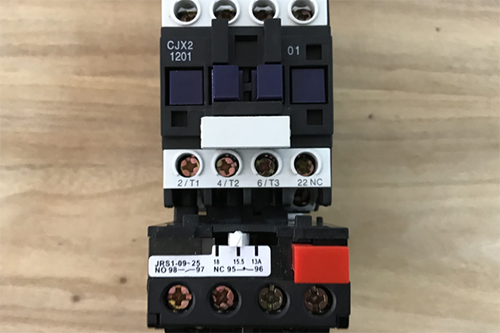

热继电器

    大家看这个安装好的,根据情况选择安装方法。热继电器安装的方向、使用环境和所用连接线都会影响动作性能,安装时应引起注意。
